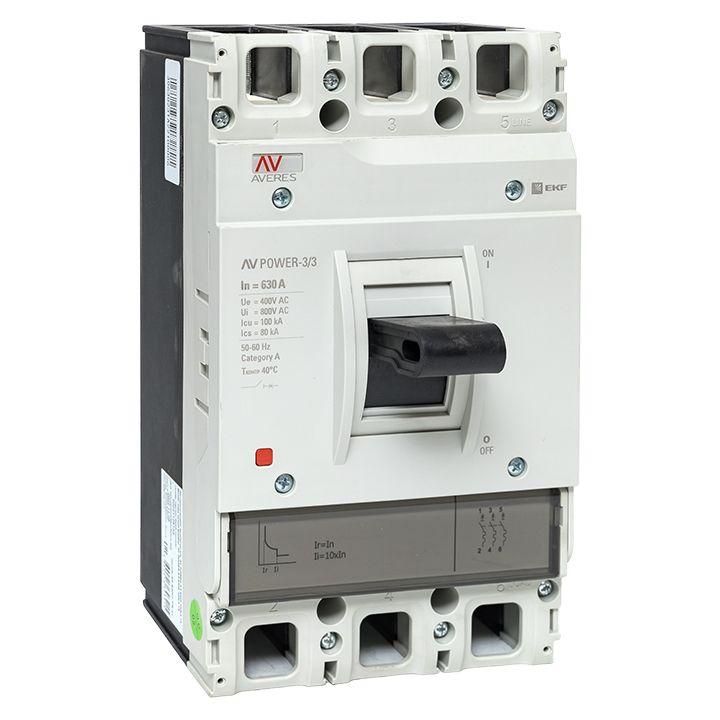

Автоматический выключатель AV POWER-3/3 630А 100kA TR AVERES | mccb-33-630H-TR-av EKF

Автоматический выключатель AV POWER-3/3 TR AVERES EKF - это трёхполюсное коммутационное устройство на 630 А с отключающей способностью до 100 кА, предназначенное для защиты мощных электрических сетей от перегрузок и коротких замыканий. Применяется в промышленных распределительных щитах, особенно там, где требуется надёжная защита оборудования с высокими пусковыми токами.

Назначение и область применения

AV POWER-3/3 TR AVERES EKF используется для автоматического отключения электрооборудования при аварийных ситуациях: длительной перегрузке или сверхтоке при коротком замыкании. Подходит для защиты силовых цепей промышленного уровня - станков, компрессоров, насосов, конвейеров, систем вентиляции и других нагрузок с высокой мощностью. Особенно эффективен в условиях частых пусков двигателей благодаря широкому диапазону настройки расцепителей.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Число полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 100 кА - способность безопасно прервать самый большой возможный ток КЗ в месте установки;
• Номинальное напряжение: 400–690 В переменного тока - работает в промышленных сетях среднего и высокого класса напряжения;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную отключение при КЗ;
• Настройка защиты от перегрузки: 252–630 А - можно точно задать порог срабатывания под конкретную нагрузку;
• Настройка защиты от КЗ: 2520–6300 А - диапазон чувствительности к импульсным токам; позволяет избежать ложных срабатываний при пусках двигателя;
• Степень защиты IP30: предохраняет от доступа инструментов и крупных частиц, но не герметична - требует установки внутри закрытого шкафа;
• Моторный привод: есть - возможность удалённого включения/выключения через внешний исполнительный механизм;
• Указатель расцепления: да - наглядно показывает причину отключения (перегрузка или КЗ);
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную раму в щите;
• Подключение: болтовое - входные и выходные кабели зажимаются гайками, обеспечивает прочное соединение даже при больших токах;
• Привод: ручной рычажковый - управление осуществляется механически, удобно для оператора;
• Вспомогательные контакты: отсутствуют - нельзя использовать сигналы состояния без доп. модулей.

Совместимость и монтаж

AV POWER-3/3 TR AVERES EKF совместим с другими устройствами серии Averes благодаря унифицированному формату базового модуля. Расцепители можно менять без замены всего аппарата - достаточно снять старый и установить новый термомагнитный или электронный модуль того же типоразмера. Монтаж выполняется на DIN-рейку или жестко закрепляемую металлическую плиту. Для работы с моторным приводом необходимо дополнительно подключить управляющий кабель к соответствующим клеммам. Болтовые зажимы рассчитаны на медные кабели сечением до 185 мм2 - перед сборкой проверьте соответствие сечения кабеля и момента затяжки согласно руководству производителя.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC 60947-2 для аппаратов низкого напряжения. Конструкция исключает самопроизвольное включение после отключения. Наличие указателя расцепления снижает риск неверной диагностики причины отказа. Однако из-за степени защиты IP30 устройство **не предназначено** для открытой установки - обязательно использование в закрытом электрощите с уровнем защиты минимум IP54.

Преимущества

• Широкий диапазон настроек термомагнитного расцепителя - точная адаптация под любую нагрузку;
• Высокая отключающая способность (100 кА) - гарантирует работу даже в местах с большими токами КЗ, близких к источникам питания;
• Возможность замены расцепителя без демонтажа самого автомата - экономия времени при обслуживании;
• Интегрированный моторный привод - позволяет реализовать дистанционное управление без доработки системы;
• Яркий индикатор расцепления - ускоряет поиск неисправности в сложном оборудовании.

Ограничения применения

• Не применяется вне закрытых электрощитов - IP30 не защищает от воды, пыли и воздействия окружающей среды;
• Отсутствие вспомогательных контактов - невозможно получить сигнализацию положения ("вкл"/"выкл") без установки дополнительного модуля;
• Только термомагнитный тип защиты - без возможности защиты от токов утечки (дифференциального тока); для этого нужна другая модель с электронным расцепителем;
• Не рекомендован для частых циклов включения/выключения более 10 раз в час - это снижает срок службы контактной группы.

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими станками;
• Щитовая защита насосной станции с тремя мощными двигателями;
• Центральный автомат в распределительном пункте объекта с напряжением 660 В;
• Линии питания конвейерных систем с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте расчетный ток КЗ в точке монтажа - он должен быть ниже 100 кА, иначе выключатель не справится;
• При настройке тока перегрузки выбирайте значение чуть выше рабочего тока нагрузки, но не выше 630 А - оптимально +10…+15%;
• Для дистанционного управления используйте сертифицированный моторный привод от EKF - совместимость гарантирована;
• Обязательно соблюдайте момент затяжки болтов - переусилие повредит контакты, недостаточное - вызовет нагрев и окисление;
• Если нужны сигналы состояния - добавьте модуль вспомогательных контактов (например, AVE-SK), совместимый с этой серией.
