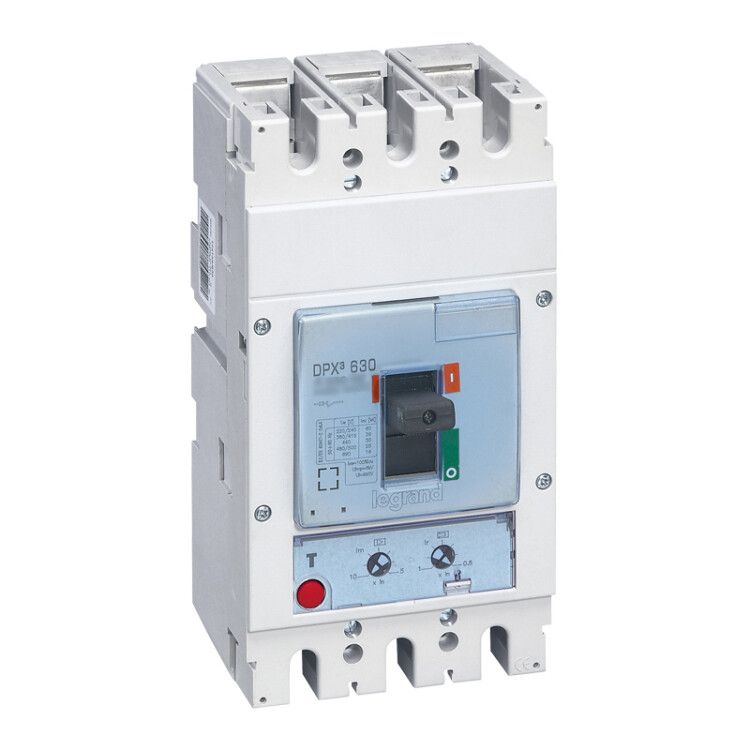

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 36 кА 400 В~ 3П 500 А | 422003 Legrand

Автоматический выключатель DPX3 - это трёхполюсный коммутационный аппарат с термомагнитным расцепителем, предназначенный для защиты электрических цепей в промышленных системах. Модель с номинальным током 500 А и отключающей способностью 36 кА, выпускаемая Legrand под артикулом 422003, обеспечивает надёжную работу в условиях высоких нагрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель DPX3 используется для защиты силовых цепей переменного и постоянного тока от перегрузок и коротких замыканий. Применяется в промышленных объектах: распределительных щитах, питающих станки, конвейеры, насосы, системы вентиляции и другие мощные потребители. Подходит для установки в стационарных электроустановках с напряжением до 690 В.

Технические характеристики

• Номинальный ток: 500 А
• Количество полюсов: 3
• Номинальная отключающая способность: 36 кА
• Номинальное напряжение: 220–690 В (переменный/постоянный ток)
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка тепловой защиты: 400–500 А (регулируемая)
• Уставка магнитной защиты: 10 In (2500–5000 А)
• Максимальное сечение кабеля: 125 мм2
• Степень защиты: IP30 (защита от доступа пальцев, но не от пыли и воды)
• Способ подключения: винтовой зажим
• Тип привода: ручной, с тумблером
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренно влажный климат)
• Нормативный документ: МЭК 60947-2
• Контакты: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ)
• Защита по минимальному напряжению: да (отключение при просадке напряжения)
• Комплектное устройство: да (в комплекте все необходимые элементы для работы)
• Индикация: есть указатель расцепления, возможность установить внешний индикатор отключения
• Монтаж: на монтажную плату (фиксация болтами)
• Моторный привод: опционально (не встроен, требует доп. модуля)

Совместимость и монтаж

Автоматический выключатель DPX3 устанавливается на монтажную плиту с помощью болтов. Для правильного монтажа необходимо соблюдать посадочные размеры и момент затяжки винтов - не более рекомендованного производителем. Кабели сечением до 125 мм2 подключаются через винтовые зажимы; важно использовать наконечники для многожильных проводов. Устройство совместимо с другими компонентами серии DPX3, что позволяет создавать унифицированные распределительные системы. Моторный привод и индикаторы отключения устанавливаются дополнительно, если требуется удалённое управление или визуальный контроль состояния.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует безопасность и предсказуемость срабатывания при аварийных ситуациях. Защита по минимальному напряжению исключает самопроизвольное включение оборудования после восстановления питания, снижая риск травм и повреждений. Индикатор расцепления позволяет оперативно определить причину отключения - перегрузка или КЗ. Степень защиты IP30 не защищает от попадания пыли и влаги - устройство следует устанавливать внутри закрытых шкафов.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для сетей с большими токами КЗ
• Широкий диапазон регулировки тепловой защиты (400–500 А) - точная адаптация под конкретную нагрузку
• Поддержка AC/DC - универсальное применение в различных типах систем
• Наличие защиты от недостаточного напряжения - предотвращает запуск оборудования при нестабильном питании
• Чёткая индикация причины отключения - ускоряет диагностику и восстановление
• Компактная конструкция и стандартизированный монтаж - удобно интегрируется в существующие щитовые решения

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли
• Требует жесткой фиксации на монтажной плате - нельзя устанавливать на гибкие поверхности или стену без крепёжной пластины
• Не имеет встроенного моторного привода - для дистанционного управления нужен дополнительный модуль
• Максимальное сечение кабеля 125 мм2 - не подходит для сверхмощных линий выше 800–1000 А
• Климатическое исполнение УХЛ4 - не рассчитан на экстремальные холодные условия ниже −25C

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха
• Защита частотного преобразователя на конвейере с мощностью двигателя >100 кВт
• Щит питания группы станков с ЧПУ в металлообрабатывающем производстве
• Распределительный пункт на заводе с системой DC-питания (например, для электролиза)

Практические советы

• При выборе автомата DPX3 проверьте соответствие тока нагрузки и уставки тепловой защиты - она должна быть близка к максимальному рабочему току, но не превышать 500 А
• Для многожильных кабелей используйте наконечники типа “штыревые” или “вилочные”, чтобы избежать плохого контакта
• Если требуется дистанционное управление - заказывайте моторный привод от Legrand отдельно, он совместим с этой моделью
• Проверяйте наличие индикатора расцепления перед монтажом - он экономит время при ремонте
• Не устанавливайте выключатель рядом с источниками тепла - перегрев может вызвать ложное срабатывание теплового расцепителя
• Обязательно проведите тестирование срабатывания после монтажа - особенно важна проверка магнитной защиты при токе ≥2500 А
