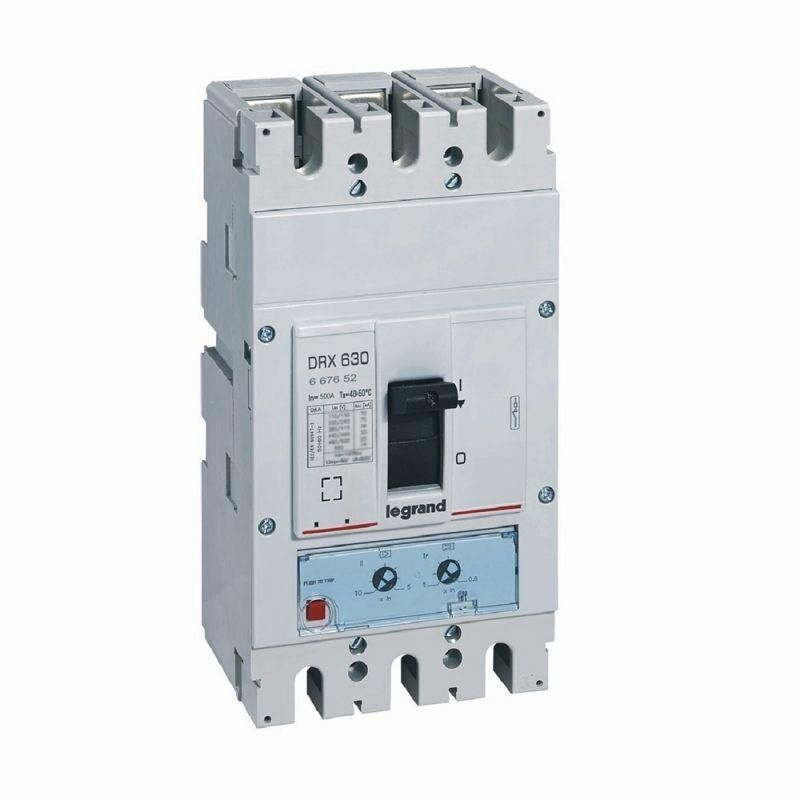

Выключатель автоматический 3п 500А 36кА DRX630 термомагнитн. настраив. расцеп. Leg 667652 Legrand

Автоматический выключатель DRX630 от Legrand - это настраиваемое термомагнитное устройство на 500 А, предназначенное для защиты промышленного оборудования от перегрузок и коротких замыканий. Выключатель DRX630 обеспечивает надёжную работу в условиях высоких токов и сложных технологических процессов.

Назначение и область применения

Выключатель DRX630 используется для защиты силовых цепей в промышленных системах, где требуется точная настройка порогов срабатывания. Подходит для защиты двигателей, трансформаторов, распределительных щитов и других мощных потребителей. Устройство применяется там, где важна адаптация под конкретные условия сети - например, при наличии пусковых токов или нестабильной нагрузки.

Технические характеристики

• Номинальный ток: 500 А - позволяет работать с крупными нагрузками без ложных срабатываний
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 36 кА - способен безопасно отключить даже самые серьёзные КЗ
• Номинальное напряжение: 220 В - рассчитан на использование в сетях до 440 В переменного тока (по МЭК 60947-2)
• Тип расцепителя: комбинированный - тепловой (для перегрузок) + электромагнитный (для КЗ)
• Диапазон регулировки срабатывания КЗ: 2500–5000 А - можно точно настроить чувствительность под тип нагрузки
• Максимальное сечение кабеля: 125 мм2 - совместим с толстыми медными проводниками
• Защита от замыканий на землю: встроенная - дополнительно предохраняет от утечек тока через корпус
• Степень защиты: IP30 - защита от доступа инструментов и твёрдых частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в помещениях с повышенной влажностью
• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ) + 1 переключающий - для сигнализации состояния
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ)
• Привод: ручной - управление осуществляется рычагом; опционально возможен моторный привод
• Конструкция: компактное устройство в литом корпусе - прочный, герметичный, не требует внешней защиты
• Соответствие стандарту: МЭК 60947-2 - международная сертификация качества и безопасности

Совместимость и монтаж

Выключатель DRX630 монтируется на монтажную плату - то есть устанавливается в сборочные рампы или специальные DIN-рейки с фиксацией болтами. Для установки необходим доступ к задней стороне панели. Размеры устройства позволяют использовать его в щитах среднего и большого формата. Обязательно соблюдайте посадочное место, соответствующее габаритам корпуса. Подключение кабелей до 125 мм2 выполняется с помощью зажимов, расположенных сверху и снизу. При использовании моторного привода (опция) требуется подвод питания управления.

Безопасность и стандарты

Выключатель DRX630 соответствует требованиям стандарта МЭК 60947-2, что гарантирует соответствие международным нормам безопасности. Встроенная защита от замыканий на землю снижает риск поражения током и возгорания из-за утечек. Указатель расцепления помогает оперативно диагностировать причину аварии. IP30 не обеспечивает защиту от брызг - поэтому устройство следует устанавливать внутри закрытых щитов, исключающих попадание жидкости.

Преимущества

• Настройка тока срабатывания КЗ в широком диапазоне - позволяет избежать ложных отключений при пуске тяжёлой техники
• Встроенная защита от замыканий на землю - повышает безопасность без необходимости дополнительных устройств
• Чёткий визуальный индикатор причины отключения - экономит время при ремонте
• Поддержка моторного привода - удобно для удалённого управления и автоматизации
• Прочный литой корпус - устойчив к механическим воздействиям и долговечен в промышленной среде

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP30 не защищает от влаги и пыли вне корпуса
• Напряжение 220 В - не рекомендован для трёхфазных сетей выше 440 В
• Требуется монтаж на плату - нельзя установить на обычную DIN-рейку без адаптера
• Не подходит для бытового использования - слишком большой ток и сложная настройка
• При работе в условиях постоянной вибрации необходимо дополнительное крепление

Примеры использования

• Щиты управления насосными станциями в водоканалах
• Защита частотных преобразователей на заводах
• Распределительные пункты на пищевых производствах
• Централизованные системы освещения и вентиляции в логистических комплексах
• Линии конвейеров с двигателями мощностью более 100 кВт

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля не превышало 125 мм2 - иначе контакт будет греться
• При настройке тока срабатывания КЗ учтите пусковые токи вашего оборудования - лучше выбрать значение чуть выше максимального пускового импульса
• Если используете моторный привод - заранее продумайте схему управления и питание для него
• Обязательно подпишите каждый выключатель DRX630 - особенно если в щите несколько аналогичных устройств
• Не открывайте корпус во время работы - внутренние элементы находятся под напряжением, даже при отключенном положении рычага
• Для обслуживания используйте только изолированные инструменты - IP30 не защищает от случайного прикосновения
