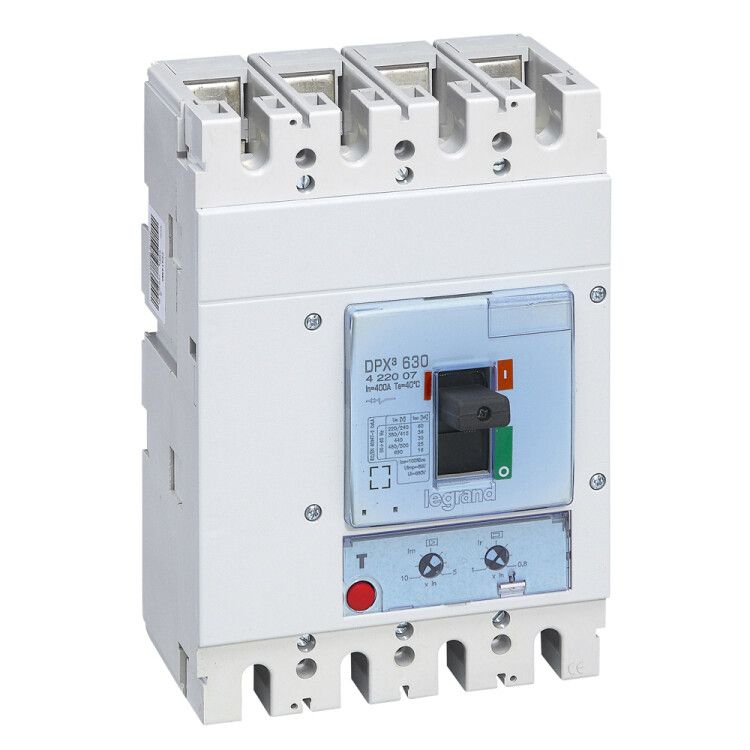

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 36 кА 400 В~ 4П А | 422007 Legrand

Автоматический выключатель DPX3 630 400А 36кА — надёжное устройство для защиты промышленных цепей переменного и постоянного тока. Бренд Legrand обеспечивает соответствие международным стандартам, а артикул 422007 позволяет точно идентифицировать модель в комплектации с четырьмя полюсами и термомагнитным расцепителем.

Назначение и область применения

Автоматический выключатель DPX3 630 400А 36кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для использования в распределительных щитах, на входе в оборудование, на участках с высокими токами — например, на станках, конвейерах, насосных станциях и системах автоматизации. Устройство работает как в сетях переменного тока (до 690 В), так и в цепях постоянного тока.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 4
• Номинальная отключающая способность: 36 кА — способен безопасно отключить аварийный ток до 36 тысяч ампер
• Номинальное напряжение: 220–690 В AC / DC
• Тип расцепителя: комбинированный — тепловой (для перегрузок) и электромагнитный (для КЗ)
• Настройка защиты от перегрузки: 320–400 А — можно адаптировать под нагрузку ниже номинала
• Уставка магнитного расцепителя: 10In (4000 А) — срабатывает при токе в 10 раз выше номинального
• Диапазон срабатывания без задержки при КЗ: 2000–4000 А
• Напряжение питания для расцепителя минимального напряжения: встроен — защищает от просадок и исчезновения напряжения
• Максимальное сечение кабеля: 100 мм² — поддерживает крупные медные проводники
• Род тока: AC/DC — совместим с обоими типами тока
• Степень защиты: IP30 — защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Подключение: винтовое — надёжное соединение с помощью болтов
• Количество вспомогательных контактов: 2 — для сигнализации состояния (вкл./выкл.)
• Тип управления: ручной тумблер — удобное механическое управление
• Индикация: есть указатель расцепления — видно причину отключения (перегрузка или КЗ)
• Монтаж: на монтажную плату — фиксируется на DIN-рейке или специальной панели
• Нормативный документ: МЭК 60947-2 — соответствует международному стандарту на выключатели низковольтные

Совместимость и монтаж

Автоматический выключатель DPX3 630 400А 36кА устанавливается на монтажную плату — требует жесткой фиксации в щите. Для подключения используются винты, допускающие кабель до 100 мм². Обязательно соблюдать момент затяжки — избыточное усилие повредит контакт. Устройство совместимо с другими модулями серии DPX3, что позволяет легко формировать комплексные системы защиты. Опционально возможно подключение моторного привода для удалённого управления. Встроенные вспомогательные контакты позволяют интегрировать сигнал в систему АСУ ТП.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, который гарантирует точность срабатывания, долговечность и безопасность при работе с высокими токами. Наличие указателя расцепления и индикатора отключения снижает риск ошибочного включения после аварии. Расцепитель минимального напряжения предотвращает самопроизвольный запуск оборудования при восстановлении питания. IP30 не обеспечивает защиту от брызг — не применяйте в сырых или открытых зонах без дополнительной оболочки.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (320–400 А) — гибкая адаптация под реальные условия нагрузки
• Высокая отключающая способность (36 кА) — подходит для мощных промышленных объектов с большими токами КЗ
• Встроенный расцепитель минимального напряжения — повышает безопасность при сбоях сети
• Чёткий визуальный индикатор причины отключения — экономит время при диагностике
• Поддержка AC/DC — универсальное решение для смешанных систем
• Совместимость с моторными приводами и вспомогательными контактами — готов к интеграции в автоматизированные системы

Ограничения применения

• Не предназначена для наружной установки — степень защиты IP30 не защищает от влаги и пыли
• Требуется монтаж на жёсткую поверхность; не подходит для портативных или мобильных решений
• Номинальный ток 400 А — не используется для бытовой или маломощной промышленной аппаратуры
• Климатическое исполнение УХЛ4 — не рекомендовано для экстремально холодных (-40°C и ниже) или очень жарких (>55°C) помещений без контроля микроклимата
• Не имеет встроенной дугогашущей камеры для работы вне закрытого шкафа — всегда используйте в электрошкафу

Примеры использования

• Защита главного ввода на производственном участке с несколькими станками
• Щитовая автоматики на конвейере с частотниками и двигателями мощностью более 100 кВт
• Распределительный щит насосной станции с питанием от сети 400 В
• Цепи постоянного тока в системах зарядки аккумуляторов или преобразователях частоты

Практические советы

• При выборе кабеля убедитесь, что сечение не превышает 100 мм² — иначе невозможно плотное соединение
• Проверьте настройку теплового расцепителя перед первым включением — она должна соответствовать максимальной рабочей нагрузке, но не превышать 400 А
• Используйте вспомогательные контакты для подключения к PLC — это позволит получать сигналы о состоянии автомата в системе управления
• Если требуется дистанционное управление — заказывайте версию с моторным приводом сразу, чтобы не менять весь блок позже
• При обслуживании — всегда отключайте питание и проверяйте отсутствие напряжения, даже если тумблер в положении “OFF” — наличие расцепителя минимального напряжения не гарантирует полного отключения
• Для условий повышенной влажности или пыли — устанавливайте автомат внутри герметичного шкафа с классом защиты IP54 и выше
