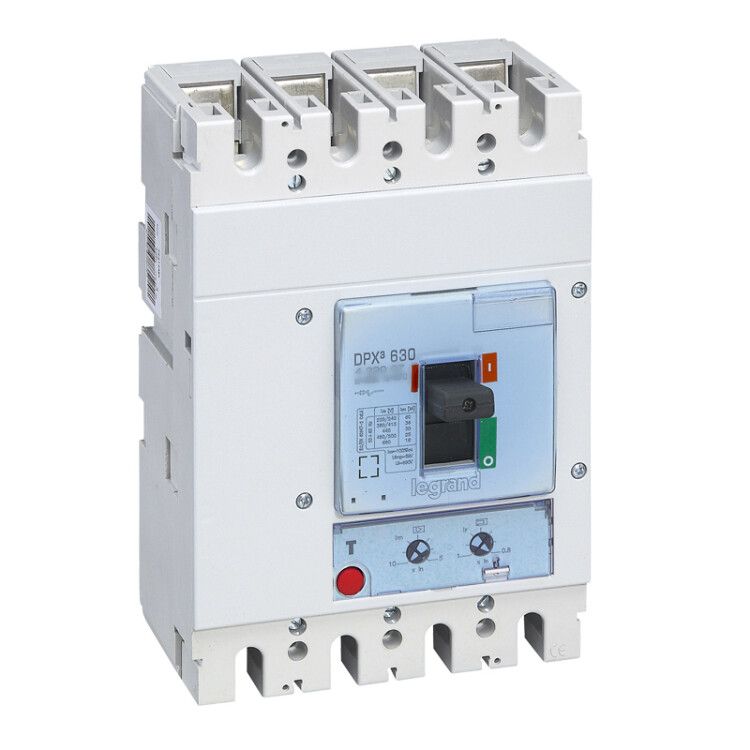

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 70 кА 400 В~ 4П А | 422035 Legrand

Автоматический выключатель DPX3 630 400А 70кА - надёжное устройство для защиты промышленных цепей переменного и постоянного тока. Бренд Legrand обеспечивает соответствие международным стандартам, а артикул 422035 позволяет точно идентифицировать модель в каталоге.

Назначение и область применения

Автоматический выключатель DPX3 630 400А 70кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для использования в распределительных щитах, на входе в оборудование, на участках с высокими токами короткого замыкания. Применяется в цепях с напряжением до 690 В - например, на станках, конвейерах, насосных станциях, в системах автоматизации.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительно допустимый ток без срабатывания.
• Число полюсов: 4 - защищает все фазы и ноль одновременно.
• Отключающая способность: 70 кА - способен безопасно отключить цепь при сверхтоке до 70 тысяч ампер.
• Номинальное напряжение: 220–690 В AC/DC - работает как в трёхфазных сетях, так и в DC-системах.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузки и магнитной от КЗ.
• Настройка защиты от перегрузки: 320–400 А - можно адаптировать под нагрузку, не меняя аппарат.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе 4000 А (10 × 400 А) без задержки.
• Диапазон срабатывания КЗ: 2000–4000 А - точная настройка чувствительности к аварийным токам.
• Максимальное сечение кабеля: 100 мм2 - поддерживает мощные проводники.
• Степень защиты: IP30 - защита от доступа инструментов и частиц >2,5 мм, но не от воды.
• Подключение: винтовое - надёжное соединение с возможностью многократного демонтажа.
• Вспомогательные контакты: 2 шт. - для сигнализации состояния (вкл./выкл.) и удалённого управления.
• Индикация: есть указатель расцепления и возможность установки индикатора отключения - видно причину срабатывания даже после отключения питания.
• Привод: ручной - управление через тумблер, без автоматических механизмов.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, включая повышенную влажность и температурные колебания.
• Нормативы: МЭК 60947-2 - соответствует международному стандарту на выключатели низковольтные.

Совместимость и монтаж

Автоматический выключатель DPX3 630 400А 70кА имеет стационарную конструкцию и монтируется на монтажную плату. Для установки требуется свободное место в щите с учётом габаритов аппарата и зазора для вентиляции. Винтовые зажимы позволяют подключать медные кабели сечением до 100 мм2 - важно соблюдать момент затяжки, указанный в руководстве. Наличие двух вспомогательных контактов даёт возможность подключить сигналы в систему управления. Опционально возможно подключение моторного привода для дистанционного управления - требует отдельного заказа комплекта.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует предсказуемую отключающую способность и долговечность. Конструкция из литого корпуса исключает доступ к токоведущим частям при закрытом корпусе. Наличие указателя расцепления и индикатора отключения снижает риск ошибочного включения при ремонте. IP30 не обеспечивает защиту от брызг - не применяйте в сырых или открытых местах без дополнительной оболочки.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (320–400 А) - один аппарат покрывает несколько вариантов нагрузок.
• Высокая отключающая способность (70 кА) - подходит для современных промышленных объектов с большими токами КЗ.
• Функция расцепителя минимального напряжения - отключает цепь при просадке напряжения ниже порога, защищая оборудование от повреждений.
• Комплексная система индикации - легко диагностировать причину срабатывания без вскрытия корпуса.
• Поддержка AC/DC - универсальность для различных типов систем, включая системы с преобразователями частоты.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP30 не защищает от влаги и пыли.
• Требуется монтаж на жёсткую металлическую плату; не подходит для DIN-рейки.
• Нельзя использовать в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам.
• Максимальный ток 400 А - не подходит для цепей выше этого значения, даже при наличии моторного привода.
• Не имеет встроенной коммуникации (Modbus, Profibus); для интеграции в SCADA нужны внешние модули.

Примеры использования

• Защита главного ввода в цеховом распределительном щите с мощностью до 280 кВт.
• Отключение крупного привода с ЧРП, где возможны импульсы тока до 4000 А.
• Щит управления технологической линии с несколькими двигателями - благодаря 4 полюсам защищаются все фазы и N-проводник.
• Система бесперебойного питания (UPS) с выходом на постоянный ток - аппарат совместим с DC-сетями до 690 В.

Практические советы

• При выборе уставки защиты от перегрузки - настраивайте её на 90–95 % от фактического рабочего тока оборудования, чтобы избежать ложных срабатываний.
• Проверьте сечение кабеля перед подключением - использование проводов больше 100 мм2 невозможно без переходника.
• Если нужна дистанционная коммутация - заранее заказывайте моторный привод, он не является частью базового комплекта.
• При использовании в условиях частых отключений - убедитесь, что индикатор расцепления установлен и виден оператору.
• Не используйте этот выключатель вместо УЗО - он не реагирует на токи утечки, только на перегрузки и КЗ.
• При замене - проверяйте артикул 422035 и серию DPX3, чтобы сохранить совместимость с существующей системой защиты.
