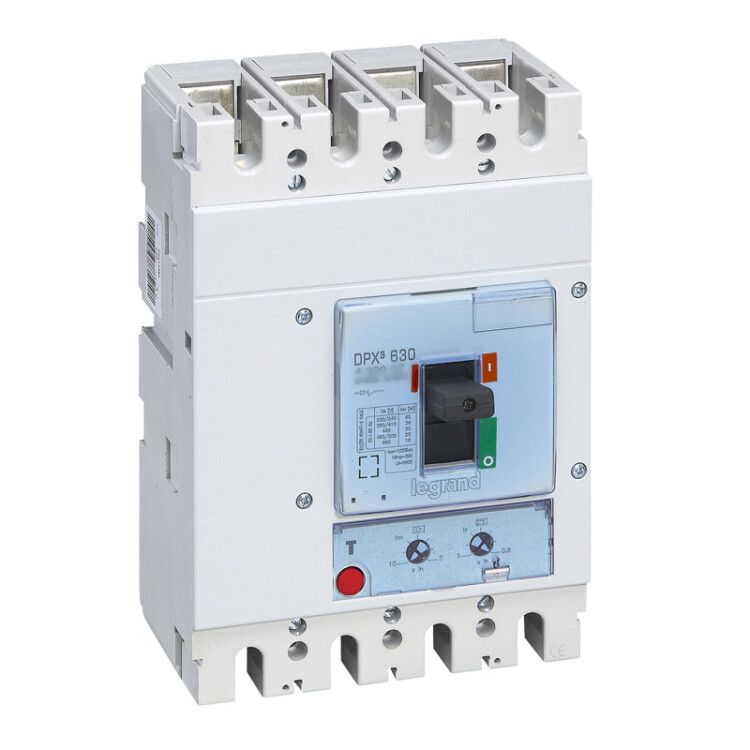

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 70 кА 400 В~ 4П 320 А | 422034 Legrand

Автоматический выключатель DPX3 630 320А 70кА от Legrand предназначен для защиты промышленных электросетей от перегрузок и коротких замыканий. Этот четырёхполюсный аппарат с термомагнитным расцепителем обеспечивает надёжную работу в условиях высоких токов и требует точного подбора по параметрам сети. Артикул 422034 соответствует серийному решению DPX3, применяемому в стационарных системах.

Назначение и область применения

Автоматический выключатель DPX3 630 320А 70кА используется для защиты силовых цепей в промышленных объектах: на производствах, в распределительных щитах, на участках с мощными двигателями, конвейерами, сварочным оборудованием и другими нагрузками до 320 А. Применяется в сетях переменного тока до 690 В и постоянного тока. Подходит для установки в шкафах и панелях, где требуется высокая отключающая способность и надёжность.

Технические характеристики

• Номинальный ток: 320 А - максимальный длительно допустимый ток без срабатывания
• Четыре полюса - позволяет отключать все фазы и ноль одновременно
• Номинальная отключающая способность: 70 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 220–690 В AC/DC - совместим с большинством промышленных сетей
• Тип расцепителя: комбинированный (тепловой + электромагнитный) - защищает от перегрузок и КЗ
• Диапазон регулировки защиты от перегрузки: 256–320 А - можно настроить чувствительность под конкретную нагрузку
• Диапазон регулировки срабатывания при КЗ: 1600–3200 А - гибкая настройка быстродействия
• Номинальное напряжение управления: 400 В - указано в названии, но работает в широком диапазоне до 690 В
• Степень защиты IP30 - защита от доступа инструментов и частиц >2,5 мм, но не от воды
• Максимальное сечение кабеля: 100 мм2 - поддерживает крупные медные проводники
• Количество вспомогательных контактов: 2 - для сигнализации состояния (вкл./выкл.)
• Наличие моторного привода - возможность удалённого включения/отключения через внешний механизм
• Индикатор отключения и указатель расцепления - наглядно показывают причину отключения (перегрузка или КЗ)
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе
• Климатическое исполнение УХЛ4 - рассчитан на умеренные и холодные климатические зоны с повышенной влажностью
• Нормативный документ: МЭК 60947-2 - соответствие международным требованиям к автоматическим выключателям

Совместимость и монтаж

Автоматический выключатель DPX3 630 320А 70кА имеет стационарную конструкцию и монтируется на монтажную плату. Подключение осуществляется через винтовые зажимы - подходят кабели сечением до 100 мм2. Для работы с моторным приводом необходимо подключить внешнее управление. Наличие двух вспомогательных контактов позволяет интегрировать аппарат в системы контроля и автоматизации. Установка возможна только в закрытых щитах из-за степени защиты IP30. Не предназначен для открытой установки или воздействия брызг воды.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность при отключении высоких токов. Конструкция предотвращает случайное прикосновение к токоведущим частям. Индикатор расцепления и указатель причины отключения снижают риск ошибок при диагностике. Наличие расцепителя минимального напряжения обеспечивает отключение при просадке напряжения ниже установленного порога - важная функция для защиты оборудования.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для сложных промышленных сетей с большим потенциалом КЗ
• Гибкая настройка расцепителей - позволяют адаптировать защиту под реальные условия нагрузки
• Поддержка моторного привода - удобно для дистанционного управления в автоматизированных системах
• Ясная индикация - указатель расцепления и индикатор отключения ускоряют диагностику отказов
• Широкий рабочий диапазон напряжений - один аппарат покрывает большинство промышленных систем
• Совместимость с DC - редкая возможность для таких аппаратов, полезна в системах с преобразователями

Ограничения применения

• Не подходит для установки вне закрытых щитов - степень защиты IP30 не защищает от влаги и пыли
• Требуется монтаж на жесткую плату - нельзя использовать как модульный выключатель в DIN-рейке
• Нельзя применять в сетях с током выше 320 А - превышение вызовет повреждение или некорректное срабатывание
• Не рекомендован для частых операций включения/отключения - предназначен для аварийного отключения, а не для обычного переключения
• Требует профессиональной настройки расцепителей - неправильная настройка может привести к ложным срабатываниям или недостаточной защите

Примеры использования

• Защита главного входа в промышленный цех с несколькими мощными насосами и компрессорами
• Щит питания конвейерной линии с частотниками и двигателями до 320 А
• Распределительный щит на заводе с системой постоянного тока (например, для зарядки аккумуляторов)
• Объекты с необходимостью дистанционного управления - автоматизация на базе PLC с сигналом от вспомогательных контактов

Практические советы

• При выборе убедитесь, что посадочные размеры аппарата совпадают с вашей монтажной плитой - DPX3 имеет специфическую форму
• Настройте ток срабатывания перегрузки в пределах 80–90% от максимальной рабочей нагрузки - это минимизирует ложные отключения
• Проверьте сечение кабелей перед подключением - использование проводов меньше 100 мм2 возможно, но требует правильного затягивания винтов
• При использовании моторного привода убедитесь, что источник питания соответствует заявленным параметрам (обычно 24 В DC или 230 В AC)
• Не игнорируйте индикатор расцепления - он отличает перегрузку от КЗ, что существенно ускоряет поиск неисправности
• Для систем с высокой вероятностью колебаний напряжения активируйте расцепитель минимального напряжения - это защитит оборудование от “провала” сети
