Автоматический выключатель DPX3 630 - термомагнитный расцепитель 36 кА 400 В~ 3П 320 А | 422001 Legrand

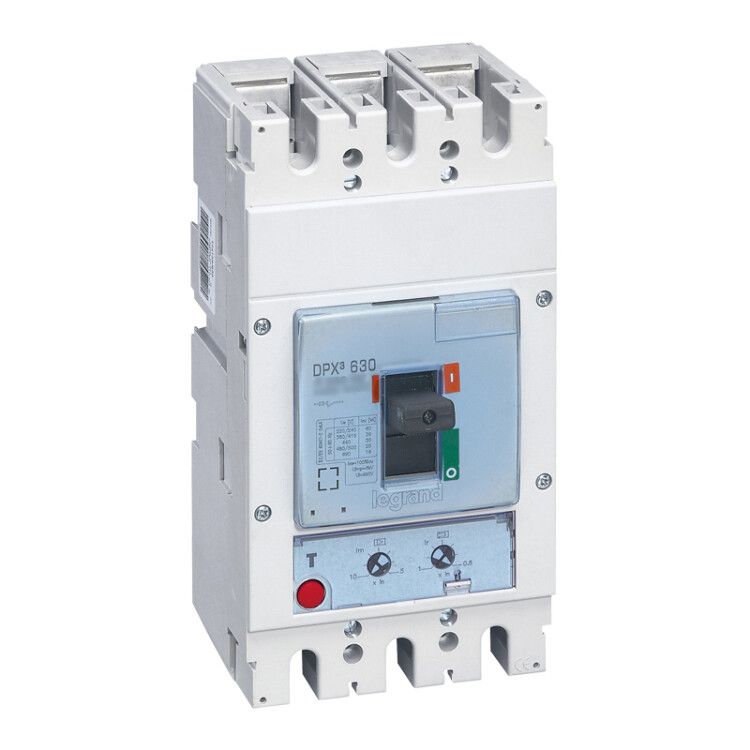

Автоматический выключатель DPX3 630 320А 36кА - трёхполюсное устройство в литом корпусе от Legrand, предназначенное для защиты промышленных цепей переменного и постоянного тока. Благодаря комбинированной защите от перегрузок и КЗ, он обеспечивает надёжную работу оборудования в условиях высоких нагрузок. Артикул 422001 соответствует серийной модели DPX3, широко применяемой в энергонасыщенных системах.

Назначение и область применения

Автоматический выключатель DPX3 630 320А 36кА используется для защиты силовых цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах автоматизации. Он предохраняет оборудование от повреждений из-за длительных перегрузок и сверхтоков при коротком замыкании. Подходит для установки в стационарных электроустановках с напряжением до 690 В.

Технические характеристики

• Номинальный ток: 320 А - максимальный рабочий ток, который выдерживается без срабатывания.
• Число полюсов: 3 - защита всех фаз одновременно.
• Отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания этой величины.
• Номинальное напряжение: 220–690 В AC/DC - совместим с сетями переменного и постоянного тока.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную - от КЗ.
• Настройка перегрузки: 256–320 А - можно задавать порог чувствительности в этом диапазоне.
• Настройка КЗ: 1600–3200 А - регулируемый порог срабатывания магнитного расцепителя.
• Максимальное сечение кабеля: 100 мм2 - позволяет подключить мощные проводники.
• Степень защиты IP30: защита от доступа инструментов и частиц крупнее 2,5 мм; не защищён от воды.
• Род тока: AC/DC - работает как в сети переменного, так и в цепях постоянного тока.
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлической поверхности.
• Подключение: винтовые зажимы - надёжный контакт, допускающий многократное подключение.
• Норматив: МЭК 60947-2 - соответствие международному стандарту на аппараты низкого напряжения.
• Климатика УХЛ4: рассчитан на использование в помещениях с умеренным и холодным климатом, возможны колебания температур и повышенная влажность.
• Индикатор отключения: возможность установки внешнего модуля для визуального контроля состояния.
• Указатель расцепления: да - видно причину отключения (тепловая или магнитная).
• Защита по мин. напряжению: есть - отключается при снижении напряжения ниже установленного уровня.
• Привод: ручной - управление через рычаг-тумблер.
• Моторный привод: опционально - может быть дополнительно установлен для удалённого управления.
• Комплектное устройство: да - в комплекте всё необходимое для первичной установки.

Совместимость и монтаж

Автоматический выключатель DPX3 630 320А 36кА монтируется исключительно на монтажную плиту - не предназначен для DIN-рейки. Для правильной установки требуется прочная основа с отверстиями под болты, соответствующими габаритам устройства. Обязательно соблюдайте посадочные размеры и момент затяжки винтов (не более рекомендованного производителем). Подключаемые кабели должны иметь сечения до 100 мм2 - большие проводники не войдут в зажимы. Применяйте только качественные соединения, чтобы избежать нагрева в точках контакта.

Безопасность и стандарты

Выключатель соответствует нормам МЭК 60947-2, что гарантирует проверенную безопасность при работе в промышленных средах. Защита по минимальному напряжению предотвращает запуск оборудования при аварийном проседании сети. Индикатор расцепления и указатель положения позволяют оперативно диагностировать причины отключения. Наличие механической блокировки и двухпозиционного тумблера исключает случайное включение. Однако степень защиты IP30 не предусматривает защиту от брызг и пыли - не применяйте в сырых или грязных местах без дополнительного кожуха.

Преимущества

• Широкий диапазон настроек тока срабатывания - адаптация под конкретную нагрузку.
• Высокая отключающая способность (36 кА) - подходит для сложных промышленных сетей с большими токами КЗ.
• Поддержка AC/DC - универсальность для различных типов цепей.
• Функция защиты по недостатку напряжения - предотвращает некорректную работу механизмов после восстановления питания.
• Возможность оснащения моторным приводом - удобно для дистанционного управления в труднодоступных местах.
• Явный индикационный сигнал расцепления - экономит время на поиск неисправности.

Ограничения применения

• Не для открытых площадок или помещений с высокой влажностью - IP30 не защищает от жидкости.
• Требуется монтаж на плоскую металлическую поверхность - нельзя использовать на DIN-рейке.
• Нельзя устанавливать рядом с источниками сильного тепла - риск ложного срабатывания теплового расцепителя.
• Не предназначен для частого включения/выключения - ограниченная механическая долговечность ручного привода.
• Не имеет встроенного индикатора отключения - необходимо докупить и смонтировать отдельный модуль.

Примеры использования

• Главный входной автомат в распределительном шкафе цеха с двигателями мощностью до 180 кВт.
• Защита преобразователей частоты в системах автоматического производства.
• Щитовая защита линии постоянного тока в системах зарядки электрокаров (при использовании DC-варианта).
• Цепи питания насосных станций и воздушных компрессоров в заводских условиях.

Практические советы

• При настройке тока перегрузки выбирайте значение чуть выше максимального рабочего тока нагрузки - не более чем на 10%. Это предотвратит ложные отключения.
• Для магнитного расцепителя используйте уставку 2–3× от номинального тока (например, 640–960 А для обычных двигателей); здесь же доступны значения до 3200 А - подходят для тяжёлых пусковых режимов.
• Обязательно проверьте плотность затяжки винтов - плохой контакт вызывает перегрев даже при номинальном токе.
• Если нужна дистанционная командировка - заказывайте модель с опциональным моторным приводом сразу, перед установкой.
• Проверяйте наличие индикатора отключения при получении партии - если не установлен, закажите отдельно модуль IndiCable от Legrand.
• Не забудьте про климатические условия: УХЛ4 допускает работу при +40C, но при температурах выше +50C возможны отказы - предусмотрите принудительное охлаждение.
