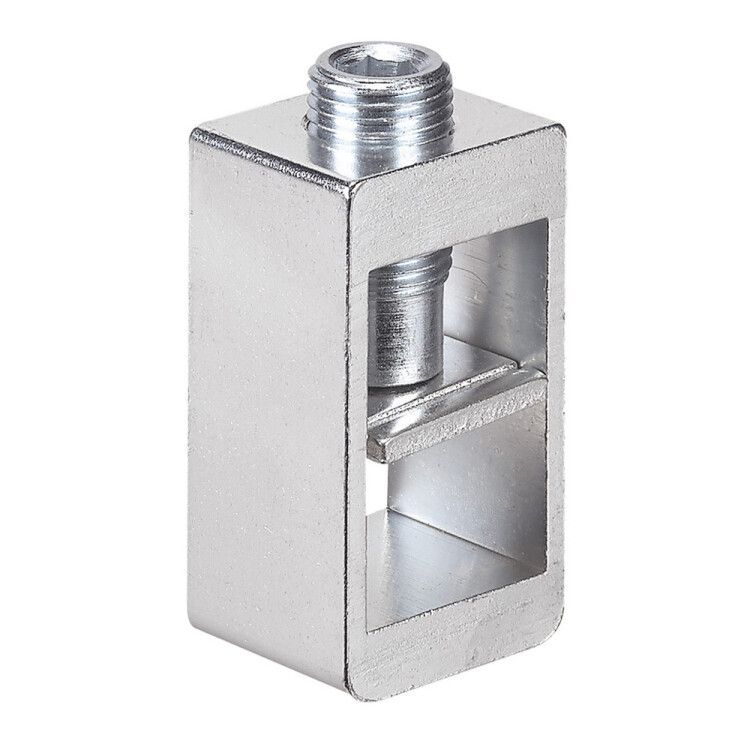

Комплект из 4 клемм для подключения DPX 630/DPX-IS стандартные - 026250 Legrand

Клемма для подключения DPX 630 / DPX-IS (комплект 4 шт.) до 300 кв.мм, экранированная, 120 мм - это комплект из четырёх экранированных клемм, предназначенных для надёжного подключения силовых проводов сечением до 300 мм2 к автоматическим выключателям серии DPX3 бренда Legrand. Каждый элемент комплекта обеспечивает гальваническую связь с корпусом выключателя, снижая уровень помех в системах управления.

Назначение и область применения

Клемма для подключения DPX 630 / DPX-IS используется для создания заземляющего и экранного соединения между силовым кабелем и корпусом автомата DPX3. Применяется в распределительных щитах, на промышленном оборудовании, где важна электромагнитная совместимость - например, на станках с ЧПУ, частотных преобразователях, конвейерах и системах автоматизации.

Технические характеристики

• Количество клемм в комплекте: 4 шт.
• Максимальное сечение подключаемого провода: 300 мм2
• Длина клеммы: 120 мм
• Тип подключения: винтовой
• Тип крепления: винтовое к телу выключателя
• Экранирование: да - обеспечивает замыкание экрана кабеля на корпус устройства
• Способ монтажа: фиксация через винты на специальных площадках выключателя DPX3
• Число полюсов: 4 - соответствует трём фазам + PE/экран

Совместимость и монтаж

Клемма для подключения DPX 630 / DPX-IS совместима исключительно с автоматическими выключателями серии DPX3 (Legrand Euro). Устанавливается на заводские крепёжные площадки на боковой поверхности корпуса выключателя. Для монтажа требуется отвертка с плоским жалом. Нельзя использовать с другими сериями автоматов - даже если они имеют аналогичный внешний вид.

Перед установкой убедитесь, что сечение экранирующего провода не превышает 300 мм2. Подключение выполняется только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и EN 60947-2 для коммутационной аппаратуры. Материалы клемм - медный сплав с оловянным покрытием, обеспечивают устойчивость к окислению и долгий срок службы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Гальваническая связь экрана кабеля с корпусом выключателя снижает ЭМИ и защищает чувствительную электронику.
• Комплект из 4 клемм позволяет одновременно подключить все фазы и экран - экономит время при сборке.
• Высокая механическая прочность винтовых контактов - устойчивы к вибрациям и перегрузкам.
• Работает в широком диапазоне температур - от -25C до +70C.

Ограничения применения

• Не предназначена для подключения к другим моделям автоматов - только к DPX3.
• Не допускается использование с проводами меньшего сечения (< 6 мм2) - контакт будет ненадёжным.
• Запрещено применять в средах с агрессивными химикатами или постоянным воздействием солевых растворов - материал не рассчитан на такие условия.
• Не является изоляционным элементом - не заменяет заземление в цепях, где требуются отдельные заземляющие шины.

Примеры использования

• Подключение экрана частотного преобразователя к входному автомату DPX3 в промышленном щите.
• Формирование единого контура заземления для группы двигателей с переменным током.
• Сборка панели управления с высокими требованиями к EMC - например, в пищевой или фармацевтической промышленности.

Практические советы

• При монтаже затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить резьбу в корпусе выключателя.
• Используйте клемму только с экранированными кабелями - обычные провода без экрана не требуют этого решения.
• Проверьте соответствие посадочного места на DPX3 перед заказом - некоторые версии выключателей имеют изменённую форму креплений.
• Артикулы 026250 и 26250 - это один и тот же продукт; различие лишь в формате номера. Оба подходят для Legrand Euro и Legrand.
