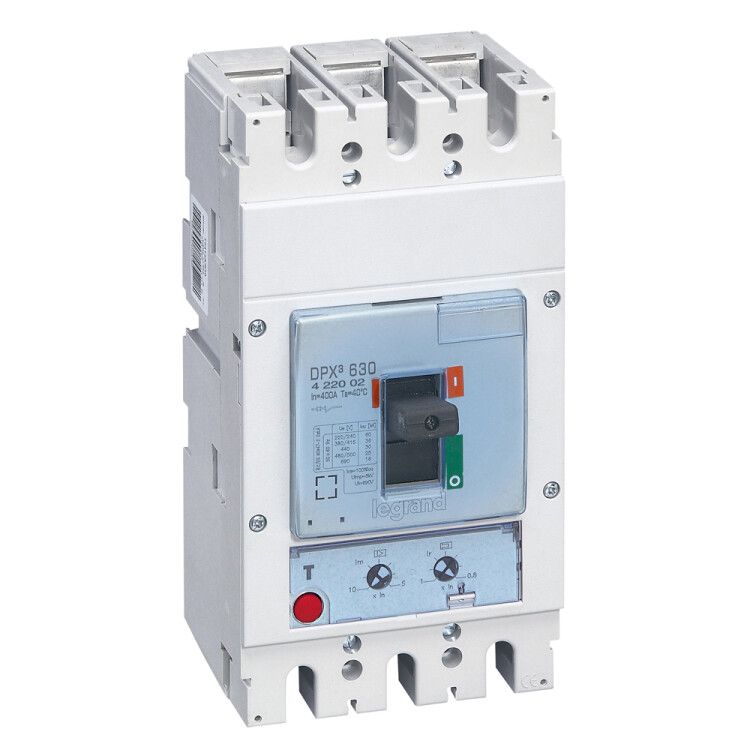

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 36 кА 400 В~ 3П А | 422002 Legrand

Автоматический выключатель DPX3 630 400А 36кА термомагнитный расцепитель - надёжное устройство для защиты промышленных цепей от перегрузок и коротких замыканий. Произведённый Legrand, он предназначен для стационарной установки на монтажную плату и обеспечивает безопасную работу оборудования при напряжении до 690 В. Артикул 422002 соответствует серийной модели DPX3, широко применяемой в энергонасыщенных системах.

Назначение и область применения

Автоматический выключатель DPX3 630 400А 36кА термомагнитный расцепитель используется для защиты силовых цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах автоматизации. Он защищает оборудование от повреждений из-за длительных перегрузок и внезапных коротких замыканий. Подходит для сетей переменного и постоянного тока. Устройство устанавливается в стационарные щиты с жёсткими требованиями к надёжности и долговечности.

Технические характеристики

• Номинальный ток: 400 А - максимальный рабочий ток, который выключатель может проводить постоянно без срабатывания.
• Количество полюсов: 3 - защита трёх фаз одновременно.
• Номинальная отключающая способность: 36 кА - способность безопасно отключить цепь при максимальном токе КЗ.
• Номинальное напряжение: 220–690 В - работает в широком диапазоне напряжений, включая промышленные сети 380/400/690 В.
• Тип расцепителя: термомагнитный - сочетание тепловой (для перегрузок) и электромагнитной (для КЗ) защиты.
• Диапазон настройки защиты от перегрузки: 320–400 А - можно точно настроить порог срабатывания под нагрузку конкретного оборудования.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе в 10 раз выше номинала (4000 А), что исключает ложные срабатывания при пусковых токах двигателей.
• Диапазон регулировки КЗ: 2000–4000 А - позволяет адаптировать чувствительность к короткому замыканию под тип нагрузки.
• Максимальное сечение кабеля: 100 мм2 - поддерживает мощные медные или алюминиевые проводники.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм; не защищён от воды.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью.
• Тип подключения: винтовое - надёжное соединение с помощью болтов, требует правильного момента затяжки.
• Способ монтажа: на монтажную плату - устанавливается в специальные крепления на DIN-рейку или жёсткую основу.
• Вид привода: ручной - управление осуществляется через рычаг-тумблер.
• Индикатор отключения: возможность установки - можно дополнительно оснастить световым индикатором.
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ).
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня, предотвращая аварии при проседании сети.
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на аппараты низковольтного распределения.
• Количество контактов: 2 НО + 2 НЗ - два нормально открытых и два нормально закрытых вспомогательных контакта для сигнализации состояния.
• Комплектное устройство: да - поставляется полностью собранным, без необходимости сборки.
• Моторный привод: опционально - возможно подключение внешнего привода для удалённого управления.

Совместимость и монтаж

Автоматический выключатель DPX3 630 400А 36кА термомагнитный расцепитель монтируется на монтажную плату с использованием крепёжных отверстий. Для подключения используются винты - необходимо соблюдать момент затяжки, указанный в руководстве, чтобы избежать перегрева или повреждения контактных площадок. Кабель сечением до 100 мм2 легко помещается в зажимы. Устройство совместимо с другими компонентами серии DPX3, что позволяет создавать унифицированные системы защиты. При установке важно учесть свободное пространство вокруг аппарата для теплоотвода - особенно при работе на пределе номинального тока.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность и отказоустойчивость. Защита по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания. Индикация причины расцепления (перегрузка/КЗ) снижает время диагностики. IP30 обеспечивает механическую защиту, но не предназначена для работы во влажной среде или на улице. Применение в условиях, где возможен контакт с водой или пылью, требует дополнительной защиты в виде герметичного шкафа.

Преимущества

• Широкий диапазон настройки тока перегрузки (320–400 А) позволяет точно адаптировать защиту под реальную нагрузку.
• Высокая отключающая способность (36 кА) делает устройство подходящим для промышленных сетей с высокой потенциальной энергией КЗ.
• Термомагнитный расцепитель обеспечивает двойную защиту - от медленных перегрузок и мгновенных КЗ.
• Встроенная индикация расцепления и возможность установки индикатора отключения ускоряют обслуживание.
• Поддержка AC/DC увеличивает универсальность - подходит для систем с выпрямителями и батарейными источниками.
• Опциональный моторный привод позволяет реализовать дистанционное управление без изменения основной схемы.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP30 не защищает от влаги и пыли.
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для коммутационного управления.
• Требует точной настройки - некорректная уставка магнитного расцепителя может вызвать ложные срабатывания или, наоборот, недостаточную защиту.
• Не подходит для бытовых сетей - слишком высокий номинал (400 А) и сложность настройки неоправданы для домашних нужд.
• При работе на границе номинального тока требуется принудительное охлаждение или хорошая вентиляция щита.

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями суммарной мощностью до 250 кВт.
• Щитовая защита конвейерной линии с частотниками и пускателями, где важна координация времени срабатывания.
• Цепь питания сварочных аппаратов с высокими пусковыми токами - благодаря уставке 10In не срабатывает при запуске.
• Система бесперебойного питания с DC-инвертором - устройство работает как на переменном, так и на постоянном токе.

Практические советы

• При выборе уставки перегрузки - ориентируйтесь на фактический рабочий ток оборудования, а не на его паспортную мощность. Например, двигатель 110 кВт может работать на 350 А, тогда уставку лучше выставить на 370 А.
• Проверьте сечение кабеля перед подключением - использование проводника меньше 100 мм2 не снижает надёжность, но более толстый - нельзя.
• При монтаже на плату - используйте только рекомендованные крепления Legrand, чтобы избежать деформации корпуса.
• Если система требует дистанционного управления - заранее заказывайте модуль моторного привода, он не продается отдельно после установки.
• После каждого срабатывания - проверьте состояние контактов и убедитесь, что указатель расцепления не застрял в положении “КЗ”.
• Для удобства обслуживания - установите индикатор отключения, даже если он не обязателен - экономит часы на поиск причины отключения.
