Катушка тороидальная 80мм для DPX/DPX-I - 026093 Legrand

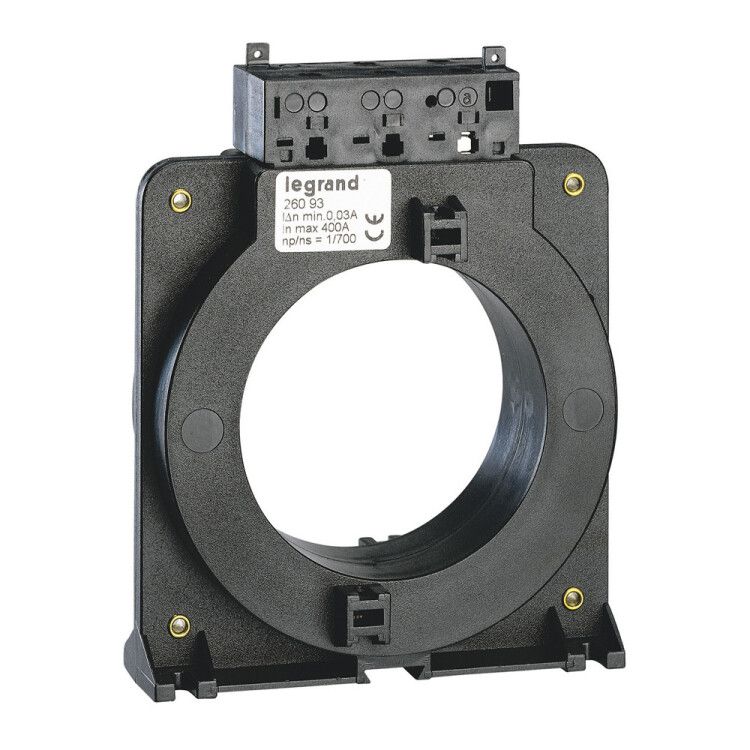

Катушка тороидальная 80мм для DPX, DPX-I, Legrand - это измерительный трансформатор тока, предназначенный для точного контроля нагрузки в цепях переменного тока до 170 А. Применяется в системах автоматизации и защиты, совместима с устройствами серии DPX3 от Legrand.

Назначение и область применения

Катушка тороидальная 80мм для DPX, DPX-I, Legrand используется для измерения тока в силовых цепях. Она преобразует высокий первичный ток в безопасный вторичный сигнал, который подается на устройства защиты, счетчики или контроллеры. Подходит для установки в распределительных щитах, на шинах и в оборудовании, где требуется бесконтактная фиксация тока - например, в станках, конвейерах, системах управления энергопотреблением.

Технические характеристики

• Тип изделия: катушка тороидальная
• Диаметр проёма: 80 мм - позволяет устанавливать на провода или шины соответствующего сечения
• Ширина проёма: 80 мм - обеспечивает удобство монтажа на массивных жилах
• Номинальный первичный ток: 170 А - максимальный ток, который можно измерять без перегрузки
• Номинальный коэффициент безопасности (FS): 5 - при превышении тока в 5 раз от номинала (до 850 А) катушка сохраняет работоспособность и не выходит за пределы допустимой погрешности
• Количество вторичных обмоток: одна - формирует один выходной сигнал
• Вторичное подключение: винтовые зажимы - надежное и проверенное соединение для проводов до 2,5 мм2
• Род тока: переменный - работает только в сетях AC
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям при установленном состоянии
• Сертификация: есть - соответствие требованиям международных норм на электрооборудование

Совместимость и монтаж

Катушка тороидальная 80мм для DPX, DPX-I, Legrand специально разработана для работы с автоматическими выключателями серии DPX3 от Legrand. Устанавливается вокруг фазного проводника или шины без разрыва цепи - достаточно развести контакты и поместить провод через центральное отверстие. Монтаж выполняется на DIN-рейке или в корпусе щита. Для правильной работы необходимо соблюдать полярность подключения вторичной обмотки - указанную на корпусе.

Безопасность и стандарты

Изделие имеет защиту от прикосновения и сертифицировано согласно международным стандартам на измерительные трансформаторы. Конструкция исключает риск поражения током при работе в штатном режиме. Катушка тороидальная 80мм для DPX, DPX-I, Legrand не требует специальных мер предосторожности при установке, кроме соблюдения правил электробезопасности при работе под напряжением.

Преимущества

• Высокая точность измерений благодаря тороидальной форме и равномерному намагничиванию
• Устойчивость к внешним магнитным полям - минимизированы помехи от соседних проводов
• Надежное винтовое подключение - снижает вероятность окисления и потери контакта
• Форм-фактор 80×80 мм оптимизирован под типовые шины и кабели в промышленных щитах
• Поддержка коэффициента безопасности FS 5 - повышает отказоустойчивость при аварийных перегрузках

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током (AC)
• Максимальный ток 170 А - нельзя использовать для линий выше этого значения даже кратковременно
• Требуется свободный доступ к проводнику для установки - невозможно смонтировать на уже закрепленной и запаянной шине без демонтажа
• Не предназначен для прямого подключения к нагрузке - служит только источником сигнала для других устройств

Примеры использования

• Измерение тока в распределительном щите с автоматами DPX3 для системы учета энергии
• Подключение к термореле или PLC для защиты оборудования от перегрузки
• Мониторинг потребления на конвейере или насосной станции с передачей данных в SCADA
• Установка в промышленных пультах управления, где важна компактность и надежность

Практические советы

• Проверьте диаметр проводника перед установкой - он должен легко проходить через 80-мм отверстие без усилия
• Не перегибайте и не деформируйте катушку - это влияет на точность измерений
• Запомните направление тока: стрелка на корпусе указывает, куда должен быть направлен первичный ток
• Используйте только медные провода сечением до 2,5 мм2 для вторичной цепи - более толстые плохо фиксируются в винтовых зажимах
• При замене катушки тороидальная 80мм для DPX, DPX-I, Legrand - обязательно отключите питание и проверьте отсутствие напряжения
