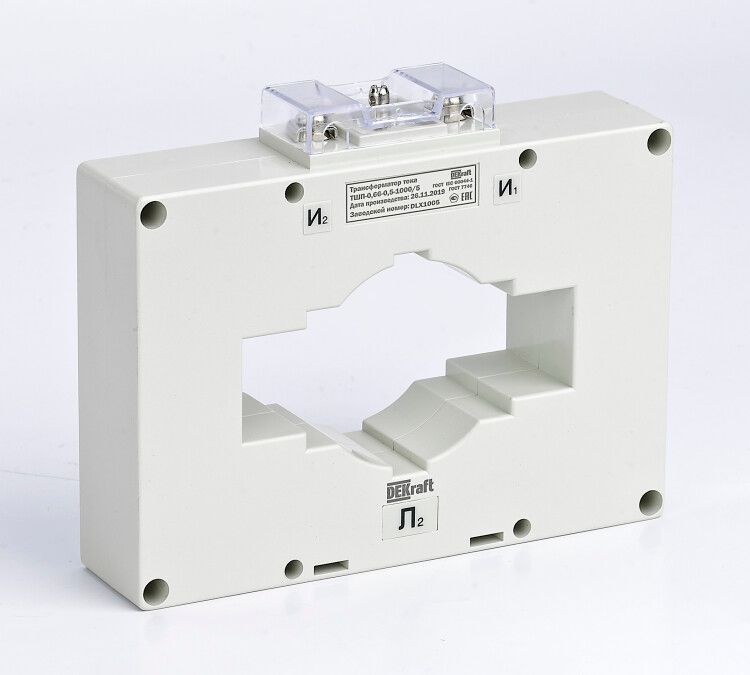

Трансформатор тока ТШП-0,66 0,5S 1000/5 10ВА, диаметр 80мм | 50119DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 80мм от DEKraft предназначен для безопасного измерения больших токов в сетях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в виде шинного трансформатора с проходным отверстием, что упрощает установку без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 80мм используется в силовых цепях переменного тока частотой 50 Гц для преобразования большого тока (1000 А) в меньший (5 А), совместимый с измерительными устройствами. Применяется в распределительных щитах, на вводах объектов, в системах автоматизации и учета электроэнергии. Подходит для промышленных предприятий, энергообъектов, насосных станций и участков с высокими токовыми нагрузками.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 1000 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - повышенная точность при малых токах, важна для коммерческого учёта
• Номинальная вторичная мощность: 10 ВА - позволяет подключить один измерительный прибор или несколько при условии суммарной нагрузки ≤10 ВА
• Диаметр отверстия: 80 мм - рассчитан на шины сечением до 80×10 мм или 60×30 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения FS=5 - предохраняет от повреждения при КЗ во вторичной цепи
• Подключение вторичной обмотки: винтовые зажимы
• Конструкция: шинный тип с проходным окном
• Материал корпуса: огнестойкий

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 80мм монтируется на шину без её разрезания. Устанавливается путём просовывания шины через центральное отверстие Ø80 мм. Обязательно соблюдайте полярность при подключении вторичной обмотки - выводы помечены “L1” и “L2”. Нагрузка на вторичную обмотку не должна превышать 10 ВА. Для надёжного контакта затягивайте винты моментом, соответствующим нормам для медных проводов сечением до 4 мм2. Не допускается механическая деформация корпуса при монтаже.

Безопасность и стандарты

Устройство имеет сертифицированную защиту от случайного прикосновения к токоведущим частям. Корпус выполнен из огнестойкого материала, снижающего риск возгорания. Соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60044-1. Сертификаты подтверждают соответствие безопасности и метрологии. Работает в условиях температур от -25C до +40C.

Преимущества

• Высокий класс точности 0.5S гарантирует достоверный учёт даже при низких нагрузках
• Проходное исполнение исключает необходимость отключения питания при установке
• Стабильная работа при колебаниях температуры и вибрации
• Низкие внутренние потери - экономия активной мощности
• Защита от несанкционированного доступа - предотвращает вмешательство в измерения
• FS=5 защищает вторичную цепь от пробоя при обрыве нагрузки

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50 Гц
• Вторичная цепь всегда должна быть замкнута - размыкание при работе вызывает опасное перенапряжение
• Нельзя использовать с нагрузкой свыше 10 ВА - возможны погрешности и нагрев
• Размер отверстия 80 мм ограничен - не подходит для шин шире 80 мм или с выступающими элементами
• Не рекомендован для открытого монтажа вне закрытых щитов - требует защиты от внешних воздействий

Примеры использования

• На главном вводе промышленного предприятия для подключения многотарифного счётчика
• В комплекте с реле максимального тока для защиты оборудования от перегрузок
• В системах SCADA для сбора данных о потреблении энергии
• В распределительных пунктах (РП) с токами до 1000 А
• Как часть системы балансировки электроэнергии на заводах

Практические советы

• Выбирая Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 80мм, проверьте габариты вашей шины - она должна свободно входить в отверстие без усилия
• При использовании нескольких приборов на одной вторичной обмотке сложите их полные мощности - результат не должен превышать 10 ВА
• Обязательно используйте экранированный кабель для вторичной цепи, особенно при длинных трассах
• Проверяйте целостность вторичной цепи перед включением основной сети - разрыв может привести к выходу из строя самого трансформатора
• Этот трансформатор от DEKraft совместим с аналогами других производителей, если параметры (ток, класс точности, мощность) совпадают
