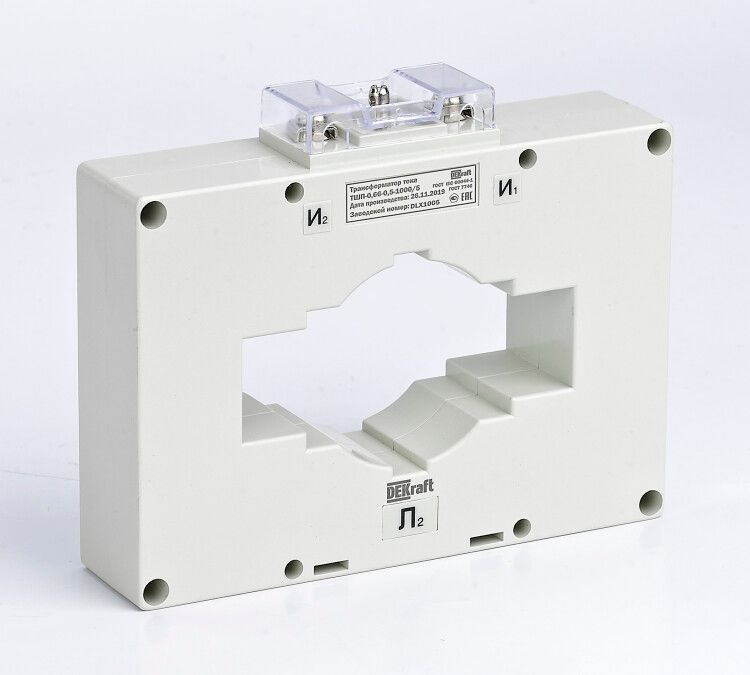

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 80мм от DEKraft предназначен для безопасного измерения больших токов в сетях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с диаметром окна 80 мм и классом точности 0,5 подходит для промышленных объектов с высокими требованиями к надежности.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 80мм используется в электрических цепях переменного тока частотой 50 Гц для преобразования большого тока (1000 А) в меньший (5 А), который можно безопасно подключить к измерительным устройствам. Применяется в распределительных щитах, на вводах питания, в системах автоматизации и учета электроэнергии на предприятиях, в энергообъектах и на транспорте.

Технические характеристики

• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 1000/5
• Номинальное напряжение первичной обмотки: 660 В
• Класс точности: 0,5 - позволяет использовать для коммерческого учёта электроэнергии
• Номинальная вторичная полная мощность: 10 ВА - достаточна для подключения нескольких приборов одновременно
• Диаметр отверстия: 80 мм - рассчитан на проход шины или кабеля соответствующего сечения
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - защищает от повреждений при аварийных перегрузках
• Монтажное исполнение: с окном - устанавливается на шину без её разрезания
• Вторичное подключение: винтовое - надёжное и удобное для многократного обслуживания

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 80мм монтируется на шину или жилу токоведущего проводника через окно. Подходит для шин с размерами 80×10 мм и 60×30 мм, указанных производителем. Установка выполняется без отключения питания, если соблюдены правила безопасности. Вторичная цепь должна быть замкнута во время работы - размыкание может вызвать опасное перенапряжение. Клеммы подключения расположены на корпусе, доступны для осмотра и обслуживания.

Безопасность и стандарты

• Защита от прикосновения: да - предотвращает случайный контакт с токоведущими частями
• Сертификация: есть - соответствие действующим нормам РФ и ЕАЭС
• Корпус выполнен из огнестойкого материала - снижает риск распространения пламени при аварии
• Работает в соответствии с ГОСТ Р 54944-2012 (трансформаторы тока для измерения)

Преимущества

• Высокая точность класса 0,5 - минимизирует погрешность в учёте электроэнергии
• Стабильная работа при колебаниях температур и нагрузок
• Низкие потери мощности - экономически выгодно при длительной эксплуатации
• Удобный винтовой вывод вторичной обмотки - легко подключить и проверить
• Конструкция с окном - не требует демонтажа шины при установке

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Запрещено разрывать вторичную цепь при включенном первичном токе - возможен пробой изоляции и выход из строя
• Не рекомендовано использование при температурах ниже -25 C и выше +55 C без дополнительной защиты
• Максимальная нагрузка - 10 ВА; превышение может привести к искажению показаний
• Подходит только для шин с максимальными габаритами 80×10 мм и 60×30 мм - не подойдёт для более крупных или нестандартных шин

Примеры использования

• На главном вводе в промышленном здании - для подключения счётчиков активной и реактивной энергии
• В распределительном щите цеха - для контроля тока в линиях питания станков
• В системах автоматического управления - для формирования сигнала в реле защиты от перегрузки
• В системах SCADA и АСКУЭ - для сбора данных о потреблении электроэнергии

Практические советы

• Перед установкой проверьте, что шина помещается в окно диаметром 80 мм - используйте размеры 80×10 мм или 60×30 мм как ориентир
• Обязательно закоротите вторичные клеммы перед отключением первичного тока - так вы избежите импульса напряжения
• Выбирайте нагрузку на вторичной стороне не более 10 ВА - суммарная мощность всех подключённых приборов (счётчики, реле, индикаторы) не должна превышать этот порог
• При использовании в условиях повышенной запылённости или влажности убедитесь, что место установки имеет достаточную степень защиты IP (устройство уже имеет защиту от прикосновения, но внешняя среда требует дополнительного внимания)
• Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 80мм от DEKraft совместим с большинством современных измерительных приборов - сверьте входные параметры ваших устройств с номиналом 5 А
