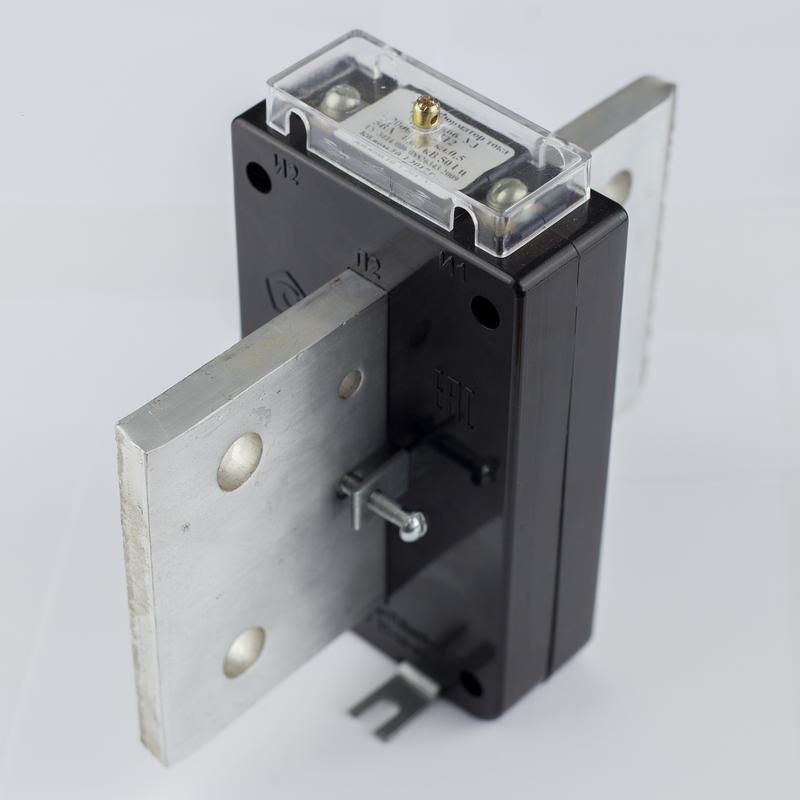

Трансформатор тока Т-0.66 1000/5А кл. точн. 0.5S 10В.А Кострома ОС0000035101 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 S предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Этот продукт бренда ФКУ ИК-1 (Кострома) с артикулом ос0000035101 применяется в силовых цепях на напряжение до 660 В, где требуется точное измерение и надёжная защита оборудования.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 S используется для преобразования больших значений тока - до 1000 А - в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему счетчики, амперметры, реле защиты и другие приборы без прямого контакта с высокими токами. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и в промышленных установках: конвейерах, насосных станциях, компрессорах, сварочном оборудовании.

Технические характеристики

• Номинальное напряжение: 660 В - допустимый уровень изоляции для сетей до 660 В переменного тока.
• Номинальный первичный ток: 1000 А - максимальный рабочий ток, который можно измерять через трансформатор.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый со стандартными измерительными приборами.
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала), что важно для учёта энергии и работы релейной защиты.
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать вторичная цепь без потери точности.
• Монтажное исполнение: с шиной - устанавливается на токоведущую шину без разрыва цепи.
• Съёмная шина - позволяет легко демонтировать и менять трансформатор без отключения питания.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 S монтируется на однополюсную или многожильную шину с посадочным отверстием, соответствующим её габаритам. Установка выполняется путём охвата шины сердечником трансформатора - разрыв цепи не требуется. Для правильной работы вторичная обмотка должна быть всегда замкнута на нагрузку (измерительный прибор); открытая вторичная цепь недопустима - это вызывает опасное повышение напряжения. Подключение проводов - к клеммам, расположенным на корпусе. Кабель вторичной цепи рекомендуется использовать с сечением не менее 2,5 мм2.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 S соответствует требованиям ГОСТ Р 8.419–2014 и ГОСТ 7746–2015 для измерительных трансформаторов тока. Обеспечивает гальваническую развязку между первичной цепью и измерительными приборами, защищает оборудование от перегрузок и импульсов. Наличие класса точности 0.5S гарантирует работоспособность при длительных перегрузках и низких токах, что критично для систем релейной защиты.

Преимущества

• Высокая точность (класс 0.5S) - идеально подходит для коммерческого учёта электроэнергии.
• Съёмная шина - ускоряет сервисное обслуживание и замену без отключения сети.
• Работает при номинальной мощности 10 В·А - поддерживает большинство современных цифровых счётчиков и реле.
• Не требует внешнего питания - работает исключительно на основе индукции.
• Стандартный выход 5 А - совместим с широким спектром промышленных приборов.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 1000 А - возможна перегрев и потеря точности.
• Запрещено оставлять вторичную цепь разомкнутой во время работы - риск возникновения высокого напряжения и повреждения изоляции.
• Не рассчитан на использование вне температурного диапазона, указанного производителем (не указано - уточните в паспорте).
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации - возможно смещение относительно шины.

Примеры использования

• Подключение к трёхфазному счётчику в щите главного распределительного пункта (ГРЩ) на объекте с потреблением до 1 МВт.
• Защита двигателя 750 кВт через реле перегрузки, работающее по сигналу с этого трансформатора.
• Измерение тока в цепи частотного преобразователя, где необходима точная регистрация нагрузки.
• Автоматизация технологической линии с контролем тока ввода в производственный участок.

Практические советы

• Перед монтажом проверьте, чтобы шина была чистой и плотно входила в окно трансформатора - плохой контакт снижает точность.
• Обязательно закоротите вторичные выводы перед отключением прибора - это предотвращает пробой изоляции.
• Выбирайте нагрузку на вторичной стороне в пределах 5–10 В·А; меньшая нагрузка не влияет на точность, но более высокая - даёт погрешность.
• При использовании нескольких трансформаторов в одной цепи следите за одинаковым направлением намотки - ошибки полярности искажают показания.
• Этот трансформатор - часть серии Т-0,66; аналоги других производителей могут отличаться по габаритам и классу точности - не заменяйте без проверки совместимости.
