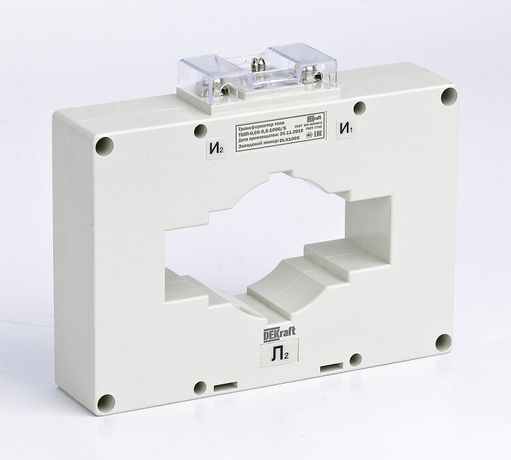

Трансформатор тока ТШП-0,66 0,5 1000/5 10ВА, диаметр 100мм | 50152DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 100мм от DEKraft предназначен для точного измерения и передачи тока в цепях переменного тока 50 Гц. Устройство устанавливается на шину без разрыва цепи, что делает его удобным решением для энергообъектов, промышленного оборудования и распределительных устройств.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 100мм используется для преобразования больших значений тока (до 1000 А) в безопасный уровень (5 А), который можно подключить к измерительным приборам: счетчикам, амперметрам, реле защиты, системам автоматизации. Применяется в щитах низкого напряжения, на вводах, в комплектных распределительных устройствах (КРУ), на подстанциях и в промышленных установках с большими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 1000/5
• Номинальное напряжение: 660 В
• Класс точности: 0.5 - позволяет использовать для коммерческого учета электроэнергии
• Номинальная вторичная нагрузка: 10 В·А - максимальная допустимая нагрузка на вторичную обмотку
• Диаметр отверстия: 100 мм - подходит для шин сечением до 100×30 мм и 60×40 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предотвращает повреждение при внезапном размыкании вторичной цепи
• Подключение вторичной обмотки: винтовые зажимы
• Защита от прикосновения: да - исключает контакт с токоведущими частями
• Материал корпуса: огнестойкий

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 100мм - шинный тип, монтируется путем одевания на шину без ее демонтажа. Подходит для прямоугольных медных или алюминиевых шин с габаритами 100×30 мм и 60×40 мм. Для надежного контакта необходимо плотно зафиксировать трансформатор на шине. Винтовое подключение вторичной обмотки требует качественной затяжки проводов сечением до 2,5 мм2. Перед монтажом проверьте соответствие диаметра отверстия 100 мм и формы шины. Нельзя устанавливать на круглые кабели - только на жесткие шины.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 100мм соответствует требованиям безопасности: имеет защиту от прикосновения и сертифицирован. Конструкция исключает возможность случайного замыкания или доступа к токоведущим элементам. FS=5 гарантирует, что при обрыве вторичной цепи не возникнет опасного перенапряжения, характерного для некоторых типов трансформаторов. Соответствует нормам ГОСТ Р МЭК 61869-2.

Преимущества

• Высокий класс точности 0.5 - подходит для учётных целей
• Огнестойкий корпус - повышенная пожарная безопасность
• Стабильная работа при температурных колебаниях
• Малые внутренние потери - снижают нагрев и энергопотери
• Закрытый корпус с защитой от прикосновения - безопасен для обслуживания
• Простота монтажа - не требуется разрыв основной цепи

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Нельзя использовать с током выше 1000 А - возможна перегрузка и потеря точности
• Вторичная нагрузка не должна превышать 10 В·А - иначе класс точности нарушится
• Только для шин определённого сечения: 100×30 мм и 60×40 мм - не совместим с другими формами
• Не рекомендован для открытых площадок без защиты от влаги - не имеет IP-защиты

Примеры использования

• Установка на главной шине вводного автомата в распределительном щите предприятия
• Подключение к цифровому счетчику электроэнергии в КРУ-10(6)/0,4 кВ
• Интеграция в системы автоматического управления насосными станциями
• Контроль тока на выходе силового трансформатора 10/0,4 кВ
• Измерение тока в цепях конвейеров, прессов, сварочных аппаратов

Практические советы

• Перед установкой убедитесь, что шина чистая и не имеет деформаций - иначе будет плохой контакт
• Вторичную обмотку никогда не оставляйте разомкнутой во время работы - даже с FS=5 это увеличивает риск повреждения
• При использовании нескольких трансформаторов на одной шине соблюдайте минимальный интервал между ними - минимум 50 мм
• Для точного учета используйте кабель сечением не менее 1,5 мм2 для подключения к приборам
• Проверяйте герметичность и состояние корпуса при ежегодном техобслуживании - особенно в условиях запыленности
• Трансформатор тока ТШП-0.66 0.5 1000/5 10ВА, диаметр 100мм от DEKraft - надежное решение для долгосрочного использования в промышленных сетях
