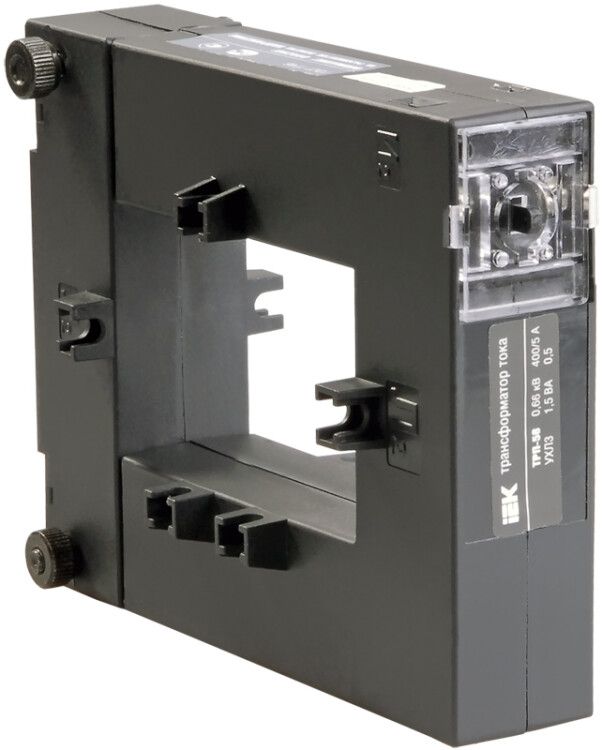

Трансформатор тока ТРП-88 1000/5 5ВА кл. точн. 0,5 | ITT88-2-D050-1000 IEK

Трансформатор тока ТРП-88 1000/5 5ВА класс точности 0,5 от IEK предназначен для точного измерения тока в цепях переменного тока до 1000 А и передачи сигнала на счетчики, устройства защиты и контроля. Этот катушечный трансформатор с окном позволяет установить его без разрывания провода, что удобно при модернизации существующих систем.

Назначение и область применения

Трансформатор тока ТРП-88 1000/5 5ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большой первичный ток (до 1000 А) в безопасный вторичный сигнал 5 А, который подключается к измерительным приборам - счетчикам, реле защиты, контроллерам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с высокими нагрузками.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который можно измерять без перегрузки;
• Вторичный ток: 5 А - стандартный выходной сигнал для большинства измерительных приборов;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в рабочем диапазоне; подходит для коммерческого учёта;
• Напряжение изоляции: 660 В - допустимое напряжение между первичными и вторичными цепями;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды;
• Габариты: 80×80×80 мм - компактный размер для установки в плотных шкафах;
• Диапазон температур: от –45 C до +50 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Срок службы: 25 лет - долговечная конструкция при соблюдении условий эксплуатации;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение;
• Монтаж: через окно - без демонтажа проводника;
• Сертификация: соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, внесён в госреестр средств измерений №54961-13.

Совместимость и монтаж

Трансформатор тока ТРП-88 1000/5 5ВА класс точности 0,5 имеет монтажное исполнение «с окном». Его устанавливают вокруг фазового проводника без его разрезания - достаточно развести контакты, поместить провод внутрь и закрыть корпус. Подходит для монтажа на монтажную плату внутри распределительных щитов. Для работы требуется замкнутая вторичная цепь - нельзя оставлять выводы 5 А разомкнутыми во время прохождения тока, чтобы избежать повреждения изоляции и опасного напряжения.

Безопасность и стандарты

Трансформатор тока ТРП-88 1000/5 5ВА класс точности 0,5 соответствует требованиям ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Это значит, что он допущен к использованию в системах коммерческого учёта энергии. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Напряжение изоляции 660 В гарантирует безопасность при работе в сетях до 660 В.

Преимущества

• Высокая точность класса 0,5 - необходима для законного учёта электроэнергии;
• Установка без отключения питания - экономия времени при обслуживании;
• Широкий температурный диапазон - надёжная работа даже в неотапливаемых помещениях;
• Долгий срок службы - снижает затраты на замену;
• Сертифицирован и внесён в госреестр - легально применяется в коммерческом учёте;
• Компактные габариты - легко помещается в ограниченном пространстве щита.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 1000 А - возможна перегрузка и потеря точности;
• IP20 не обеспечивает защиту от пыли и брызг - не использовать вне закрытых щитов;
• Запрещено оставлять вторичную цепь разомкнутой при наличии тока в первичной - риск возникновения высокого напряжения и повреждения оборудования;
• Не рекомендован для установки на многожильных проводах с диаметром больше 80 мм - необходимо совпадение с внутренним окном;
• Не подходит для измерения постоянного тока - работает только с переменным током.

Примеры использования

• Учёт электроэнергии на вводе в производственный цех с нагрузкой около 1000 А;
• Подключение к цифровому счётчику в распределительном щите торгового центра;
• Передача сигнала тока на реле перегрузки в системе автоматизации станка;
• Модернизация старой системы учёта без отключения силовой линии.

Практические советы

• Выбирайте ТРП-88 1000/5 5ВА класс точности 0,5 только тогда, когда ваша нагрузка близка к 1000 А - для меньших значений лучше взять трансформатор с меньшим коэффициентом;
• Обязательно используйте медные перемычки с минимальным сечением 2,5 мм2 для вторичной цепи - это сохраняет точность и предотвращает нагрев;
• Проверьте диаметр проводника перед установкой - он должен свободно входить в окно 80 мм;
• При монтаже на монтажную плату убедитесь, что есть достаточный зазор для теплоотвода - особенно при длительной работе на пределе;
• После подключения всегда проверяйте целостность вторичной цепи - размыкание под нагрузкой опасно!
