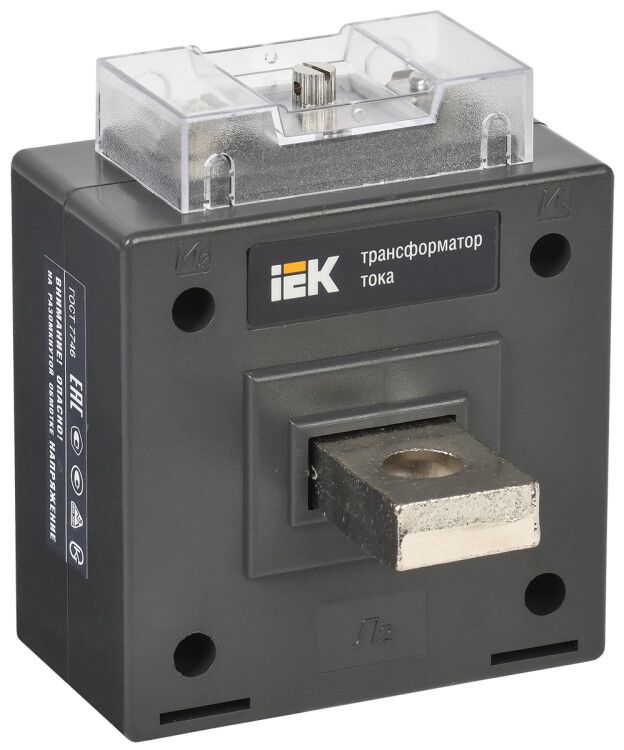

Трансформатор тока ТТИ-А 1000/5А кл. точн. 0.5S 5В.А IEK ITT10-3-05-1000 ITT10-3-05-1000-08

Трансформатор тока ТТИ-А 1000/5А 5ВА класс 0,5S от IEK предназначен для точного измерения тока в цепях переменного напряжения до 660 В и передачи сигнала счетчикам, системам автоматизации и защитным устройствам. Этот трансформатор тока ТТИ-А 1000/5А 5ВА класс 0,5S обеспечивает надежную работу в условиях промышленных объектов с длительным сроком службы - до 25 лет.

Назначение и область применения

Трансформатор тока ТТИ-А 1000/5А 5ВА класс 0,5S используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 1000 А) в безопасный уровень 5 А, который можно подключить к измерительным приборам - счётчикам, анализаторам качества сети, реле защиты и контроллерам. Применяется в распределительных щитах, на вводах предприятий, в промышленных установках, где требуется высокая точность измерений.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных приборов;
• Номинальная мощность: 5 ВА - нагрузка, которую трансформатор может питать без потери точности; важно соблюдать этот параметр при подключении приборов;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5 % в широком диапазоне токов, включая малые нагрузки (от 1 % от номинала); подходит для коммерческого учёта;
• Рабочее напряжение: 660 В - максимальное напряжение изолирующей части, допустимое в цепи;
• Тип трансформатора: катушечный - однократно проходящий, без размыкания провода; монтируется вокруг токоведущей шины;
• Материал шины: медь - обеспечивает низкое тепловое сопротивление и долговечность;
• Количество обмоток: одна - только вторичная, что соответствует стандартному решению для учётных задач;
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищает от воды и пыли - требует установки внутри закрытых корпусов;
• Диапазон температур: от –45 C до +50 C - работает в холодных и жарких помещениях, включая необогреваемые зоны;
• Срок службы: 25 лет - рассчитан на продолжительную эксплуатацию без замены;
• Климатическое исполнение: УХЛ3 - умеренный и холодный климат с повышенной влажностью;
• Подключение: винтовое - для подсоединения вторичной обмотки используются болты M4–M6;
• Сертификация: есть - имеет свидетельство об утверждении типа средства измерений CN.С.34.083.A №47195 и соответствие ГОСТ 7746 и ТУ 3414-001-18461115-2006.

Совместимость и монтаж

Трансформатор тока ТТИ-А 1000/5А 5ВА класс 0,5S монтируется на монтажную плату или прямо на токоведущую шину через отверстие в корпусе устройства. Шина должна иметь круглое сечение с внешним диаметром, подходящим под внутреннее окно трансформатора - проверьте габариты перед установкой. Подключение вторичной обмотки выполняется винтовыми зажимами - используйте провода сечением не менее 1,5 мм2. Обязательно замыкайте вторичную обмотку перед включением цепи - разрыв во время работы вызывает опасное повышение напряжения!

Безопасность и стандарты

Трансформатор тока ТТИ-А 1000/5А 5ВА класс 0,5S соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Сертифицирован как средство измерений государственным органом, что позволяет использовать его в официальных схемах коммерческого учёта. Защита от прикосновения реализована конструкцией - невозможно случайно задеть токоведущие элементы при установленном состоянии. Напряжение 660 В обеспечивает безопасную работу в сетях до 1 кВ.

Преимущества

• Высокая точность класса 0,5S - идеально для оплаты по счётчику, особенно при низких нагрузках;
• Катушечная форма - легко устанавливается на уже смонтированную шину без её демонтажа;
• Долгий срок службы - снижает затраты на обслуживание и замену;
• Широкий температурный диапазон - подходит для установки вне помещений или в сырых зонах;
• Сертификаты и награды - подтверждают качество и законность применения в учётных системах.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока частотой 50/60 Гц;
• IP20 не защищает от влаги и пыли - нельзя устанавливать в открытых или влажных местах без дополнительной герметизации;
• Запрещено работать с разомкнутой вторичной обмоткой - риск возникновения высокого напряжения и повреждения оборудования;
• Нагрузка выше 5 ВА приводит к увеличению погрешности - не подключайте больше одного прибора без расчёта суммарной нагрузки;
• Не предназначен для защиты от перегрузок - только для измерения и передачи сигнала.

Примеры использования

• На главном вводе промышленного предприятия для учёта расхода электроэнергии;
• В распределительных щитах 0,4 кВ рядом с многотарифными счётчиками;
• В системах автоматического управления насосами, компрессорами и конвейерами для контроля тока;
• Как часть системы мониторинга энергоэффективности в логистических комплексах и складах.

Практические советы

• Перед установкой проверьте, чтобы токоведущая шина имела диаметр меньше внутреннего отверстия трансформатора - иначе он не наденется;
• Обязательно используйте перемычку или тестовый ящик на вторичной обмотке при работе с оборудованием - это исключит риск поражения;
• Выбирайте измерительные приборы с суммарной нагрузкой ≤5 ВА - лучше брать запас 10–20 %;
• При использовании нескольких трансформаторов в одной цепи следите за одинаковым направлением полярности - ошибки включают в противофазу;
• Проверяйте целостность изоляции и состояние контактов каждые 2–3 года - даже при заявленных 25 годах службa требует периодической диагностики.
