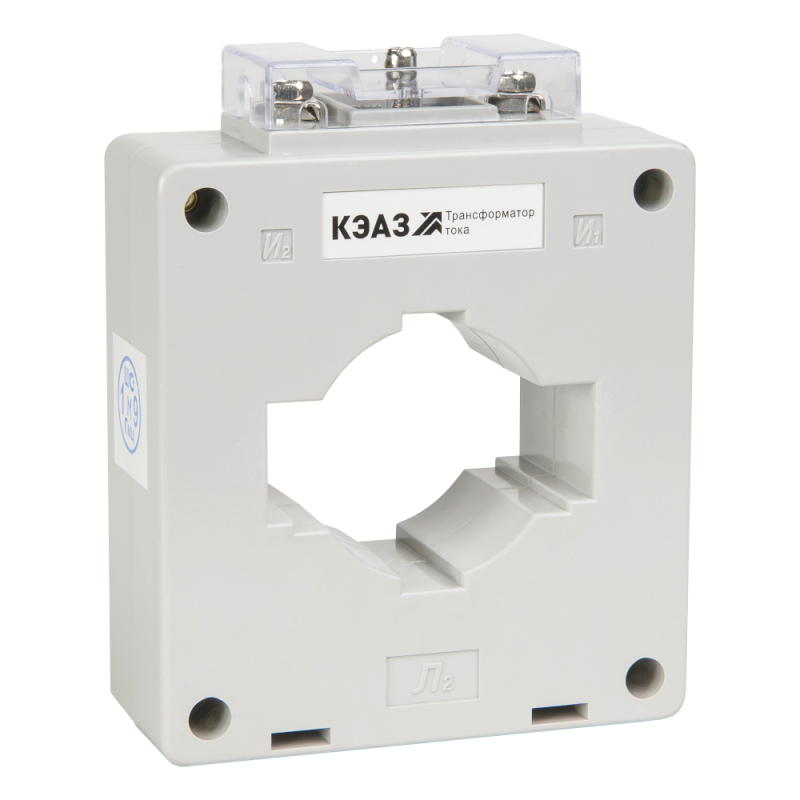

Измерительный трансформатор тока ТТК-60-1000/5А-10ВА-0,5S-УХЛ3-КЭАЗ - 318642

Трансформатор тока ТТК-60-1000/5А-10ВА-0,5S-УХЛ3 от КЭАЗ предназначен для измерения и защиты в цепях переменного тока до 1000 А. Этот однофазный трансформатор с классом точности 0,5S обеспечивает высокую точность даже при малых токах, что делает его подходящим для учётных систем и устройств автоматизации. Артикул 318642 соответствует модели из серии ТТК, рассчитанной на надёжную работу в условиях умеренного и холодного климата.

Назначение и область применения

Трансформатор тока ТТК-60-1000/5А-10ВА-0,5S-УХЛ3 используется для преобразования больших значений тока (до 1000 А) в безопасный для измерительных приборов уровень - 5 А. Применяется в системах коммерческого и технического учёта электроэнергии, релейной защите, автоматике и контрольно-измерительных устройствах. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ. Особенно эффективен там, где требуется высокая точность измерений при низких нагрузках - например, при частичной загрузке линий.

Технические характеристики

• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - гарантирует погрешность не более 0,5% в диапазоне от 1% до 120% от номинала, включая малые токи
• Диаметр отверстия: 45 мм - позволяет проходить одному проводнику сечением до ~95 мм2
• Монтажное исполнение: с окном - монтируется на токоведущую шину без её разрыва
• Вторичное подключение: винтовое - удобно для подключения медных жил сечением до 2,5 мм2
• Фактор ограничения перенапряжения FS 10 - предотвращает пробой изоляции при аварийных перегрузках
• Степень защиты от прикосновения: да - корпус исключает доступ к токоведущим частям
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор не имеет внутренней нагрузки; требует внешнего подключения измерительных приборов
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Трансформатор тока ТТК-60-1000/5А-10ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счётчики, амперметры, реле защиты, анализаторы качества энергии. Монтаж выполняется путём протягивания фазного провода через центральное отверстие 45 мм. Нет необходимости отключать питание или разрезать шину. Винтовые зажимы на выводах S1 и S2 позволяют легко подключить кабели сечением до 2,5 мм2. Обязательно соблюдайте полярность: S1 подключается к входу прибора, S2 - к выходу. После монтажа вторичная цепь должна быть замкнута - разрыв недопустим!

Безопасность и стандарты

Трансформатор тока ТТК-60-1000/5А-10ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58843-2020 и международным нормам IEC 61869-2. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим элементам. Фактор FS 10 гарантирует, что при возникновении сверхтоков (например, при КЗ) напряжение на вторичной обмотке не превысит безопасный порог, предотвращая повреждение оборудования и риск для персонала.

Преимущества

• Высокая точность класса 0,5S - идеален для учёта энергии при низких нагрузках
• Монтаж без разрыва цепи - экономит время при установке и обслуживании
• Надёжная изоляция и защита от прикосновения - снижают риски при работе вблизи токоведущих частей
• Климатическое исполнение УХЛ3 - стабильная работа в суровых условиях, включая холодные склады и открытые щитовые
• Совместимость с широким спектром измерительных устройств - универсальность решения

Ограничения применения

• Не предназначена для постоянной работы при токах выше 1000 А - возможен перегрев и потеря точности
• Нулевая номинальная мощность (0 В·А) означает, что нельзя использовать без внешней нагрузки - обязательно подключайте измерительный прибор или балластное сопротивление
• Не применяется в трёхфазных системах без установки трёх экземпляров - каждый трансформатор работает только на одной фазе
• Не рекомендован для установки в местах с постоянными механическими воздействиями или вибрацией - может нарушиться контакт в винтовых зажимах

Примеры использования

• Подключение к электросчётчикам в крупных промышленных объектах с потреблением около 1000 А
• Интеграция в системы релейной защиты двигателей и компрессоров
• Установка на шины в распределительных пунктах для мониторинга нагрузки
• Использование в системах SCADA и АСКУЭ для сбора данных о токовой нагрузке

Практические советы

• Перед монтажом проверьте, чтобы проводник помещался в отверстие 45 мм - слишком толстый провод не войдёт
• Обязательно закоротите вторичную обмотку перед отключением прибора - размыкание под нагрузкой опасно!
• Выбирайте измерительные приборы с суммарной нагрузкой не более 10 В·А - хотя заявлено 0 В·А, реальная допустимая нагрузка определяется конструкцией и классом точности
• При использовании в многожильных системах используйте один ТТК-60-1000/5А-10ВА-0,5S-УХЛ3 на каждую фазу
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев и погрешности измерений
