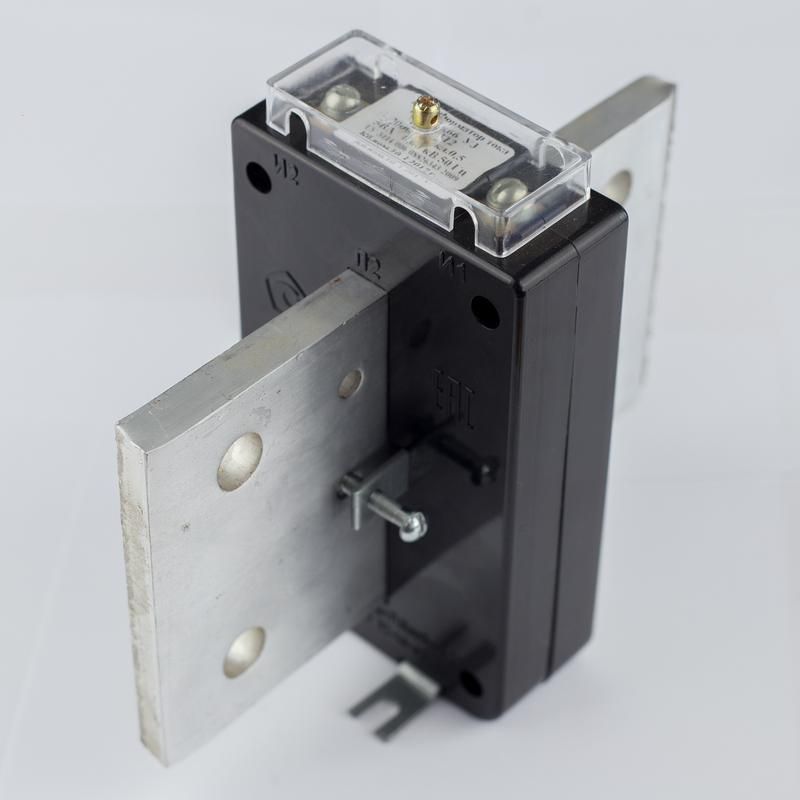

Трансформатор тока Т-0.66 1000/5А кл. точн. 0.5S 5В.А Кострома ОС0000002207 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5S 5 ВА от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до значений, совместимых с измерительными приборами и устройствами защиты. Применяется в энергообъектах с напряжением до 660 В, где требуется точное измерение и надёжная релейная защита.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5S 5 ВА преобразует большие токи (до 1000 А) в стандартный вторичный ток 5 А. Это позволяет подключать к нему счетчики, амперметры, реле защиты и другие приборы без прямого контакта с силовой цепью. Устройство используется в распределительных щитах, на вводах питания, в промышленных установках и объектах ЖКХ, где важна точность измерений и защита оборудования от перегрузок.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный рабочий ток, который можно измерять через трансформатор;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Напряжение изоляции: 660 В - допустимое напряжение сети, для которой рассчитан трансформатор;
• Номинальная мощность: 5 В·А - нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов (от 1% до 120% от номинала), включая малые нагрузки; буква “S” указывает на повышенную точность при низких токах;
• Коэффициент безопасности FS 10 - при КЗ ток во вторичной обмотке не превысит в 10 раз номинальный, что защищает приборы от повреждения;
• Однофазное исполнение - работает в однофазных цепях или как один элемент в трёхфазной системе;
• Одна вторичная обмотка - поддерживает подключение одного измерительного контура;
• Винтовое присоединение вторичной обмотки - надёжный контакт, требующий затяжки отверткой;
• Монтаж с шиной - устанавливается на токоведущую шину без разрыва цепи.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5S 5 ВА монтируется на шину сечением, соответствующим его внутреннему проходному отверстию. Диаметр отверстия не указан, но типовое исполнение “с шиной” предполагает установку на прямоугольную медную или алюминиевую шину. Для правильного монтажа необходимо:

• Отключить питание перед установкой;
• Убедиться, что шина имеет достаточную жесткость и плотно прилегает к корпусу трансформатора;
• Не допускать механических усилий на выводы вторичной обмотки - они фиксируются винтами M4–M6;
• Подключать вторичную обмотку только к нагрузке, не превышающей 5 В·А (например, счетчик с потреблением ≤1 В·А + провода с сечением ≥2,5 мм2);
• Обязательно заземлять одну точку вторичной цепи - это исключает опасное напряжение на корпусе при пробое изоляции.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 1000/5 А класс точности 0.5S 5 ВА сертифицирован и соответствует требованиям ГОСТ Р 8.629-2017 и МЭК 61869-2. Коэффициент безопасности FS 10 обеспечивает защиту измерительных приборов при аварийных режимах. Наличие сертификата подтверждает соответствие нормам безопасности для использования в промышленных и коммунальных сетях.

Преимущества

• Высокая точность класса 0.5S - идеально для учёта электроэнергии в условиях переменной нагрузки;
• Защита от перегрузок благодаря FS 10 - продлевает срок службы подключённых приборов;
• Установка без разрыва цепи - экономит время при модернизации или диагностике;
• Надёжное винтовое соединение - минимизирует риск окисления и нагрева контактов;
• Работает в сетях до 660 В - подходит для средних и крупных предприятий, не требует дорогостоящего оборудования.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе частотой 50 Гц;
• Нельзя использовать при токе выше 1000 А - возможен перегрев и потеря точности;
• Вторичная нагрузка не должна превышать 5 В·А - иначе класс точности 0.5S нарушится;
• Не рекомендуется применять в условиях сильных внешних магнитных полей - может возникнуть дополнительная погрешность;
• Не предназначен для работы в открытых помещениях без защиты от осадков - IP-класс не указан, значит, нужна установка внутри щита.

Примеры использования

• Подключение к электросчётчику в распределительном щите промышленного цеха с током нагрузки около 800 А;
• Использование в системе релейной защиты на вводе 660 В в котельной или насосной станции;
• Монтаж в качестве контрольного трансформатора для автоматизации технологического процесса;
• Установка в группе из трёх единиц для измерения токов в трёхфазной сети (по одной на каждую фазу).

Практические советы

• Перед установкой проверьте, чтобы шина была чистой и не имела деформаций - плохой контакт увеличивает нагрев и погрешность;
• Выбирайте нагрузку на вторичной стороне с запасом: если счётчик потребляет 2 В·А, используйте провода сечением не менее 2,5 мм2 и длиной до 5 метров - суммарная нагрузка не должна превышать 5 В·А;
• Никогда не оставляйте вторичную обмотку разомкнутой при работе - это создаёт опасное высокое напряжение;
• При замене старого трансформатора сверьте параметры: новый Т-0.66 1000/5 А класс точности 0.5S 5 ВА от ФКУ ИК-1 (Кострома) должен полностью соответствовать по току, мощности и классу точности;
• Для точного учёта в условиях слабых нагрузок (менее 10% от 1000 А) выбирайте именно класс 0.5S - обычные 0.5 не справятся.
