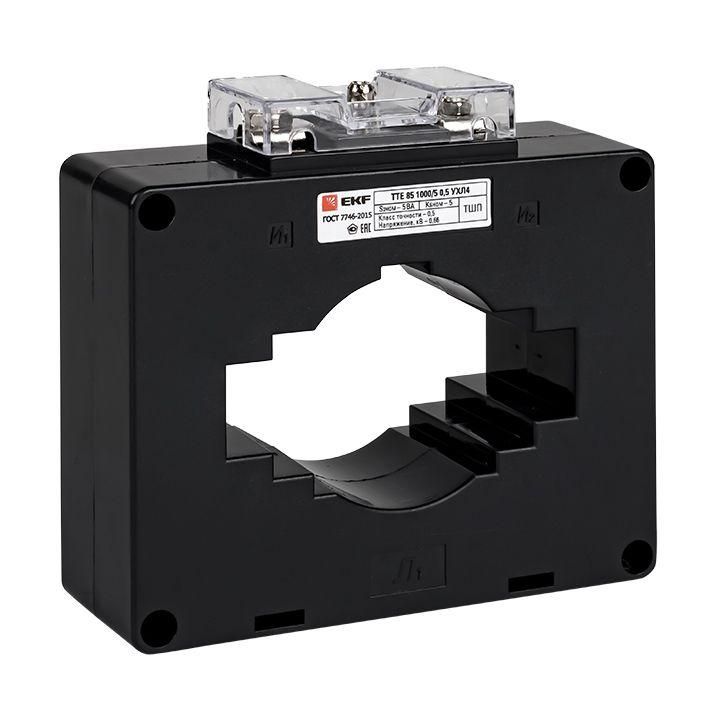

Трансформатор тока ТТЕ 85 1000/5А кл. точн. 0.5 5В.А EKF tte-85-1000/tc-85-1000

Трансформатор тока ТТЭ-85-1000/5А класс точности 0,5 без шины - компактное устройство для измерения и передачи тока в цепях переменного тока до 660 В. Произведён бренда EKF в серии PROxima, артикулы tc-85-1000 и tte-85-1000. Подходит для установки на монтажную плату в распределительных щитах, системах учёта и автоматизации.

Назначение и область применения

Трансформатор тока ТТЭ-85-1000/5А предназначен для преобразования больших значений тока (до 1000 А) в безопасный для измерительных приборов сигнал - 5 А. Он передаёт информацию о токе в счётчики электроэнергии, реле защиты, контроллеры и другие устройства контроля. Применяется в распределительных устройствах, панелях управления, промышленных станках, конвейерах и других объектах с высокими токовыми нагрузками. Устройство работает в сетях переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5%, что соответствует требованиям для коммерческого учёта энергии;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети;
• Частота: 50 Гц - оптимизирован для стандартной промышленной сети;
• Коэффициент безопасности FS 10 - при аварийных перегрузках ток может достигать 10×1000 А без повреждения трансформатора;
• Габариты: 52×55×55 мм - компактный размер для плотной компоновки;
• Тип подключения: винтовое - надёжное и проверенное соединение проводов;
• Способ монтажа: монтажная плата - крепится через отверстия на печатной плате или жестком основании;
• Монтажное исполнение: с окном - позволяет одеть на шину без её разрезания;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможны колебания влажности;
• Диапазон температур: от –45 до +55 C - выдерживает экстремальные условия внутри щитов;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытом корпусе;
• Нормативный документ: ГОСТ 7746-2001 - соответствие российскому стандарту на трансформаторы тока.

Совместимость и монтаж

ТТЭ-85-1000/5А устанавливается на монтажную плату с помощью крепёжных отверстий. Его окно позволяет надеть на токоведущую шину диаметром до 12–15 мм - разрывать шину не требуется. Вторичная обмотка подключается винтовыми зажимами: используйте провода сечением 0,5–2,5 мм2. Обязательно замыкайте вторичную обмотку при работе - размыкание под нагрузкой вызывает опасное повышенное напряжение. Для правильной работы необходимо соблюдать полярность: вход L1 и выход S1 должны быть согласованы с направлением тока.

Безопасность и стандарты

Трансформатор тока ТТЭ-85-1000/5А сертифицирован и соответствует ГОСТ 7746-2001. Коэффициент безопасности FS 10 гарантирует сохранение целостности при кратковременных перегрузках. Однако из-за степени защиты IP00 устройство нельзя использовать вне защищённого корпуса - риск поражения током и повреждения от пыли и влаги. Все работы с подключением выполняйте при отключенном питании.

Преимущества

• Высокая точность (класс 0,5) - идеально для учёта энергии и коммерческих расчетов;
• Компактные габариты - легко помещается даже в плотно заполненные щиты;
• Винтовое подключение - долговечное, не требует специнструментов;
• Оконная конструкция - быстрый монтаж без демонтажа шины;
• Работает при низких температурах - подходит для неотапливаемых помещений и зимних условий;
• Поддержка коэффициента FS 10 - увеличивает срок службы при аварийных режимах.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 1000 А - возможны искажения показаний и перегрев;
• IP00 - обязательно размещать в герметичном или закрытом щите; открытая установка недопустима;
• Запрещено размыкать вторичную цепь при наличии тока в первичной обмотке - возникает высокое напряжение, опасное для жизни и оборудования;
• Не используется в цепях постоянного тока - только для 50 Гц переменного тока;
• Не рекомендован для наружной установки или в условиях с солеными туманами, химическими выбросами - климат УХЛ4 не покрывает такие среды.

Примеры использования

• Установка в вводно-распределительном устройстве (ВРУ) для подключения счетчиков активной и реактивной энергии;
• Интеграция в системы автоматического управления насосными станциями или вентиляционными комплексами;
• Контроль тока в цепях питания промышленных станков с ЧПУ;
• Фиксация потребления в распределительных щитах торговых центров, складских комплексов и производственных линий;
• Системы релейной защиты - срабатывание при превышении тока свыше заданного порога.

Практические советы

• Перед монтажом проверьте, чтобы шина проходила свободно через окно - внутренний диаметр окна около 12 мм;
• При подключении вторичной обмотки используйте качественные медные провода, не перетягивайте винты - это снижает контактное сопротивление;
• Обязательно подключите вторичную цепь к нагрузке (например, счётчику) до включения питания - никогда не оставляйте её разомкнутой;
• При использовании нескольких трансформаторов в одной цепи следите за одинаковой ориентацией полярности (L1-S1);
• Для удобства обслуживания оставьте доступ к винтовым клеммам - они находятся на торцевой стороне корпуса;
• Проверяйте нагрев корпуса при длительной нагрузке - если температура превышает +55 C, возможно, превышена допустимая мощность.
