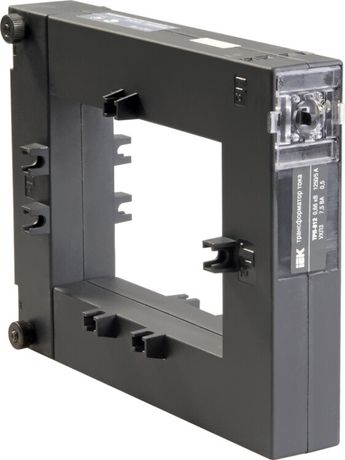

Трансформатор тока ТРП-812 1000/5 5ВА кл. точн. 0,5 | ITT812-2-D050-1000 IEK

Трансформатор тока ТРП-812 1000/5 5ВА класс точности 0,5 от IEK предназначен для точного измерения тока в цепях до 1000 А и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt812-2-d050-1000 соответствует сертифицированному типу средства измерений и подходит для установки в существующие шины без разрыва цепи.

Назначение и область применения

Трансформатор тока ТРП-812 1000/5 5ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует высокий первичный ток (до 1000 А) в безопасный вторичный сигнал 5 А, который подключается к счётчикам, реле защиты, анализаторам качества энергии и другим измерительным приборам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станциях, конвейерах, насосных группах и других участках с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Номинальная мощность: 5 В·А - достаточна для подключения стандартных счётчиков и реле
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5 % в рабочем диапазоне
• Напряжение изоляции: 660 В - допустимо для сетей до 660 В переменного тока
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от –45 C до +50 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Габариты: 80×120×80 мм - компактный размер для установки в плотных щитах
• Срок службы: 25 лет - долговечная конструкция при соблюдении условий эксплуатации

Совместимость и монтаж

Трансформатор тока ТРП-812 1000/5 5ВА класс точности 0,5 имеет катушечную форму с окном - монтируется вокруг провода без его отсоединения. Монтаж выполняется на монтажную плату или шину через фиксирующие элементы. Вторичная обмотка подключается через винтовые зажимы - подходят провода сечением до 2,5 мм2. Для правильной работы необходимо, чтобы первичный провод проходил строго по центру окна. Диаметр окна не указан, но по габаритам он рассчитан на проводники до 30–35 мм в диаметре - проверьте соответствие перед установкой.

Безопасность и стандарты

Трансформатор тока ТРП-812 1000/5 5ВА класс точности 0,5 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Прошёл испытания и внесён в Государственный реестр средств измерений под № 54961-13. Защита от прикосновения реализована конструкцией корпуса - предотвращает случайный контакт с токоведущими частями. Сертификат подтверждает возможность использования в системах коммерческого учёта.

Преимущества

• Высокая точность класса 0,5 - необходима для официального учёта электроэнергии
• Катушечная конструкция с окном - позволяет установить без отключения питания
• Широкий температурный диапазон - надёжно работает в неотапливаемых помещениях и на улице внутри щитов
• Долгий срок службы - снижает затраты на замену и обслуживание
• Сертифицирован и внесён в госреестр - легален для использования в договорах с энергоснабжающими организациями

Ограничения применения

• Не предназначен для постоянного перегруза выше 1000 А - возможны погрешности и перегрев
• IP20 не защищает от влаги и пыли - нельзя использовать во влажных или запылённых средах без дополнительной защиты
• Требуется строгая центровка провода в окне - смещение вызывает увеличение погрешности
• Номинальная мощность 5 В·А ограничивает количество подключаемых приборов - не рекомендуется подключать больше одного счётчика и одного реле одновременно
• Не подходит для импульсных или несинусоидальных токов - требует чистой синусоидальной формы тока

Примеры использования

• Подключение к трёхфазному счётчику в главном распределительном щите промышленного предприятия
• Измерение тока на вводе в ЖКХ для формирования показаний по нормативам
• Передача сигнала в реле максимального тока для защиты оборудования
• Мониторинг нагрузки на конвейере в пищевой промышленности
• Установка в щитах на тепловых пунктах и насосных станциях

Практические советы

• Перед монтажом убедитесь, что первичный провод не повреждён и имеет нужный диаметр - он должен свободно входить в окно без усилия
• Закручивайте винты вторичной обмотки с моментом, указанным в инструкции - недостаточно или слишком сильно затянутый контакт даёт погрешность
• Проверяйте полярность при подключении - неверная фазировка исказит показания счётчика
• Не используйте этот трансформатор тока ТРП-812 1000/5 5ВА класс точности 0,5 в качестве защитного - он не рассчитан на быстрое срабатывание при КЗ
• При необходимости параллельного подключения нескольких приборов - убедитесь, что суммарная нагрузка не превышает 5 В·А
• Для длительной эксплуатации в условиях влажности - поместите трансформатор в герметичный бокс или используйте дополнительную термоусадку
