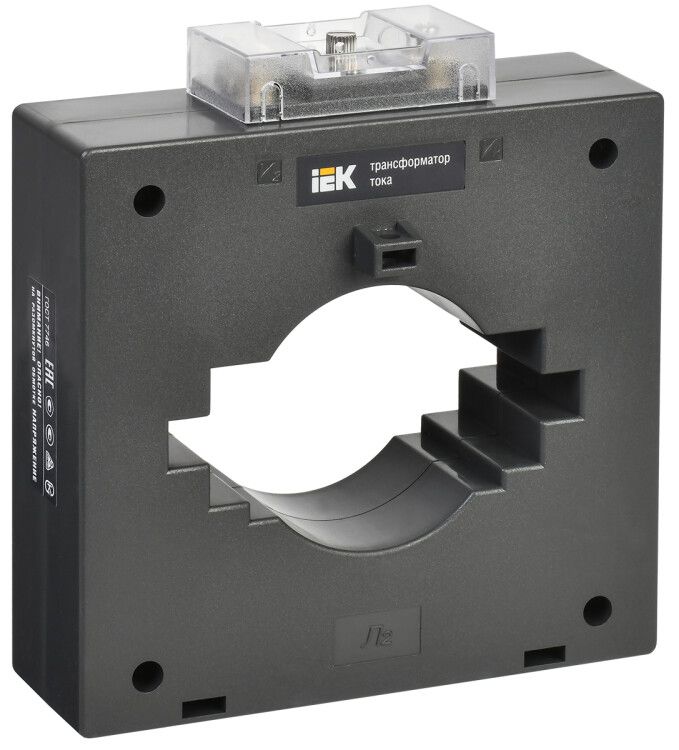

Трансформатор тока ТТИ-100 1000/5А 15ВА без шины класс точности 0.5 - ITT60-2-15-1000 IEK

Трансформатор тока ТТИ-100 1000/5А 15ВА класс точности 0,5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt60-2-15-1000 соответствует модели многовиткового катушечного трансформатора с окном для прохода провода.

Назначение и область применения

Трансформатор тока ТТИ-100 1000/5А 15ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии, где требуется высокая точность измерений. Применяется в схемах с подключением счетчиков, реле защиты, измерительных приборов и систем автоматического управления. Подходит для установки в распределительных щитах, на шинах и в оборудовании с большими токами нагрузки - например, на вводах зданий, в промышленных станциях, на конвейерах и насосных станциях.

Технические характеристики

• Номинальный первичный ток: 1000 А - способен работать с токами до этой величины без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выход для подключения измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Номинальная вторичная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке; важно не превышать этот предел;
• Рабочее напряжение: 660 В - допустимо применение в сетях до этого значения;
• Однофазное исполнение - рассчитан на работу в однофазных цепях;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги, требует установки внутри закрытых корпусов;
• Монтажное исполнение: с окном - позволяет надеть на проводник без его разрезания;
• Способ монтажа: монтажная плата - крепится к плате или панели через отверстия, не требует DIN-рейки;
• Климатическое исполнение УХЛ3 - работает при температуре от −40C до +40C и в условиях повышенной влажности, подходит для помещений с контролируемым микроклиматом;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Вторичное подключение: винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2;
• Сертифицирован: да - имеет свидетельство об утверждении типа средств измерений (№28139-12) и внесен в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-100 1000/5А 15ВА класс точности 0,5 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, анализаторы качества сети, реле защиты, преобразователи сигналов. Для правильной работы необходимо:

• Не замыкать вторичную обмотку во время монтажа - это повредит трансформатор;
• Подключать только нагрузку суммарной мощностью ≤15 В·А - превышение вызывает увеличение погрешности;
• Закреплять на жёстком основании - вибрации влияют на точность;
• Обеспечивать доступ к винтовым клеммам для обслуживания;
• Производить монтаж при отключенном питании - даже при малой нагрузке возможен высокий потенциал на вторичке при разрыве цепи.

Безопасность и стандарты

Трансформатор тока ТТИ-100 1000/5А 15ВА класс точности 0,5 соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006. Обладает защитой от прикосновения - внутренние части недоступны при установленном корпусе. Сертификат в госреестре №28139-12 подтверждает соответствие требованиям к средствам измерений для коммерческого учёта. Материалы корпуса и изоляции обеспечивают безопасную работу в течение всего срока службы при нормальных условиях.

Преимущества

• Высокая точность класса 0,5 - необходима для законного учёта электроэнергии;
• Катушечная конструкция обеспечивает стабильность параметров при изменении температуры и нагрузки;
• Винтовое подключение - надёжное и проверенное временем решение для постоянных соединений;
• Срок службы 25 лет - снижает затраты на замену оборудования;
• Сертифицирован и внесён в госреестр - легализован для использования в официальных схемах учёта.

Ограничения применения

• Не применяется в трёхфазных системах без трёх экземпляров - каждый трансформатор работает только на одной фазе;
• IP20 не защищает от пыли и влаги - нельзя использовать в открытых или сырых помещениях без дополнительной защиты;
• Нагрузка выше 15 В·А приводит к искажению сигнала и неверному показанию счётчика - не подключайте несколько приборов без расчёта суммарной мощности;
• Не рекомендован для импульсных или несинусоидальных токов - может давать значительную погрешность;
• Требует установки на прямую часть проводника - не подходит для гибких кабелей с радиусом изгиба менее 10×диаметра.

Примеры использования

• Установка на вводном автомате в административном здании для подключения коммерческого счётчика;
• Интеграция в панель управления насосной станции для контроля тока и аварийного отключения;
• Подключение к анализатору качества электроэнергии в промышленном цехе;
• Фиксация на шине распределительного щита 0,4 кВ для сбора данных в системе АСКУЭ.

Практические советы

• Перед монтажом проверьте, чтобы проводник проходил точно через центр окна - смещение увеличивает погрешность;
• Используйте провода сечением 1–2,5 мм2 для вторичной цепи - слишком толстые трудно зажать, тонкие перегреваются;
• При подключении нескольких приборов сложите их мощности - если сумма >15 В·А, используйте трансформатор с большей номинальной мощностью;
• Проверяйте целостность вторичной цепи перед включением питания - разрыв цепи при наличии тока в первичке опасен!
• Для долговременной эксплуатации в УХЛ3 - регулярно осматривайте контакты на окисление, особенно в местах с колебаниями влажности.
