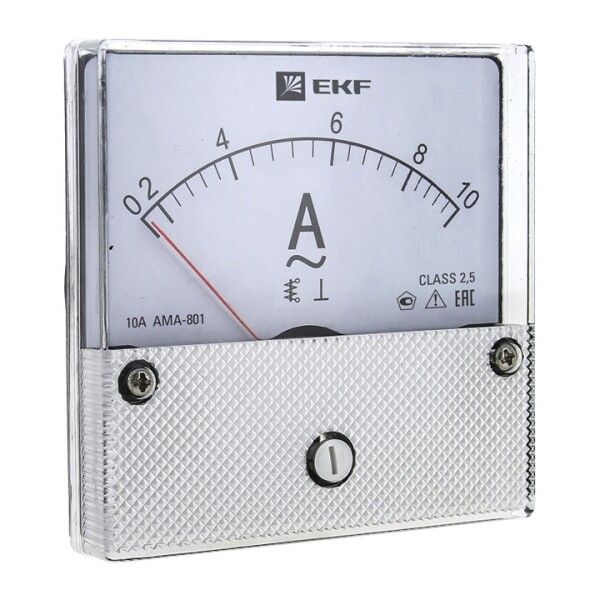

Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 1000А трансф. подкл. EKF am-a801-1000/ama-801-1000

Амперметр аналоговый на панель 80×80 (круглый вырез) 1000А с трансформаторным подключением и классом точности 2,5 - прибор для визуального контроля тока в сетях переменного напряжения до 380 В. Модель EKF PROxima am-a801-1000 рассчитана на работу через трансформатор тока и подходит для установки в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 80×80 предназначен для измерения силы тока в однофазных цепях переменного тока. Он используется в качестве индикатора нагрузки в электрощитах, где требуется постоянный визуальный контроль за током. Применяется в системах управления, на производстве, в ЖКХ, офисных и общественных зданиях. Подходит для мониторинга работы оборудования: насосов, компрессоров, конвейеров, освещения и других устройств, потребляющих ток до 1000 А.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный ток: 1000 А (по первичной обмотке трансформатора)
• Номинальный ток вторичной обмотки ТТ: 5 А - стандартный выход для подключения к амперметру
• Класс точности: 2,5 - допустимая погрешность +-2,5% от верхнего предела измерения
• Напряжение сети: До 380 В
• Измерительная система: Магнитомягкое железо - обеспечивает стабильную работу при перегрузках и колебаниях частоты
• Угол отклонения стрелки: 90° - оптимальный угол для удобного считывания показаний
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (частичная защита от пыли); не герметичен, не для улицы
• Потеря мощности: 0 Вт - не нагревается и не влияет на энергопотребление цепи
• Монтажная ширина: 5 модулей (стандарт DIN-рейки)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативный документ: ГОСТ 8711-93 - соответствует требованиям к аналоговым измерительным приборам

Совместимость и монтаж

Амперметр EKF PROxima am-a801-1000 подключается исключительно через трансформатор тока (ТТ) с номиналом 5 А на вторичной обмотке. Непосредственно в сеть он не включается! Для правильной работы необходимо использовать ТТ с коэффициентом трансформации 1000/5 А.

Монтаж осуществляется в панели щита с круглым вырезом диаметром 76–78 мм. Корпус имеет фланец с креплениями, которые фиксируют прибор сзади. Устанавливается на монтажную плату или прямо в стенку щита. Совместим с любыми щитами, имеющими стандартный вырез 80×80 мм. Не требует внешнего питания - работает от сигнала тока через ТТ.

Безопасность и стандарты

Прибор сертифицирован и соответствует ГОСТ 8711-93. Класс защиты IP20 гарантирует безопасность при работе внутри закрытых щитов - исключает случайное прикосновение к токоведущим элементам. Сертификация подтверждает соответствие требованиям безопасности для промышленного и бытового использования. Не рекомендуется применять в средах с высокой запылённостью, агрессивными газами или влажностью выше 90%.

Преимущества

• Не требует внешнего питания - надёжность и автономность
• Высокая механическая прочность корпуса и стекла
• Широкий угол отклонения стрелки (90°) - легко читаемые показания даже под углом
• Поддержка стандартного трансформатора тока 5 А - совместим с большинством промышленных ТТ
• Компактный формат 80×80 мм - легко заменить старый прибор без переделки щита

Ограничения применения

• Работает только с переменным током - не подходит для постоянного тока (DC)
• Только через трансформатор тока; нельзя подключать напрямую к проводникам
• Защита IP20/IP50 - не предназначена для открытых площадок, улиц, сырых помещений
• Класс точности 2,5 - не подходит для прецизионных измерений (например, в лабораториях)
• Не имеет цифрового вывода - данные можно получить только визуально

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Индикация нагрузки на главном автомате промышленного станка
• Мониторинг тока в системе кондиционирования воздуха
• Фиксация максимальной нагрузки на конвейере в пищевой промышленности
• Замена устаревшего аналогового прибора в существующем щите без изменения габаритов

Практические советы

• Обязательно проверьте коэффициент трансформации вашего ТТ - он должен быть 1000/5 А. При другом значении показания будут некорректными.
• При монтаже соблюдайте полярность вторичной обмотки ТТ - неверное подключение может вызвать обратное отклонение стрелки.
• Не используйте этот амперметр для измерения токов ниже 200 А - стрелка будет двигаться слишком мало, снижая точность восприятия.
• При замене прибора сохраняйте оригинальный вырез 80×80 мм - новый прибор EKF PROxima am-a801-1000 точно в него войдёт.
• Для долговечности избегайте вибраций и ударов - механизм чувствителен к механическим воздействиям.
