Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 600А трансф. подкл. EKF am-a801-600/ama-801-600

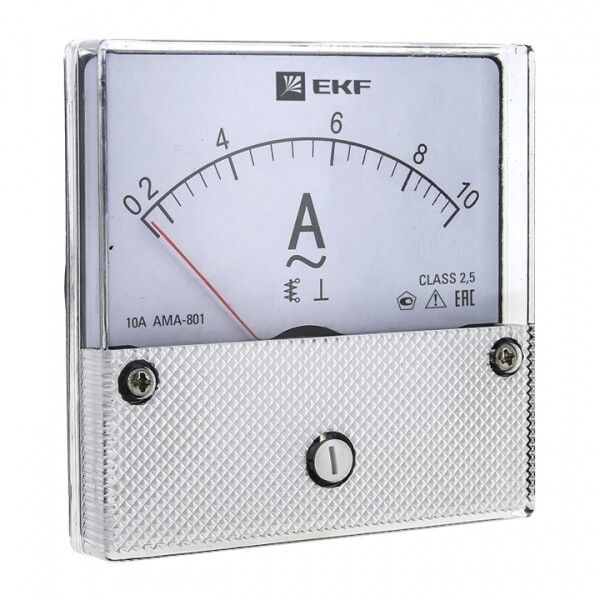

Амперметр аналоговый на панель 80×80 (круглый вырез) 600А трансформаторное подключение AM-A801, AMA-801 - прибор для контроля тока в сетях переменного напряжения до 380 В, предназначен для установки в распределительных щитах промышленных и коммунальных объектов. Произведён в серии PROxima компанией EKF, соответствует ГОСТ 8711-93.

Назначение и область применения

AM-A801, AMA-801 используется для визуального наблюдения за величиной тока в однофазных цепях переменного тока. Подходит для мониторинга нагрузки в электрощитах, на панелях управления станков, систем освещения, насосных групп и других устройствах, где требуется постоянный контроль потребления энергии. Применяется в закрытых помещениях с нормальными условиями эксплуатации - производственные цеха, офисы, ЖЭКи, административные здания.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 600 А - максимальный ток, который можно измерить через внешний трансформатор тока
• Номинальный ток вторичной обмотки ТТ: 5 А - требуемый входной сигнал от трансформатора тока
• Класс точности: 2.5 - допустимая погрешность +-2,5% от верхнего предела измерения
• Рабочее напряжение: 380 В - максимум, при котором обеспечивается безопасная работа прибора
• Измерительная система: магнитомягкое железо - механическая система с катушкой и сердечником, надёжная, но чувствительная к внешним полям
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимума
• Степень защиты: IP20 / IP50 - защита от прикосновения к деталям и от пыли; не герметичен, не рассчитан на влагу
• Потеря мощности: 0 Вт - прибор не потребляет активную энергию из измеряемой цепи
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но без конденсации воды
• Форм-фактор: 80×80 мм, круглый вырез - габариты для монтажа в панели
• Модульная ширина: 5 модулей - совместим с DIN-рейкой стандартной системы
• Сертификация: есть - соответствие требованиям РФ и ЕАЭС

Совместимость и монтаж

AM-A801, AMA-801 устанавливается исключительно через трансформатор тока (ТТ) с выходным током 5 А. Непосредственно в цепь 600 А он не включается! Для работы необходим внешний ТТ типа ТЗЛ, ТПЛ, ТШЛ и аналогичные с коэффициентом трансформации 600/5 А. Монтаж осуществляется в панель с круглым отверстием Ø76–78 мм. Крепление - на монтажную плату с помощью фиксирующего кольца. Обязательно соблюдать посадочные размеры: корпус имеет диаметр 76 мм, глубина монтажа - около 60 мм. Настройка и проверка проводятся после подключения ТТ, при наличии сигнала 5 А на выводах прибора.

Безопасность и стандарты

AM-A801, AMA-801 соответствует ГОСТ 8711-93 - государственному стандарту на аналоговые электроизмерительные приборы. Сертификаты подтверждают соответствие требованиям безопасности и EMC. Защита IP20 гарантирует, что внутренние части недоступны для случайного прикосновения пальцем, но не обеспечивают защиту от брызг и пыли. Не применять во взрывоопасных средах, в местах с высокой запылённостью или влажностью выше 90%. Электромагнитные помехи от соседних аппаратов могут влиять на показания - рекомендуется размещать прибор подальше от частотных преобразователей и контакторов.

Преимущества

• Не требует питания - работает от сигнала трансформатора, экономично и надёжно
• Высокая долговечность - механическая конструкция без микросхем, не боится перегрузок и скачков напряжения
• Ясная визуализация - крупная шкала, контрастная стрелка, удобна для быстрого определения уровня нагрузки
• Поддерживает стандартизованный форм-фактор 80×80 - легко заменяет старые приборы того же типоразмера
• Совместим с широким спектром трансформаторов тока 600/5 А - доступные модели в продаже

Ограничения применения

• Не постоянный ток - работать будет некорректно или вообще не покажет значения
• Требуется обязательное использование трансформатора тока - нельзя подключать напрямую к проводнику
• Недопустимо использовать вне помещений - IP20 не защищает от влаги, дождя, снега
• Не подходит для точных измерений - класс точности 2.5 не позволяет использовать в метрологических целях
• Не реагирует на импульсы и гармоники - показывает лишь действующее значение тока, игнорируя формы волн
• При длительном воздействии сверхтоков возможна деформация механизма - не является защитным устройством

Примеры использования

• Контроль тока в главном вводе промышленного оборудования (станки, компрессоры)
• Мониторинг нагрузки на распределительный щит многоквартирного дома
• Индикация рабочего тока в системах кондиционирования и тепловых пунктах
• Обслуживание автоматических линий на заводах с использованием ТТ 600/5 А
• Замена устаревших аналоговых приборов в существующих щитах без изменения дизайна

Практические советы

• Выбирая трансформатор тока, убедитесь, что его первичный ток точно равен 600 А, а вторичный - 5 А. Отклонение вызовет неверные показания.
• При монтаже не затягивайте крепёж слишком сильно - пластиковое кольцо треснет, и прибор выпадет.
• Проверьте целостность цепи ТТ перед включением - размыкание вторичной обмотки под нагрузкой опасно!
• Если стрелка “дребезжит” - возможно, есть вибрация или слабый контакт. Усильте крепление или используйте демпфер.
• Для обслуживания щита - отключите питание, прежде чем менять прибор. Хотя сам AM-A801 не потребляет ток, его подключение связано с токовыми цепями под напряжением.
• При замене другого прибора на AM-A801,AMA-801 - сохраните схему подключения ТТ. Цвета проводов не всегда совпадают - лучше сделать фото до разборки.
