Амперметр Э47 600/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-0600-E IEK

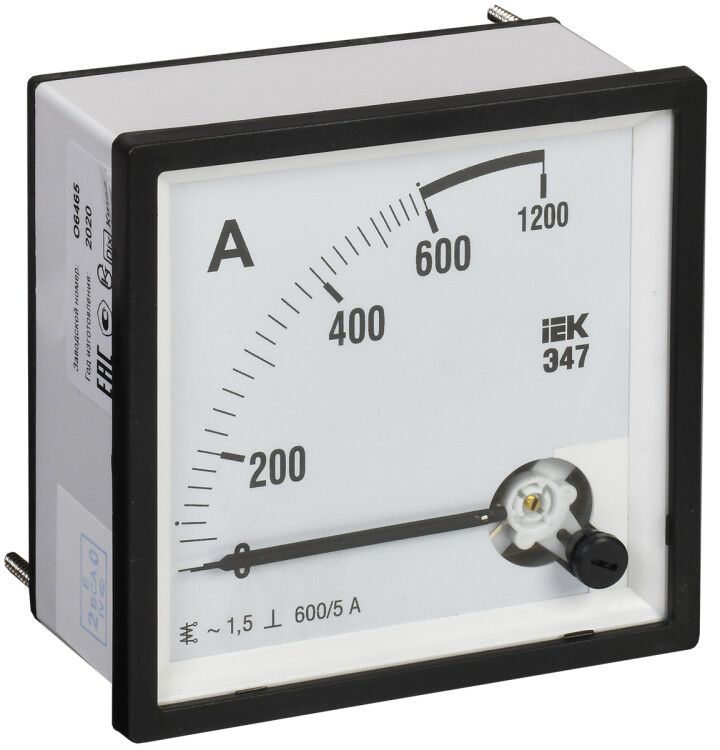

Амперметр Э47 600/5А 72×72 мм класс точности 1.5 - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях до 600 А с использованием трансформатора тока. Артикул ipa10-6-0600-e подходит для установки на щитах управления в промышленных, коммерческих и жилых зонах.

Назначение и область применения

Амперметр Э47 600/5А 72×72 мм класс точности 1.5 используется для измерения переменного тока в электрических цепях с напряжением до 380 В. Применяется в распределительных шкафах, щитах автоматики, на станках, конвейерах, насосных станциях и других объектах, где требуется визуальный контроль нагрузки. Устанавливается в паре с трансформатором тока (ТТ), который снижает высокий первичный ток до безопасного уровня 5 А для измерения.

Технические характеристики

• Диапазон измерения: 0–600 А (по шкале, соответствует входному сигналу 5 А от ТТ)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Род тока: переменный (AC)
• Число фаз: однополюсный (для одной фазы сети)
• Напряжение изоляции: 380 В
• Способ монтажа: на переднюю панель, с креплением через отверстия 68×68 мм
• Степень защиты: IP20 - противостояние пальцам и крупным предметам, не герметичен
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Измерительная система: электромагнитная - движущаяся часть на основе двух сердечников, взаимодействующих под действием магнитного поля
• Максимальный угол отклонения стрелки: 90°
• Форм-фактор: модульный, совместим с панелями стандарта 72×72 мм

Совместимость и монтаж

Амперметр Э47 600/5А 72×72 мм класс точности 1.5 требует обязательного подключения через трансформатор тока с выходом 5 А. Нельзя подключать напрямую к проводнику с током выше 5 А - это выведет прибор из строя.

Для монтажа:

• Вырезается отверстие 68×68 мм в лицевой панели шкафа
• Прибор вставляется в гнездо и фиксируется двумя байонетными замками сзади
• Клеммы “+” и “−” на задней части подсоединяются к выводам вторичной обмотки ТТ (не перепутать!)
• Запрещено использовать прибор без корпуса или с нарушенной целостностью экранирующего кожуха

Подходящие трансформаторы тока: любые с коэффициентом трансформации 600/5 А, например, ТТ-0,66 или аналоги.

Безопасность и стандарты

Амперметр Э47 600/5А 72×72 мм класс точности 1.5 соответствует следующим нормативам:

• ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261 - требования к аналоговым приборам
• ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 - безопасность и EMC
• ТУ 4223-023-18461115-2008 - специфические технические условия производства

Производится в соответствии с утвержденным типом средства измерений, зарегистрированным в Госреестре РФ. Сертификат об утверждении типа имеется - прибор можно применять в официальных учетных и контролируемых системах.

Преимущества

• Не требует внешнего питания - работает исключительно от сигнала трансформатора
• Устойчив к помехам благодаря металлическому экрану вокруг катушки
• Простая механическая конструкция обеспечивает долгий срок службы
• Широко распространённый форм-фактор 72×72 мм - легко заменить на любой другой прибор того же размера
• Цифровая шкала с четкими делениями позволяет точно считывать показания даже при слабом свете

Ограничения применения

• Не предназначен для постоянного тока (DC) - будет давать неверные данные или не работать
• Не рассчитан на работу вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли, брызг
• Недопустимо использование без трансформатора тока - риск перегрузки и выхода из строя
• Не рекомендован для сред с частыми вибрациями - возможны смещения стрелки
• Требуется периодическая проверка на соответствие эталону - согласно регламенту поверки средств измерений

Примеры использования

• Контроль тока в главном вводе распределительного щита ЖКХ
• Индикация нагрузки на двигателе конвейера в пищевой промышленности
• Наблюдение за потреблением энергии в системе HVAC на офисном здании
• Автоматизация технологических линий с помощью визуального контроля тока
• Обслуживание и диагностика оборудования в ремонтных мастерских

Практические советы

• Выбирая трансформатор тока, убедитесь, что его номинальный ток совпадает с максимумом вашей системы (например, 600 А) - иначе шкала покажет некорректную величину
• При замене старого амперметра Э47 на новый - сохраните схему подключения: красный провод - "+" , черный - "-"
• Если стрелка дергается - проверьте надежность контактов на клеммах и наличие лишних магнитных полей рядом (трансформаторы, кабели под большой нагрузкой)
• Для удобства обслуживания используйте светильник с направленным лучом - так легче прочесть показание на фоне панели
• Артикул ipa10-6-0600-e имеет одинаковое исполнение у всех производителей, которые выпускают Э47 - можно менять бренд, сохранив функционал
