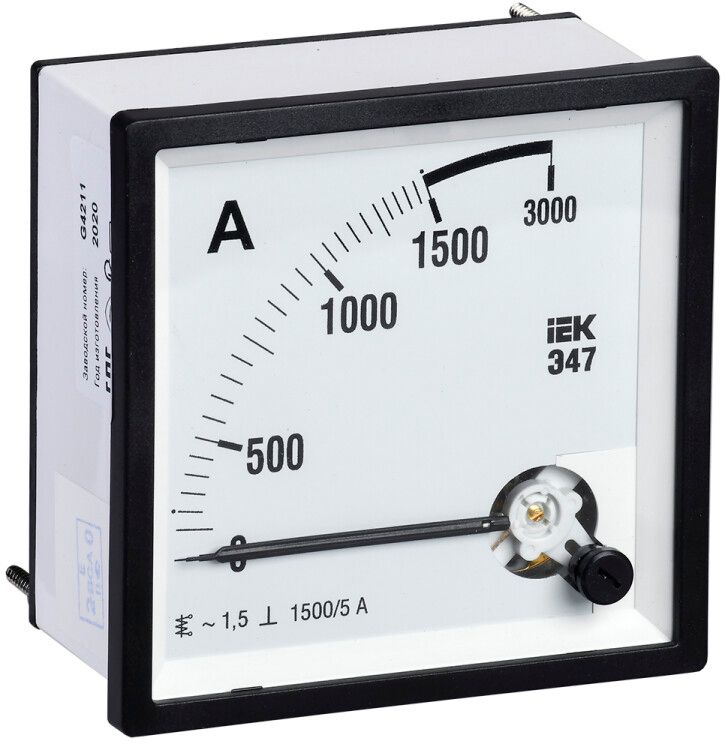

Амперметр Э47 1500/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-1500-E IEK

Амперметр Э47 72×72 мм 1500/5 А класс точности 1.5 включение через трансформатор - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях переменного тока до 1500 А с использованием трансформатора тока. Артикул ipa10-6-1500-e подходит для установки в щитах управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 72×72 мм 1500/5 А класс точности 1.5 включение через трансформатор используется для визуального наблюдения за величиной тока в цепях переменного тока. Применяется в низковольтных распределительных щитах, где основной ток превышает допустимые значения для прямого включения прибора - например, в системах питания двигателей, конвейеров, трансформаторов и других мощных нагрузках. Устанавливается в шкафах и панелях, где требуется постоянный контроль рабочего тока без автоматизации.

Технические характеристики

• Диапазон измерений: 0–1500 А - показывает ток через внешний трансформатор тока (ТТ) с номиналом 1500/5 А.
• Номинальный ток вторичной обмотки: 5 А - совместим с любыми трансформаторами тока этого стандарта.
• Класс точности: 1.5 - максимальная погрешность +-1,5 % от верхнего предела шкалы (1500 А), что соответствует требованию ГОСТ для промышленного учета.
• Род тока: переменный (AC) - не работает с постоянным током.
• Напряжение изоляции: 380 В - допустимо применение в сетях до этой величины.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Способ монтажа: на переднюю панель - встраивается в дверцу щита через прямоугольное отверстие 68×68 мм.
• Угол отклонения стрелки: 90° - стандартная шкала с равномерной градацией.
• Срок службы: 10 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −25C до +40C и относительной влажностью до 80 %.
• Измерительная система: электромагнитная - надежна, не требует внешнего питания, устойчива к перегрузкам.

Совместимость и монтаж

Амперметр Э47 72×72 мм 1500/5 А класс точности 1.5 включение через трансформатор не подключается напрямую к сети. Он требует подключения к вторичной обмотке трансформатора тока (ТТ) с выходом 5 А. Подходящие модели ТТ: ТЗЛ, ТПЛ, ТШЛ и другие с коэффициентом трансформации 1500/5 А. Монтаж выполняется в панели щита: вырезается отверстие 68×68 мм, прибор вставляется и фиксируется двумя болтами сзади. Клеммы для подключения проводов от ТТ находятся на задней стенке - используются медные провода сечением 1,5–2,5 мм2. Нельзя замыкать вторичную цепь ТТ - это опасно!

Безопасность и стандарты

Амперметр Э47 72×72 мм 1500/5 А класс точности 1.5 включение через трансформатор соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальный сертификат утверждения типа. Обеспечивает безопасность при работе благодаря изоляции на 380 В и металлическому экранированию от внешних помех.

Преимущества

• Не требует внешнего питания - работает от сигнала трансформатора тока.
• Высокая механическая прочность корпуса и стабильность показаний при вибрациях.
• Простота замены - стандартный форм-фактор 72×72 мм совместим с большинством щитов.
• Защита от внешних магнитных полей - металлический экран снижает влияние соседних устройств.
• Подтвержденная долговечность - срок службы 10 лет при правильном монтаже.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC).
• Не предназначен для работы во влажных, запыленных или взрывоопасных средах - степень защиты IP20 недостаточна.
• Требует обязательного использования трансформатора тока - нельзя подключать напрямую к токоведущим шинам.
• Не подходит для автоматического сбора данных - только визуальное считывание.
• Чувствителен к сильному удару или деформации корпуса - возможна потеря точности.

Примеры использования

• Контроль тока в главном вводе распределительного щита производственного цеха.
• Наблюдение за нагрузкой двигателя насосной станции в системе водоснабжения.
• Индикация тока в секционном выключателе на подстанции 0,4 кВ.
• Мониторинг потребления энергии в щите освещения торгового центра.

Практические советы

• Выбирайте трансформатор тока с коэффициентом 1500/5 А точно по расчетному максимуму тока - переоценка снижает точность.
• Обязательно проверьте целостность вторичной цепи ТТ перед включением - разрыв цепи вызовет высокое напряжение и риск поражения.
• При замене прибора используйте тот же тип - все Э47 с одинаковым диапазоном имеют единый масштаб шкалы.
• После монтажа проверьте соответствие показаний с другим прибором или клещами - особенно важно при первом запуске системы.
• Не закрывайте прибор плотной крышкой - нужен доступ для визуального контроля и обслуживания.
