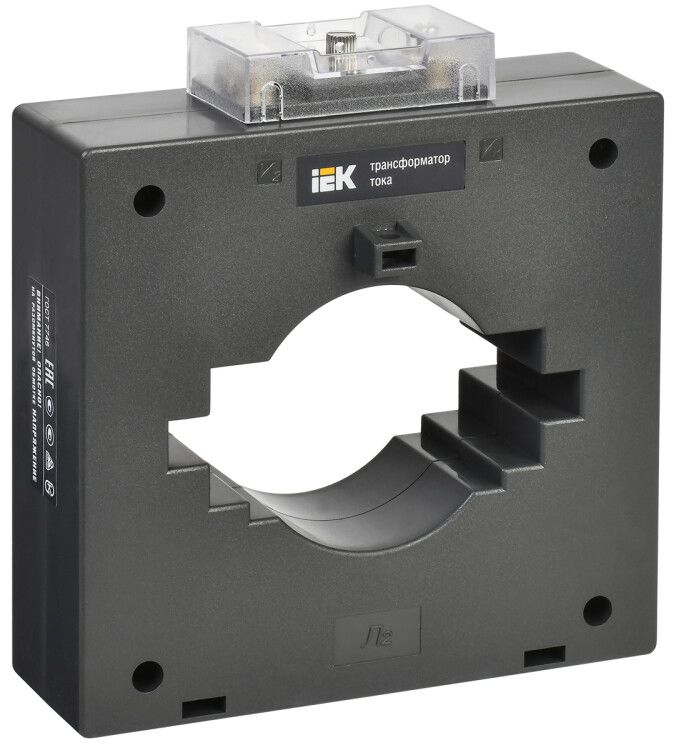

Трансформатор тока ТТИ-100 1500/5А 15ВА без шины класс точности 0.5 - ITT60-2-15-1500 IEK

Трансформатор тока ТТИ-100 1500/5А 15ВА класс точности 0,5 без шины - устройство для точного измерения тока в цепях до 660 В, предназначенное для подключения к счетчикам, реле защиты и другим измерительным приборам. Производится брендом IEK, артикул itt60-2-15-1500.

Назначение и область применения

Трансформатор тока ТТИ-100 1500/5А 15ВА класс точности 0,5 используется для преобразования больших значений тока (до 1500 А) в безопасный для измерительных приборов сигнал 5 А. Применяется в системах коммерческого учёта электроэнергии, автоматизации и защиты оборудования. Подходит для установки в распределительных щитах, на подстанциях, в промышленных объектах с высокими нагрузками - например, на входах крупных двигателей, конвейеров или силовых панелей.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов и реле;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Номинальная вторичная полная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Рабочее напряжение: 660 В - допустимое напряжение в первичной цепи;
• Количество фаз: 1 - предназначен для однофазных цепей;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов;
• Монтажное исполнение: с окном - позволяет надеть на проводник без его разрезания;
• Способ монтажа: монтажная плата - крепление через отверстия на корпусе на печатную плату или жёстко зафиксированную поверхность;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности, характерных для помещений с контролируемым микроклиматом;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Вторичное подключение: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным стандартам России;
• Сертификация: да - имеет свидетельство об утверждении типа средства измерений (реестр № 28139-12).

Совместимость и монтаж

Трансформатор тока ТТИ-100 1500/5А 15ВА класс точности 0,5 устанавливается на монтажную плату или жёсткую опорную поверхность. Его оконная конструкция позволяет легко поместить вокруг первичного провода без его демонтажа - достаточно развести контакты и вставить проводник в окно. Для вторичной цепи используются винтовые зажимы: затяжка должна быть достаточной, чтобы исключить нагрев, но без повреждения изоляции провода. Обязательно соблюдать полярность при подключении - выводы S1 и S2 должны соответствовать схеме прибора. Нагрузка на вторичную обмотку не должна превышать 15 В·А - иначе возрастёт погрешность. Корпус не герметичен, поэтому монтаж возможен только в защищённых помещениях.

Безопасность и стандарты

Трансформатор тока ТТИ-100 1500/5А 15ВА класс точности 0,5 соответствует ГОСТ 7746 и имеет официальное внесение в госреестр средств измерений. Защита от прикосновения обеспечена конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Сертифицирован для использования в системах учёта электроэнергии, где требуется законодательно подтверждённая точность. Климатическое исполнение УХЛ3 позволяет применять его в неотапливаемых помещениях с умеренным климатом, но не на улице или в сырых средах.

Преимущества

• Высокая точность класса 0,5 - необходима для коммерческого учёта и проверок энергонадзором;
• Долгий срок службы - 25 лет снижают затраты на обслуживание;
• Оконная конструкция - упрощает установку и замену без отключения питания;
• Поддержка стандарта ГОСТ 7746 - гарантирует совместимость с российскими измерительными приборами;
• Сертификат и внесение в реестр - возможность легального использования в системах учёта электроэнергии;
• Фиксация на монтажной плате - компактное решение для сборки в щитах и панелях.

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP20 не защищает от пыли и влаги;
• Запрещено использовать при токе выше 1500 А - риск перегрева и искажения показаний;
• Вторичная нагрузка не должна превышать 15 В·А - подключение нескольких приборов требует расчёта суммарной мощности;
• Не предназначен для трёхфазных систем - каждый фазный ток требует отдельного трансформатора;
• Не рекомендован для установки в местах с постоянными механическими воздействиями - монтажная плата не обеспечивает виброустойчивости без дополнительного крепления.

Примеры использования

• Установка на входе промышленного двигателя мощностью 1 МВт для контроля потребления;
• Интеграция в щит автоматического управления насосной станцией;
• Подключение к цифровому счётчику электроэнергии в административном здании;
• Использование в системе релейной защиты для отключения при перегрузках;
• Монтаж в распределительном пункте на заводе с сетью 660 В переменного тока.

Практические советы

• Перед монтажом проверьте, что первичный проводник проходит полностью через окно трансформатора - неполное расположение вызывает погрешность;
• Обязательно замкните вторичную обмотку при отключении приборов - разрыв цепи может привести к пробою изоляции;
• Выбирайте провода для вторичной цепи сечением не менее 1,5 мм2 - это минимизирует потери и нагрев;
• При использовании нескольких трансформаторов в одной системе следите за одинаковой фазировкой - ошибки в подключении S1/S2 искажают данные;
• Для долговременной работы в условиях колебаний температуры используйте термостойкий кабель и избегайте близости к источникам тепла;
• Проверяйте целостность корпуса и качество винтовых зажимов при плановом осмотре - особенно после вибраций или ударов.
