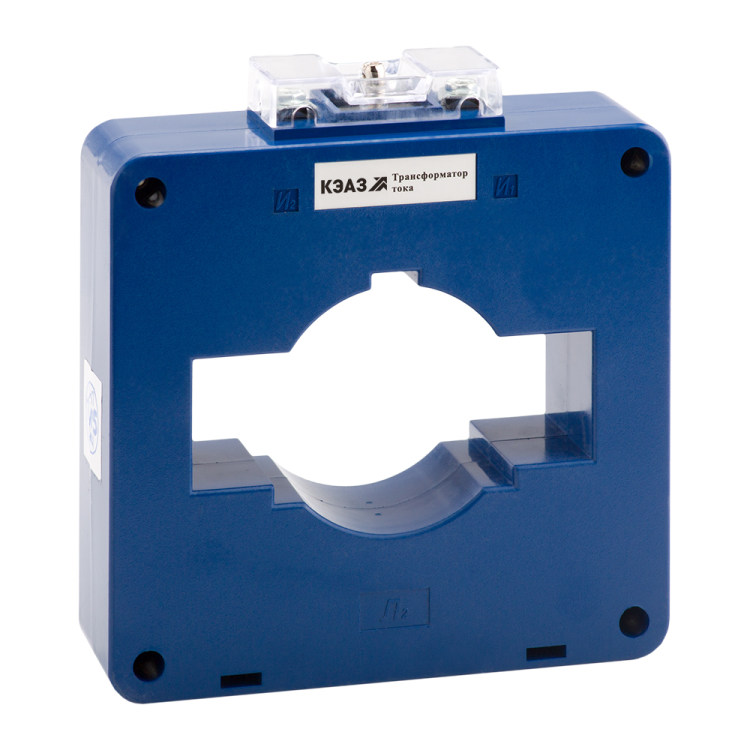

Трансформатор тока ТТК-85 1500/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219646

Трансформатор тока измерительный ТТК-85 1500/5А 15ВА 0,5 УХЛ3 предназначен для точного измерения переменного тока до 1500 А в цепях напряжением до 1000 В. Бренд КЭАЗ выпускает эту модель в рамках серии ИТТ, обеспечивая надёжную работу в условиях промышленной автоматизации. Артикул 219646 соответствует стандартному исполнению для монтажа на шины.

Назначение и область применения

Трансформатор тока измерительный ТТК-85 1500/5А 15ВА 0,5 УХЛ3 используется для передачи сигнала тока от высоковольтной цепи к измерительным приборам - счетчикам, амперметрам, реле защиты и другим устройствам контроля. Он позволяет безопасно измерять большие токи, снижая их до стандартизированного значения 5 А. Применяется в распределительных щитах, на подстанциях, в системах автоматизации производства, на конвейерах, насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не превышает +-0,5 % в пределах номинальной нагрузки;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Род тока: переменный (AC), частота 50 Гц - работает только в сетях промышленного типа;
• Диаметр отверстия: 52 мм - проходное отверстие для одножильной или многожильной шины; подходит для проводников до Ø50 мм;
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети, где устанавливается трансформатор;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен - требует установки внутри корпуса;
• Вторичное подключение: винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Способ монтажа: монтажная плата с окном - устанавливается на шину без разрыва цепи;
• Сертифицирован по ГОСТ 7746 - соответствие государственным требованиям к измерительным трансформаторам.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-85 1500/5А 15ВА 0,5 УХЛ3 имеет конструкцию с окном - монтируется на уже установленную шину без её демонтажа. Подходит для шин шириной до 40 мм и толщиной до 10 мм. Для правильной работы необходимо замкнуть вторичную цепь - разрыв цепи при включённой первичной нагрузке недопустим! Винтовые зажимы позволяют использовать медные провода с изоляцией, зачищенные на 8–10 мм. Монтаж выполняется на вертикальной или горизонтальной поверхности в закрытом щите. Обеспечьте доступ к клеммам для проверки и обслуживания.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-85 1500/5А 15ВА 0,5 УХЛ3 соответствует ГОСТ 7746 и имеет сертификат соответствия. Конструкция исключает возможность случайного прикосновения к токоведущим элементам благодаря корпусу с защитой от прикосновения. Наличие фактора FS 10 гарантирует сохранность устройства при кратковременных перегрузках. Установка должна осуществляться в соответствии с ПУЭ - в помещениях с классом защиты не ниже IP20, без воздействия прямых осадков и химически активных сред.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта энергии и защиты оборудования;
• Устойчивость к перегрузкам (FS 10) - увеличивает срок службы в условиях колебаний нагрузки;
• Простой монтаж через окно - не требуется отключение питания при установке;
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных условиях;
• Совместимость с промышленными приборами - выход 5 А универсален для всех типов измерителей;
• Производитель КЭАЗ - известный российский бренд с долгой историей в области силовой аппаратуры.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения опасного напряжения и повреждения изоляции;
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать на открытых площадках или в сырых местах без дополнительной защиты;
• Максимальная нагрузка 15 В·А - не подходит для подключения нескольких приборов суммарной мощностью более этого значения;
• Подходит только для однофазных цепей - не используется в трёхфазных системах без трёх отдельных экземпляров.

Примеры использования

• Учёт потребления электроэнергии на главном входе промышленного предприятия;
• Подключение к реле перегрузки на двигателях мощностью свыше 100 кВт;
• Интеграция в системы SCADA для мониторинга тока в конвейерных линиях;
• Измерение тока в распределительных щитах 0,4 кВ с шинами 1500 А;
• Обслуживание комплектных трансформаторных подстанций (КТП) с использованием одного трансформатора на каждую фазу.

Практические советы

• Выбирайте трансформатор с запасом по мощности - если нагрузка близка к 15 В·А, используйте два параллельных прибора или выбирайте модель с 20–25 В·А;
• Проверяйте целостность вторичной цепи перед включением - даже кратковременный разрыв может вызвать пробой изоляции;
• При монтаже на шину убедитесь, что диаметр шины ≤52 мм - слишком толстая шина не войдёт;
• Используйте провода с жилами из меди, сечением 1,5–2,5 мм2 - алюминий не рекомендован из-за плохой контактной прочности;
• При работе в условиях низких температур (ближе к −40 C) давайте трансформатору адаптироваться к температуре до включения - резкий перепад может вызвать конденсацию;
• Для длительной эксплуатации периодически проверяйте затяжку винтовых контактов - ослабление приводит к нагреву и искрению.
