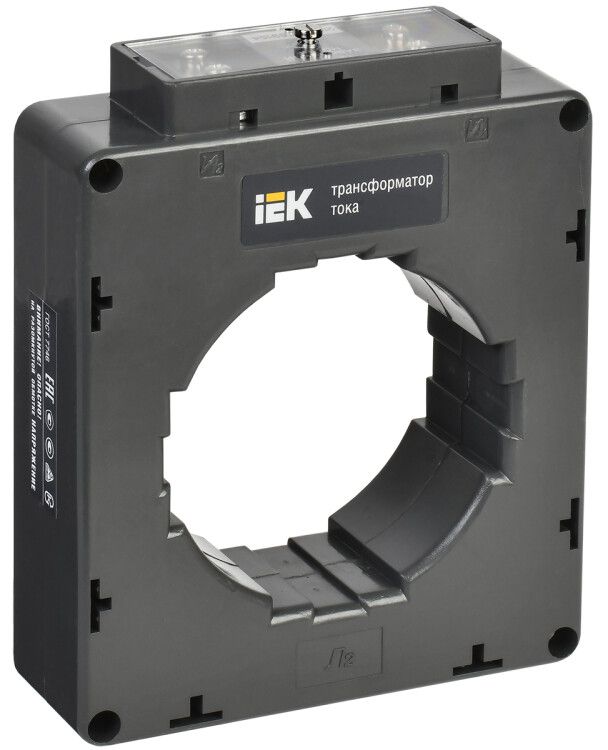

Трансформатор тока ТТИ-85 1500/5А 15ВА класс точности 0.5 - ITT50-2-15-1500 IEK

Трансформатор тока ТТИ-85 1500/5А класс точности 0.5 15ВА от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt50-2-15-1500 соответствует модели многовиткового катушечного трансформатора с окном для прохода провода.

Назначение и область применения

Трансформатор тока ТТИ-85 1500/5А используется в системах коммерческого и технического учёта электроэнергии, где требуется высокая точность измерений. Применяется в схемах с измерительными приборами - счетчиками, анализаторами качества сети, реле защиты и контроллерами. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ напряжением до 660 В. Часто встречается на объектах промышленного и коммунального назначения: заводы, насосные станции, тепловые пункты, ЖКХ.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который можно измерить без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством стандартных измерительных приборов;
• Класс точности: 0.5 - погрешность не более +-0,5% в пределах нагрузки от 25% до 100% номинального тока;
• Номинальная вторичная мощность: 15 ВА - максимальная нагрузка, которую трансформатор может обеспечить без потери точности;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение цепи, в которой установлен трансформатор;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов;
• Монтажное исполнение: с окном - позволяет установить без разрезания провода, просто продеть фазный провод через центральное отверстие;
• Тип конструкции: многовитковый (катушечный) - обеспечивает высокую точность при больших токах за счёт равномерного намотки;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение, удобно для обслуживания;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95%; подходит для помещений с умеренным климатом;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены при соблюдении условий;
• Сертификация: да - имеет свидетельство об утверждении типа средств измерений (№28139-12), включён в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-85 1500/5А монтируется на монтажную плату или жёстко крепится к шинному блоку. Для установки необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Пропустить фазный проводник (медный или алюминиевый) через центральное окно трансформатора - провод не режется;
• Закрепить трансформатор на плате или DIN-рейке с помощью крепёжных элементов;
• Подключить вторичные выводы к измерительному прибору или реле: "+" и "-" - важно соблюсти полярность;
• Не допускать размыкания вторичной цепи во время работы - это вызывает опасное повышение напряжения!

Посадочный диаметр окна не указан в спецификации - рекомендуется проверить соответствие внешнему диаметру провода перед монтажом. Максимальный диаметр провода обычно составляет 15–20 мм, но лучше ориентироваться по чертежу производителя.

Безопасность и стандарты

Трансформатор тока ТТИ-85 1500/5А соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Обладает защитой от прикосновения - корпус исключает доступ к токоведущим частям даже при открытой крышке. Сертифицирован как средство измерений и внесён в Госреестр, что делает его законным для использования в коммерческом учёте электроэнергии. Несоблюдение правил эксплуатации (например, разрыв вторичной цепи) может привести к пробою изоляции и травме.

Преимущества

• Высокая точность класса 0.5 - идеально для учётных систем, где важна каждая сотая доли процента;
• Катушечная конструкция - меньше влияние внешних полей, стабильная работа при колебаниях тока;
• Винтовое подключение - долговечное, легко проверяется и обслуживается;
• Срок службы 25 лет - снижает затраты на замену и техобслуживание;
• Защита от прикосновения - безопаснее при работе рядом с оборудованием;
• Сертификат и вхождение в госреестр - обязательное требование для официального учёта энергии.

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP20 не защищает от пыли и влаги;
• Не подходит для переменных токов выше 1500 А - возможна перегрузка и потеря точности;
• Требуется минимальная нагрузка на вторичную цепь - менее 25% от 15 ВА (т.е. менее ~3,75 ВА) может увеличить погрешность;
• Не использовать с импульсными или несинусоидальными токами - класс точности 0.5 действителен только для синусоидальной формы тока 50 Гц;
• Не допускается разрыв вторичной цепи при наличии тока в первичной - риск возникновения высокого напряжения и повреждения оборудования.

Примеры использования

• Установка в щите главного распределительного пункта (ГРЩ) завода для контроля расхода электроэнергии;
• Подключение к цифровому счётчику в системе коммерческого учёта на ТЭЦ;
• Интеграция в систему автоматического управления двигателем - сигнал с ТТИ-85 подаётся на частотный преобразователь;
• Монтаж в ячейке КРУ-10(6) кВ с понижением напряжения до 660 В - для контроля тока после трансформатора.

Практические советы

• Перед монтажом проверьте, чтобы провод в окне был полностью заполнен - не используйте слишком тонкий провод, это снижает точность;
• Обязательно заземлите корпус трансформатора - это повышает безопасность и снижает помехи;
• При использовании нескольких трансформаторов в одной системе - следите за одинаковой фазировкой и полярностью;
• Проверяйте целостность вторичной цепи перед включением питания - разрыв может привести к аварии;
• Для точного учёта выбирайте нагрузку на вторичной стороне близкую к 10–15 ВА - оптимальный диапазон для класса 0.5.
