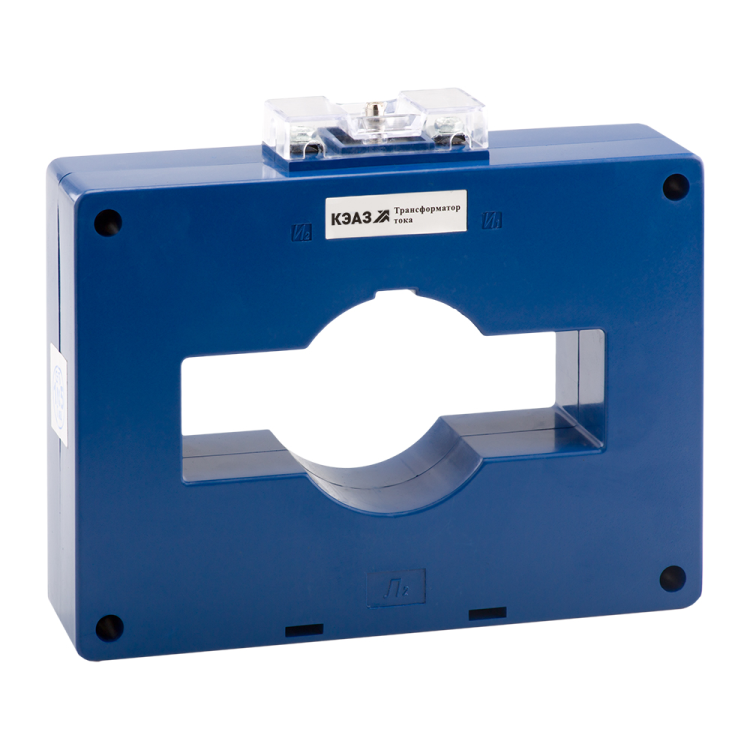

Трансформатор тока ТТК-125 1500/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219634

Трансформатор тока измерительный ТТК-125 1500/5А 15ВА 0,5 УХЛ3 предназначен для точного измерения переменного тока до 1500 А в цепях напряжением до 1000 В. Бренд КЭАЗ и артикул 219634 указывают на серийную продукцию подсерии ТТК-125, созданную для промышленных систем учета и защиты.

Назначение и область применения

Трансформатор тока измерительный ТТК-125 1500/5А 15ВА 0,5 УХЛ3 используется для снижения высоких значений тока до безопасного уровня 5 А, который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и в промышленных установках с большими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который трансформатор способен измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных устройств;
• Класс точности: 0,5 - погрешность измерения не превышает +-0,5 % в пределах номинальной нагрузки;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепями;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Диаметр отверстия: 80 мм - позволяет протянуть через него проводник сечением до ~400 мм2;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко закрепляется на панели;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Фактор ограничения перенапряжения FS 10 - при аварийных токах (до 10× номинала) сохраняет целостность и не выходит из строя;
• Сертифицирован: да - соответствует требованиям ГОСТ 7746 и имеет официальное подтверждение качества.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-125 1500/5А 15ВА 0,5 УХЛ3 имеет оконную конструкцию - проводник проходит через центральное отверстие 80 мм. Монтаж выполняется на монтажной плате или DIN-рейке. Для правильной работы необходимо:

• Не замыкать вторичную обмотку во время монтажа - это вызывает опасное повышение напряжения;
• Подключать только к нагрузкам не более 15 В·А - превышение вызовет увеличение погрешности;
• Обеспечивать плотный контакт в винтовых зажимах - плохой контакт приводит к нагреву и искажению показаний;
• Использовать только одножильные медные провода сечением до 2,5 мм2 - многожильные требуют специальных наконечников.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-125 1500/5А 15ВА 0,5 УХЛ3 выполнен с защитой от прикосновения и соответствует ГОСТ 7746. Его конструкция исключает доступ к токоведущим элементам при установленном положении. Сертификат подтверждает соответствие требованиям безопасности для оборудования класса напряжения до 1000 В. IP20 обеспечивает защиту от случайного контакта пальцами, но не предназначена для открытого монтажа в сырых или пыльных средах без корпуса.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта энергии;
• Устойчивость к перегрузкам благодаря фактору FS 10 - выдерживает кратковременные скачки тока до 15 000 А;
• Надёжное винтовое подключение - минимизирует риск ослабления контакта при вибрации;
• Климатическое исполнение УХЛ3 - работает в суровых условиях без дополнительного обогрева или кондиционирования;
• Оконная конструкция - удобна для быстрой установки и замены без демонтажа проводника.

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц;
• Запрещено использовать при нагрузке свыше 15 В·А - это нарушит класс точности 0,5;
• IP20 не защищает от воды и пыли - требуется установка внутри закрытого шкафа или щита;
• Не рекомендован для монтажа вне помещений без дополнительной герметизации;
• Не подходит для измерения импульсных или несинусоидальных токов - погрешность возрастёт.

Примеры использования

• Учёт потребления на главном входе промышленного предприятия;
• Защита двигателей и компрессоров с током выше 1000 А;
• Интеграция в системы АСКУЭ (автоматизированные системы контроля и учёта электроэнергии);
• Подключение к реле перегрузки и дифференциальному току в силовых щитах;
• Измерение тока в цепях питания станков, конвейеров, насосных групп.

Практические советы

• Выбирая трансформатор тока измерительный ТТК-125 1500/5А 15ВА 0,5 УХЛ3, убедитесь, что диаметр вашего проводника меньше 80 мм - иначе он не пройдёт;
• При использовании нескольких трансформаторов в одной цепи соблюдайте одинаковое направление намотки - это важно для корректной работы дифференциальной защиты;
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это создаёт высокое напряжение и опасность поражения;
• Для длительной эксплуатации в условиях вибраций используйте термостойкий клей или хомуты для фиксации проводов к зажимам;
• Проверяйте целостность изоляции и состояние винтовых контактов каждые 6–12 месяцев - особенно в помещениях с высокой влажностью.
