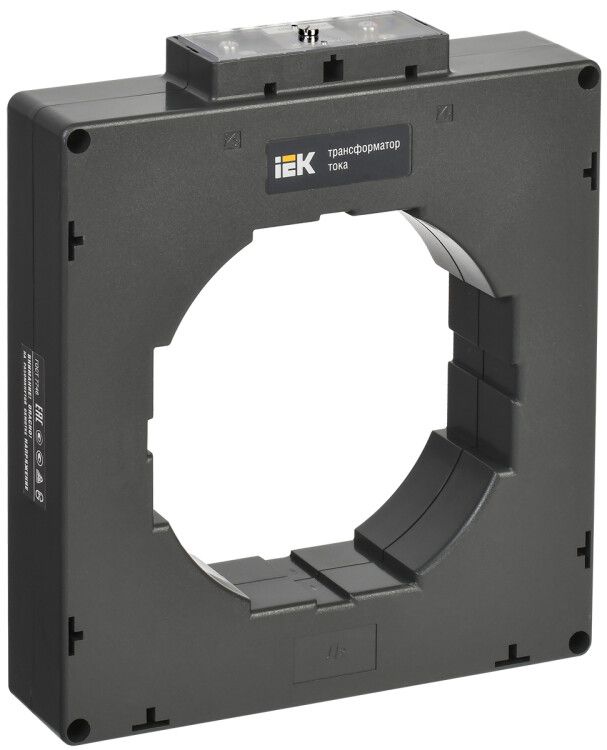

Трансформатор тока ТТИ-125 1500/5А кл. точн. 0.5S 15В.А IEK ITT70-3-15-1500 ITT70-3-15-1500-08

Трансформатор тока ТТИ-125 1500/5А 15ВА класс 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот трансформатор тока применяется в системах коммерческого и технического учёта электроэнергии, обеспечивает надёжную работу в условиях промышленных объектов.

Назначение и область применения

Трансформатор тока ТТИ-125 1500/5А 15ВА класс 0,5S используется для:

• измерения тока в силовых цепях переменного тока до 1500 А;
• передачи сигнала в счётчики электроэнергии, реле защиты, контроллеры и другие измерительные приборы;
• коммерческого учёта электроэнергии - где требуется высокая точность измерений;
• технического учёта - для контроля нагрузки и диагностики работы оборудования.

Подходит для установки в распределительных щитах, на шинах, в ячейках КРУ и других местах, где необходимо бесконтактное измерение тока.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный ток, который трансформатор тока способен точно измерять.
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов.
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов (от 1% до 120% от номинала), что важно для точного учёта даже при малых нагрузках.
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности.
• Напряжение изоляции: 660 В - допустимое напряжение в первичной цепи.
• Диаметр отверстия: 127 мм - позволяет протянуть через него проводник или шину соответствующего сечения.
• Высота и ширина проёма: 130 × 130 мм - габариты для монтажа на плате или в корпусе.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +50 C, подходит для холодных и жарких помещений.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Обмотки: одна вторичная обмотка, винтовое подключение - простой и надёжный способ подключения проводов.

Совместимость и монтаж

Трансформатор тока ТТИ-125 1500/5А 15ВА класс 0,5S имеет катушечную конструкцию и монтируется на монтажную плату. Для установки:

• проводник или шина диаметром до 127 мм пропускаются через центральное отверстие;
• вторичные провода подключаются к винтовым зажимам - используйте провода сечением не менее 1,5 мм2;
• обязательно соблюдайте полярность: вход L1 и выход K1 должны быть правильно ориентированы относительно направления тока;
• вторичная цепь НИКОГДА не должна быть разомкнута во время работы - это вызывает опасное повышение напряжения!

Не требует внешнего питания. Совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официальные нормы для трансформаторов тока в России.
• Имеет свидетельство об утверждении типа средств измерений CN.С.34.083.A №47195 - разрешён к применению в системах коммерческого учёта.
• Оснащён защитой от прикосновения - предотвращает случайный контакт с токоведущими элементами.
• Произведён с соблюдением требований безопасности и прошёл сертификацию.

Преимущества

• Высокий класс точности 0,5S - идеален для учёта, особенно при низких нагрузках (до 1% от 1500 А).
• Устойчив к перегрузкам и колебаниям температуры благодаря качественной изоляции и термостабильным материалам.
• Долгий срок службы - 25 лет снижают затраты на обслуживание и замену.
• Проверенная конструкция - получала награду на международном конкурсе “Лучшее электрооборудование-2005”.
• Простота монтажа - одноканальный, винтовые зажимы, легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного щита.
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения и повреждения оборудования.
• Не подходит для измерения постоянного тока - работает только с переменным током 50–60 Гц.
• Максимальная нагрузка на вторичную обмотку - 15 ВА. Подключаемые приборы (счётчики, реле) должны иметь суммарную импедансную нагрузку ≤15 ВА.
• Не рекомендован для многоканальных систем - имеется только одна вторичная обмотка.

Примеры использования

• Установка на главной шине в распределительном щите промышленного предприятия для учёта потребления.
• Интеграция в систему автоматического управления насосной станцией - контроль тока двигателя.
• Подключение к цифровому счётчику в офисном здании для коммерческого учёта электроэнергии.
• Использование в системах релейной защиты - отключение при аварийных токах.

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен свободно проходить через отверстие 127 мм, но не быть слишком маленьким (необходим плотный контакт для точности).
• Выбирайте вторичные провода с достаточным сечением - при нагрузке 15 ВА и длине >10 м используйте провод 2,5 мм2.
• При подключении нескольких приборов к одной обмотке сложите их полные сопротивления - сумма не должна превышать 15 ВА.
• При замене старого трансформатора - сохраняйте исходную схему подключения, чтобы не нарушить точность учёта.
• Трансформатор тока ТТИ-125 1500/5А 15ВА класс 0,5S от IEK - один из немногих моделей с классом 0,5S в этом ценовом сегменте; выбирайте его, когда важна точность, а не просто наличие измерения.
