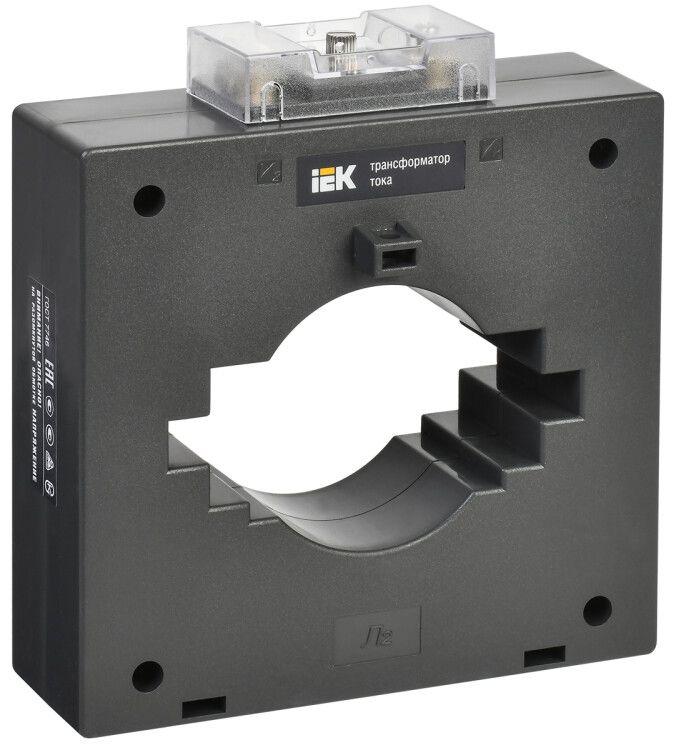

Трансформатор тока ТТИ-100 1500/5А 15ВА класс точн. 0.5S IEK ITT60-3-15-1500

Трансформатор тока ТТИ-100 1500/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt60-3-15-1500 соответствует модели с катушечной конструкцией и штекерным подключением, рассчитанной на длительную работу в промышленных условиях.

Назначение и область применения

Трансформатор тока ТТИ-100 1500/5А 15ВА класс точности 0,5S используется в системах коммерческого и технического учёта электроэнергии, где требуется высокая точность измерений. Применяется в схемах счётчиков, реле защиты, автоматических систем управления и контроля нагрузки. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ напряжением до 660 В. Часто встречается на объектах с большими токами: промышленные предприятия, насосные станции, системы кондиционирования, конвейеры.

Технические характеристики

• Первичный ток: 1500 А - максимальный рабочий ток, который трансформатор способен точно преобразовать.
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов.
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности.
• Класс точности: 0,5S - обеспечивает допустимую погрешность +-0,5% в широком диапазоне токов, включая малые значения (от 1% от номинала), что важно для точного учёта при частичных нагрузках.
• Напряжение изоляции: 660 В - максимальное рабочее напряжение сети, для которой предназначен трансформатор.
• Проём для провода: диаметр 62 мм - позволяет протянуть одножильный или многожильный кабель сечением до ~150 мм2.
• Высота и ширина проёма: 37×32 мм - габариты окна для удобства монтажа вокруг шины или кабеля.
• Подключение: штекерный разъём - быстрый и надёжный способ подсоединения к измерительному оборудованию без пайки.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью.
• Срок службы: 25 лет - рассчитан на долговременную эксплуатацию без замены.
• Фактор ограничения перенапряжения: FS 5 - при аварийных перегрузках ток во вторичной цепи не превысит в 5 раз номинальный, снижает риск повреждения приборов.

Совместимость и монтаж

Трансформатор тока ТТИ-100 1500/5А 15ВА класс точности 0,5S монтируется на монтажную плату или жёстко закрепляется на шине. Проём 62 мм позволяет установить его поверх уже смонтированного проводника - без его демонтажа. Штекерный разъём совместим со стандартными клеммниками и измерительными модулями, используемыми в счётчиках и реле IEK, EKF, Schneider Electric. Для правильной работы необходимо соблюдать полярность выводов (обозначена на корпусе). Обязательно заземление вторичной обмотки!

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006.
• Имеет свидетельство об утверждении типа средств измерений (№ 28139-12) и внесён в Госреестр.
• Обеспечивает защиту от прикосновения - внутренние части недоступны при установленном корпусе.
• Не содержит опасных материалов согласно RoHS.

Преимущества

• Класс точности 0,5S гарантирует точность даже при низких нагрузках - идеально для учёта в режимах частичной загрузки.
• Штекерное подключение исключает ошибки при подключении и ускоряет сервисное обслуживание.
• Катушечная конструкция обеспечивает равномерное распределение магнитного поля и минимальные погрешности.
• Высокая механическая прочность и срок службы 25 лет снижают затраты на замену.
• Проверенная модель, получившая награду “Лучшее электрооборудование-2005”.

Ограничения применения

• Не применяется в сетях выше 660 В - возможен пробой изоляции.
• IP20 не допускает использование в сырых, пыльных или открытых местах - требует установки внутри щита.
• Запрещено работать с разомкнутой вторичной цепью - это вызывает опасное перенапряжение на обмотке.
• Не предназначен для импульсных или несинусоидальных токов - точность может снижаться при наличии гармоник выше 5-го порядка.
• Максимальная нагрузка 15 ВА - нельзя подключать несколько приборов суммарной мощностью больше этого значения.

Примеры использования

• Установка в щите питания крупного станка с током 1200–1450 А для подключения цифрового счётчика.
• Интеграция в систему автоматического управления конвейера с контролем нагрузки через PLC.
• Измерение тока в цепи воздушного выключателя 660 В для защиты от перегрузки.
• Коммерческий учёт электроэнергии на участке производства с постоянной нагрузкой около 1500 А.

Практические советы

• Выбирайте трансформатор тока ТТИ-100 1500/5А 15ВА класс точности 0,5S только для цепей с током близким к 1500 А - при меньших нагрузках (например, 500 А) лучше использовать трансформатор с меньшим номиналом для сохранения точности.
• При монтаже проверьте, чтобы проводник проходил строго по центру проёма - смещение увеличивает погрешность.
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда подключайте нагрузку или замыкайте её через тестовый блок.
• Для проверки работоспособности используйте клещевой токоизмерительный прибор - он покажет соответствие входного и выходного тока.
• Артикул itt60-3-15-1500 - единственный вариант этой модели с штекером. Аналоги без разъёма требуют доработки.
