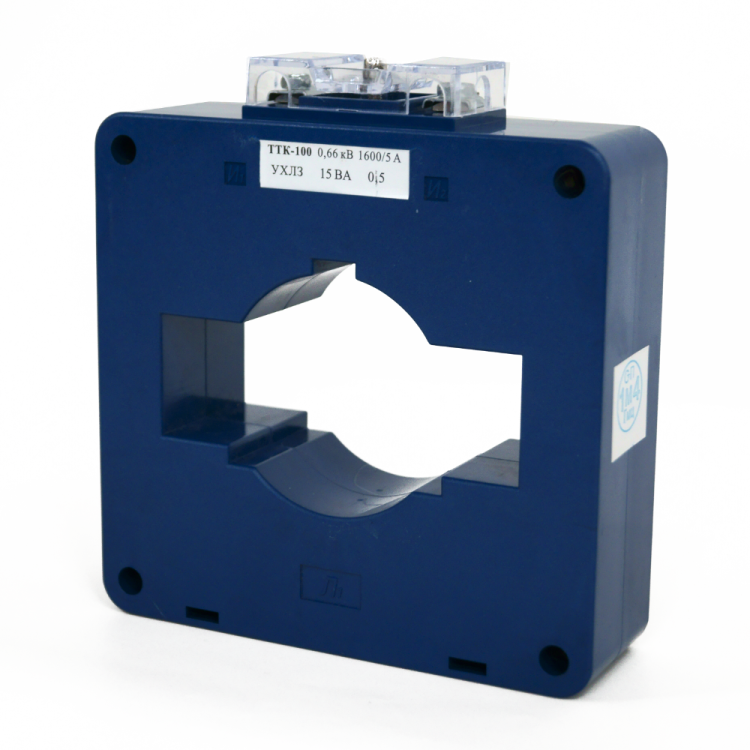

Трансформатор тока измерительный ТТК-100-1500/5А-15ВА-0.5S-УХЛ3 - 236593 КЭАЗ

Трансформатор тока измерительный ТТК-100-1500/5А-15ВА-0,5S-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 1500 А в цепях напряжением до 1000 В. Он используется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Артикул 236593 соответствует модели из серии ИТТ, устойчивой к воздействию влажного и холодного климата.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-1500/5А-15ВА-0,5S-УХЛ3 преобразует высокий первичный ток (1500 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и в промышленных установках - например, на конвейерах, насосных станциях, в системах управления электродвигателями.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для совместимости с большинством измерительных устройств;
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала);
• Номинальная мощность: 15 В·А - максимальная допустимая нагрузка на вторичную обмотку; превышение вызывает искажения показаний;
• Напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 1 кВ;
• Частота: 50 Гц - оптимизирован для промышленных сетей России и стран СНГ;
• Диаметр отверстия: 62 мм - позволяет протянуть через него одножильный или многожильный проводник нужного сечения;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и повышенной влажности;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых шкафов;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность с помощью крепёжных отверстий;
• Тип: однофазный, с окном - проходной, без разрыва цепи первичного провода.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-100-1500/5А-15ВА-0,5S-УХЛ3 совместим с любыми приборами, рассчитанными на входной ток 5 А. Для правильной работы необходимо:

• Не замыкать вторичную обмотку во время монтажа - это опасно!
• Замкнуть её перед отключением нагрузки - предотвращает возникновение высокого напряжения;
• Выбирать проводники сечением, подходящим под диаметр отверстия 62 мм - рекомендовано сечение до 185 мм2 медного провода;
• Устанавливать только на изолированных участках цепи, где есть доступ к первичному проводу;
• Использовать только с заземлёнными корпусами и в соответствии с требованиями ГОСТ 7746.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-100-1500/5А-15ВА-0,5S-УХЛ3 сертифицирован и соответствует ГОСТ 7746 - основному нормативу для измерительных трансформаторов тока в РФ. Защита от прикосновения реализована конструкцией корпуса, что исключает случайный контакт с токоведущими элементами. Наличие фактора FS 10 снижает риск повреждения при аварийных перегрузках.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии;
• Широкий диапазон рабочих токов - сохраняет точность даже при малых нагрузках (вплоть до 1% от 1500 А);
• Устойчивость к климатическим условиям УХЛ3 - подходит для неотапливаемых помещений и улицы в закрытых шкафах;
• Проходная конструкция с окном - не требует отключения питания при установке;
• Винтовое подключение - долговечное, легко проверяемое и ремонтируемое;
• Совместимость с типовой аппаратурой - не нужны адаптеры или специальные приборы.

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц;
• IP20 не защищает от воды и пыли - нельзя использовать вне герметичных шкафов;
• Нагрузка на вторичную обмотку не должна превышать 15 В·А - при подключении нескольких приборов суммарная мощность должна быть ниже этого значения;
• Не предназначена для измерения импульсных или несинусоидальных токов - искажения могут привести к неверным показаниям;
• Требуется соблюдение полярности при подключении вторичной обмотки - ошибки приводят к инверсии показаний.

Примеры использования

• Установка в силовом щите промышленного цеха для подключения электросчётчика учета потребления;
• Интеграция в систему релейной защиты двигателя 1 МВт - для отключения при перегрузке;
• Монтаж в распределительном пункте на тепловой станции для контроля тока в линии 10 кВ после понижения напряжения;
• Использование в системах SCADA для сбора данных о нагрузке на конвейере или компрессоре.

Практические советы

• Перед установкой проверьте целостность изоляции и отсутствие механических повреждений - особенно вокруг окна;
• При подключении нескольких приборов к одной вторичной обмотке сложите их мощности - если сумма >15 В·А, используйте трансформатор с большей грузоподъёмностью;
• Обязательно заземлите корпус трансформатора - это требуется по нормам безопасности;
• При замене или обслуживании всегда замыкайте вторичную обмотку перед отсоединением приборов - чтобы избежать пробоя;
• Для точного учёта выбирайте трансформатор с классом 0.5S, а не просто 0.5 - он лучше работает при малых токах, характерных для ночного режима.
