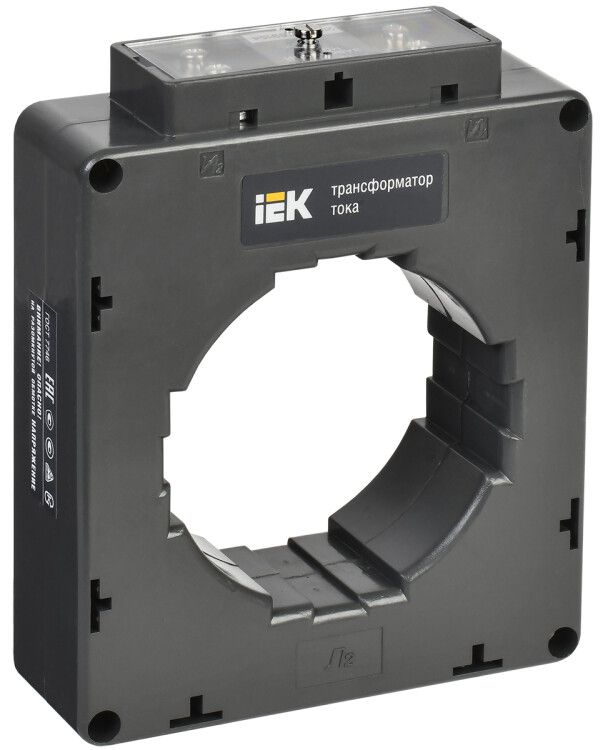

Трансформатор тока ТТИ-85 1500/5А кл. точн. 0.5S 15В.А IEK ITT50-3-15-1500

Трансформатор тока ТТИ-85 1500/5А 15ВА класс 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот трансформатор тока применяется в системах коммерческого учёта электроэнергии и подключается через штепсельное соединение, что упрощает обслуживание.

Назначение и область применения

Трансформатор тока ТТИ-85 1500/5А 15ВА класс 0,5S используется для преобразования больших значений тока (до 1500 А) в безопасный уровень (5 А), который можно подключить к измерительным приборам, счетчикам, реле защиты или системам АСКУЭ. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ напряжением до 660 В. Применяется в промышленных объектах, на подстанциях, в цепях питания крупных двигателей, конвейеров и других нагрузок с высокими токами.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта;
• Номинальная вторичная мощность: 15 В·А - позволяет подключать несколько приборов одновременно, например, счётчик + реле;
• Напряжение изоляции: 660 В - рассчитан на работу в сетях до этой величины;
• Конструкция: катушечный трансформатор с окном - проходной тип, монтируется на шину без её разрыва;
• Подключение вторичной цепи: штепсельное - быстрое и надёжное подключение проводов без пайки;
• Габариты: 82×82,5×85,5 мм - компактный размер для плотной компоновки в щитах;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого корпуса;
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и относительной влажности до 95% при 25 C;
• Фактор ограничения перенапряжения (FS): 5 - предельное отношение пикового тока к номинальному, указывает на устойчивость к кратковременным перегрузкам;
• Защита от прикосновения: да - исключает доступ к токоведущим элементам при установленном состоянии;
• Сертификация: есть - соответствует ГОСТ 7746 и имеет свидетельство об утверждении типа средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-85 1500/5А 15ВА класс 0,5S монтируется на шину с помощью окна - не требуется разрывать силовой контур. Диаметр окна не указан, но габариты позволяют использовать его на шинах до 60–70 мм2. Монтаж выполняется на монтажную плату или внутрь щита с последующим креплением болтами. Штепсельное соединение вторичной цепи позволяет легко заменять приборы без демонтажа самого трансформатора. Для правильной работы необходимо соблюдать полярность выводов (обозначены K1/K2). Нагрузка на вторичной стороне должна быть не более 15 В·А - превышение вызовет увеличение погрешности.

Безопасность и стандарты

Трансформатор тока ТТИ-85 1500/5А 15ВА класс 0,5S соответствует ГОСТ 7746 и нормам ТУ 3414-001-18461115-2006. Сертифицирован как средство измерений в госреестре (№28139-12), что делает его допустимым для использования в коммерческом учёте электроэнергии. Защита от прикосновения и IP20 обеспечивают безопасность при работе в закрытых щитах. Перегрузки по току до FS=5 не повредят устройство, но длительная работа выше 1500 А недопустима.

Преимущества

• Высокая точность класса 0,5S - идеально для точного учёта при любых нагрузках, включая слабые токи;
• Штепсельное подключение - экономит время при сервисе и замене приборов;
• Долгий срок службы (25 лет) снижает затраты на обслуживание;
• Сертифицирован для коммерческого учёта - не требует дополнительной поверки после установки;
• Компактные размеры - удобен для установки в ограниченном пространстве;
• Устойчивость к перегрузкам (FS=5) - повышает надёжность в условиях колебаний нагрузки.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от пыли и влаги; обязательно использование в закрытом щите;
• Запрещено работать с нагрузкой выше 15 В·А - превышение вызовет искажение показаний и возможный перегрев;
• Не подходит для переменного тока ниже 1% от 1500 А (т.е. менее 15 А) - точность не гарантирована;
• Только однофазное применение - не используется в трёхфазных схемах без трёх экземпляров;
• Не рекомендован для установки в местах с постоянными механическими воздействиями или вибрацией - риск повреждения обмоток.

Примеры использования

• Установка на главной шине ввода в промышленном здании для подключения коммерческого счётчика;
• Интеграция в систему АСКУЭ на насосной станции с контроллером и реле защиты;
• Подключение к устройству защиты двигателя 1000–1500 кВт в цехе;
• Измерение тока в цепи конвейера с частотным регулятором для контроля энергопотребления.

Практические советы

• Перед монтажом проверьте, чтобы шина подходила по размеру - окно трансформатора не рассчитано на слишком толстые шины;
• Обязательно используйте жилы сечением не менее 1,5 мм2 во вторичной цепи - меньшие сечения увеличат потери и погрешность;
• Никогда не оставляйте вторичную обмотку разомкнутой - это опасно! При отключенной нагрузке возникает высокое напряжение, которое может повредить изоляцию;
• При использовании нескольких трансформаторов в одной системе учёта - все должны иметь одинаковый класс точности (0,5S);
• Проверяйте соответствие нагрузки (не более 15 В·А) - суммарная мощность всех подключенных приборов (счётчик, реле, индикатор) не должна превышать этот порог;
• Для продления срока службы избегайте установки рядом с источниками тепла (например, контакторами или автотрансформаторами).
