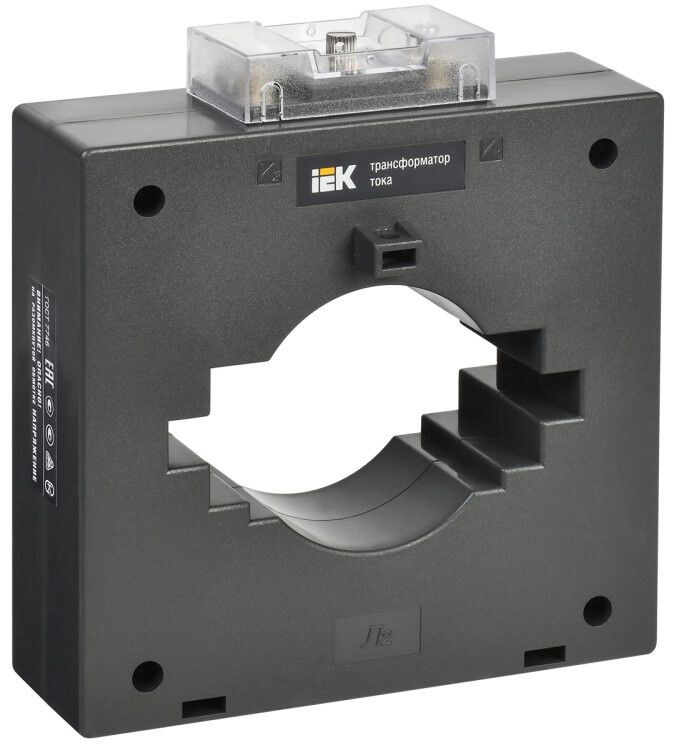

Трансформатор тока ТТИ-100 1600/5А 15ВА класс точности 0.5 - ITT60-2-15-1600 IEK

Трансформатор тока ТТИ-100 1600/5А 15ВА класс точности 0,5 от бренда IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt60-2-15-1600 соответствует модели с катушечным исполнением и винтовым подключением, рассчитанной на долгую эксплуатацию - до 25 лет.

Назначение и область применения

Трансформатор тока ТТИ-100 1600/5А 15ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 1600 А) в безопасный для приборов уровень - 5 А - и передаёт сигнал измерительным устройствам: счётчикам, реле защиты, контроллерам, анализаторам качества сети. Подходит для установки в распределительных щитах, на шинах подстанций, в промышленных панелях, где требуется надёжная передача сигнала без потерь точности.

Технические характеристики

• Номинальный первичный ток: 1600 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую трансформатор может обеспечить без снижения точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Рабочее напряжение: 660 В - максимальное напряжение изолирующей части, допустимое в цепи;
• Тип исполнения: катушечный - проводник проходит через центральное окно, не требует разрыва цепи;
• Подключение вторичной обмотки: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых корпусах;
• Срок службы: 25 лет - гарантирует длительную работу без замены при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95% при отсутствии конденсата;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным требованиям к измерительным трансформаторам.

Совместимость и монтаж

Трансформатор тока ТТИ-100 1600/5А 15ВА класс точности 0,5 имеет монтажное исполнение «с окном». Его устанавливают на шину или кабель без разрезания цепи - достаточно продеть фазный проводник через центральное отверстие. Монтаж выполняется на монтажную плату или жёстко закрепляется в щите с помощью крепёжных элементов, предусмотренных конструкцией. Винтовое подключение вторичной обмотки позволяет использовать провода сечением до 2,5 мм2. Обязательно соблюдать полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора учёта. Нагрузка на вторичную обмотку не должна превышать 15 ВА - иначе возрастает погрешность.

Безопасность и стандарты

Трансформатор тока ТТИ-100 1600/5А 15ВА класс точности 0,5 соответствует ГОСТ 7746 и имеет свидетельство об утверждении типа средств измерений (№28139-12), что делает его легальным для использования в системах коммерческого учёта. Защита от прикосновения реализована через изоляцию корпуса - доступ к токоведущим частям невозможен при установленном состоянии. Сертифицирован в соответствии с российскими нормами, внесён в Госреестр средств измерений. Применяется исключительно в сетях переменного тока 50 Гц.

Преимущества

• Высокая точность класса 0,5 - необходима для точного учёта и контроля расхода энергии;
• Катушечная конструкция - не требует демонтажа проводника при установке, экономит время при монтаже и ремонте;
• Долгий срок службы - 25 лет - снижает затраты на обслуживание и замену;
• Соответствие госстандартам - позволяет применять в официальных схемах учёта без дополнительных проверок;
• Надёжное винтовое подключение - минимизирует риск плохого контакта и перегрева.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Запрещено работать с разомкнутой вторичной обмоткой - это вызывает опасное повышение напряжения и может привести к пробою изоляции;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне помещений или в сырых местах без дополнительной герметизации;
• Максимальная нагрузка 15 ВА - не совместим с приборами большой мощности (например, несколькими счётчиками сразу); необходимо рассчитывать суммарную нагрузку всех подключённых устройств;
• Не рекомендован для импульсных или несинусоидальных токов - возможны искажения измерений.

Примеры использования

• Установка в главном вводе промышленного объекта для коммерческого учёта электроэнергии;
• Подключение к реле защиты в распределительном щите 660 В для отключения при перегрузках;
• Интеграция в системы АСКУЭ (автоматизированная система коммерческого учёта электроэнергии);
• Измерение тока в цепях питания крупных насосов, компрессоров, конвейеров с током до 1600 А.

Практические советы

• Перед монтажом убедитесь, что цепь обесточена - даже при малом токе размыкание вторичной обмотки опасно!
• Выбирайте провода для вторичной цепи сечением ≥1,5 мм2 и минимальной длиной - чтобы не превысить предел 15 ВА;
• Проверьте, что посадочный диаметр окна достаточен для вашего проводника - он должен свободно проходить, без усилия;
• При использовании нескольких трансформаторов в одной системе - следите за одинаковой фазировкой и полярностью;
• Трансформатор тока ТТИ-100 1600/5А 15ВА класс точности 0,5 от IEK (артикул itt60-2-15-1600) - оптимальный выбор для проектов, где важны точность, надёжность и соответствие регламентам.
