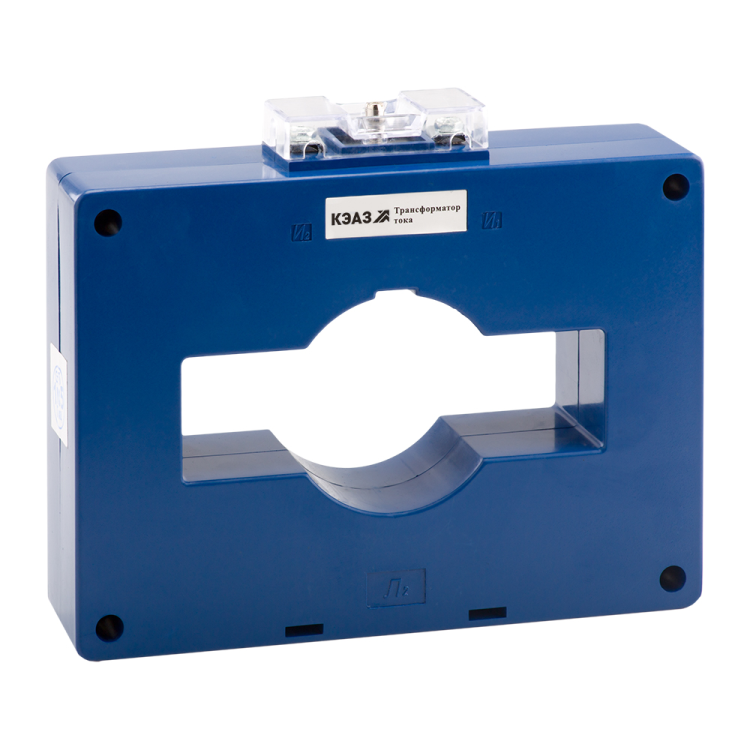

Трансформатор тока ТТК-125 3000/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219637

Трансформатор тока измерительный ТТК-125 3000/5А 15ВА 0,5 УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 3000 А в цепях высокого напряжения. Этот трансформатор тока используется в системах учёта, защиты и контроля на промышленных объектах, где важна надёжность и соответствие нормам ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-125 3000/5А 15ВА 0,5 УХЛ3 преобразует большой первичный ток (до 3000 А) в безопасный вторичный ток 5 А, который можно подключить к измерительным приборам — счетчикам, амперметрам, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и производствах с крупными потребителями энергии: металлургических заводах, насосных станциях, конвейерных линиях.

Технические характеристики

• Номинальный первичный ток: 3000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 — максимальная погрешность измерения ±0,5%
• Номинальная мощность: 15 В·А — максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В — допустимое рабочее напряжение сети
• Диаметр отверстия: 80 мм — позволяет протянуть через него шины или кабели соответствующего сечения
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, устойчив к повышенной влажности
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен
• Фактор ограничения перенапряжения: FS 10 — при аварийных режимах ток во вторичной цепи не превышает в 10 раз номинальный
• Подключение вторичной обмотки: винтовые зажимы
• Монтаж: на монтажную плату, с окном для прохода проводника

Совместимость и монтаж

Трансформатор тока измерительный ТТК-125 3000/5А 15ВА 0,5 УХЛ3 устанавливается на монтажную плату или жестко закрепляется рядом с шиной. Через его окно диаметром 80 мм пропускается одиночная шина или набор кабелей суммарным сечением, подходящим под этот размер. Обязательно соблюдайте полярность при подключении вторичной обмотки — пометки “K1” и “K2” должны совпадать с указаниями в схеме. Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи — это опасно!

Безопасность и стандарты

Трансформатор тока измерительный ТТК-125 3000/5А 15ВА 0,5 УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Конструкция имеет защиту от прикосновения — корпус предотвращает случайный контакт с токоведущими элементами. Степень защиты IP20 обеспечивает безопасность при установке внутри щитов, но не предназначена для открытых площадок или влажных сред вне помещений.

Преимущества

• Высокая класс точности 0,5 гарантирует точность показаний счётчиков и систем учета
• Наличие окна 80 мм упрощает монтаж на массивных шинах без демонтажа участка цепи
• Климатическое исполнение УХЛ3 позволяет использовать устройство в холодных регионах и неотапливаемых помещениях
• Фактор FS 10 снижает риск повреждения измерительных приборов при перегрузках
• Винтовое подключение вторичной обмотки обеспечивает надёжный и долговечный контакт

Ограничения применения

• Не применяется в сетях постоянного тока — только для переменного тока 50 Гц
• IP20 не защищает от воды, пыли и внешних воздействий — нельзя устанавливать на улице или в сырых местах
• Запрещено работать с разомкнутой вторичной обмоткой — это вызывает опасное перенапряжение
• Максимальная нагрузка 15 В·А — не подключайте более двух приборов одновременно без проверки суммарной мощности
• Не рекомендуется использовать для импульсных или несинусоидальных токов — погрешность возрастёт

Примеры использования

• Установка в главном вводном щите промышленного предприятия для подключения счетчика учёта энергии
• Интеграция в систему релейной защиты на трансформаторной подстанции
• Контроль тока в цепи электродуговой печи или большого двигателя
• Измерение тока в распределительном пункте с медной шиной 80 мм в диаметре

Практические советы

• Проверьте диаметр шины перед монтажом — она должна свободно проходить через окно 80 мм, но не болтаться
• При подключении нескольких приборов к одной вторичной обмотке сложите их мощности — сумма не должна превышать 15 В·А
• Обязательно используйте перемычку между K1 и K2 при отключении приборов — так вы исключите опасность возникновения перенапряжения
• Для длительной работы в условиях колебаний температуры выбирайте модели с исполнением УХЛ3 — они надёжнее в суровом климате
• При замене трансформатора тока измерительный ТТК-125 3000/5А 15ВА 0,5 УХЛ3 сохраняйте те же параметры: класс точности, номиналы тока и мощности — иначе система учёта будет давать ошибочные данные
