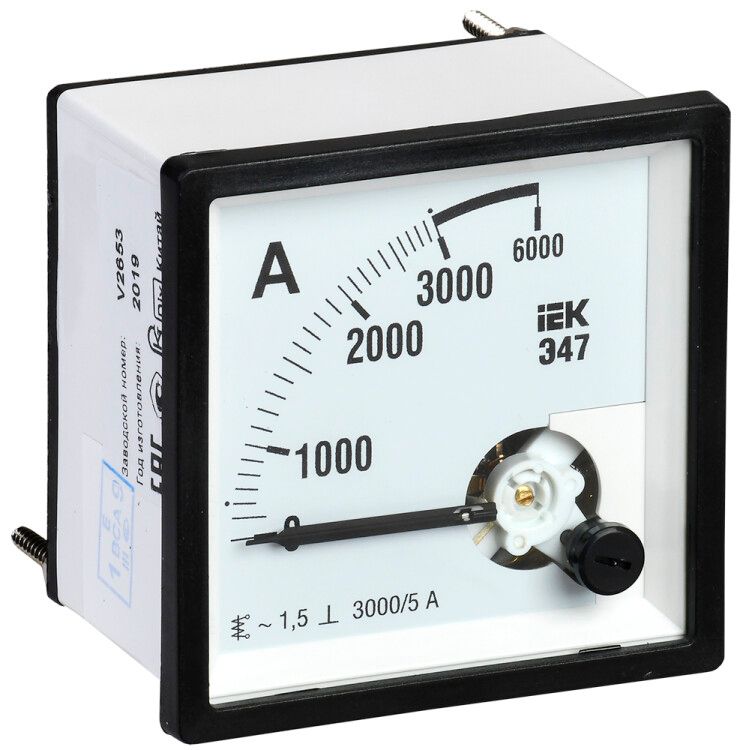

Амперметр 3000/5А 72х72 AC через трансформатор Э47 - IPA10-6-3000-E IEK

Амперметр Э47 3000/5А класс точности 1,5 72×72 мм - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях переменного тока до 3000 А с использованием трансформаторов тока. Применяется в щитах управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 3000/5А класс точности 1,5 72×72 мм используется для измерения силы тока в цепях переменного тока с номиналом до 3000 А. Он работает не напрямую, а через трансформатор тока (ТТ) с вторичным током 5 А. Подходит для установки в распределительных шкафах, щитах автоматики, на станках, конвейерах и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Тип: Аналоговый амперметр с электромагнитной измерительной системой
• Номинальный ток вторичной обмотки ТТ: 5 А
• Диапазон измерений: 0–3000 А (по шкале, соответствует входному сигналу 5 А от ТТ)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Тип тока: Переменный (AC)
• Напряжение сети: До 380 В (прибор рассчитан на работу в низковольтных сетях)
• Форм-фактор: Монтаж на переднюю панель, размер 72×72 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не герметичен
• Угол отклонения стрелки: 90°
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Сертификация: Внесен в Госреестр средств измерений, имеет официальное утверждение типа
• Нормативные документы: ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3, ТУ 4223-023-18461115-2008

Совместимость и монтаж

Амперметр Э47 3000/5А класс точности 1,5 72×72 мм требует подключения через трансформатор тока. Нельзя подключать напрямую к проводнику с током выше 5 А - это вызовет перегрузку и выход из строя прибора.

Монтаж осуществляется в панели щита с помощью стандартного крепления 72×72 мм. Корпус выполнен в модульном исполнении - совместим с типовыми рамками и корпусами для приборов этого формата. Кабели подводятся к клеммам на задней стенке. Обязательно обеспечить свободный доступ к тыльной стороне для обслуживания.

Безопасность и стандарты

Амперметр Э47 3000/5А класс точности 1,5 72×72 мм соответствует требованиям российских нормативов по безопасности и метрологии. Произведен в соответствии с ГОСТ и ТУ, прошел государственную поверку и внесен в Реестр средств измерений РФ. Это гарантирует законную возможность использования прибора в коммерческом учете и промышленных системах контроля.

Преимущества

• Высокая надежность благодаря механической электромагнитной системе - нет электроники, которая может выйти из строя от помех или скачков напряжения
• Не требуется внешнее питание - работает исключительно от сигнала тока от ТТ
• Простота визуального считывания показаний - яркая шкала, четкая стрелка
• Защита от внешних магнитных полей - металлический экран снижает влияние соседних устройств
• Поддержка стандарта IP20 позволяет использовать в большинстве закрытых щитовых комнат

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Запрещено подключать напрямую к токовым цепям свыше 5 А - обязательно применение трансформатора тока
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя устанавливать вне помещений или во влажных зонах без дополнительной защиты
• Работает только в диапазоне температур от −25C до +40C - не подходит для холодильных камер или открытых площадок
• Не поддерживает цифровые интерфейсы - данные можно получить только визуально

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома
• Измерение нагрузки на двигателе насосной станции с ТТ 3000/5 А
• Мониторинг потребления на линии конвейера на заводе
• Установка в щите управления станком с ЧПУ для наблюдения за рабочим током
• Комплексный контроль в системах энергообеспечения объектов ЖКХ

Практические советы

• Выбирая трансформатор тока, убедитесь, что его коэффициент трансформации точно соответствует шкале прибора - 3000/5 А. Отклонение приведёт к некорректным показаниям
• При замене прибора проверьте целостность цепи вторичной обмотки ТТ - разрыв может вызвать опасное напряжение
• Посадочный размер 72×72 мм универсальный - подходит для большинства стандартных рамок, но перед монтажом сверьте отверстия в панели
• Для долговечности избегайте установки рядом с мощными источниками тепла или вибраций
• Проверяйте соответствие сертификата на приборе - он обязателен для легального использования в учётных системах
