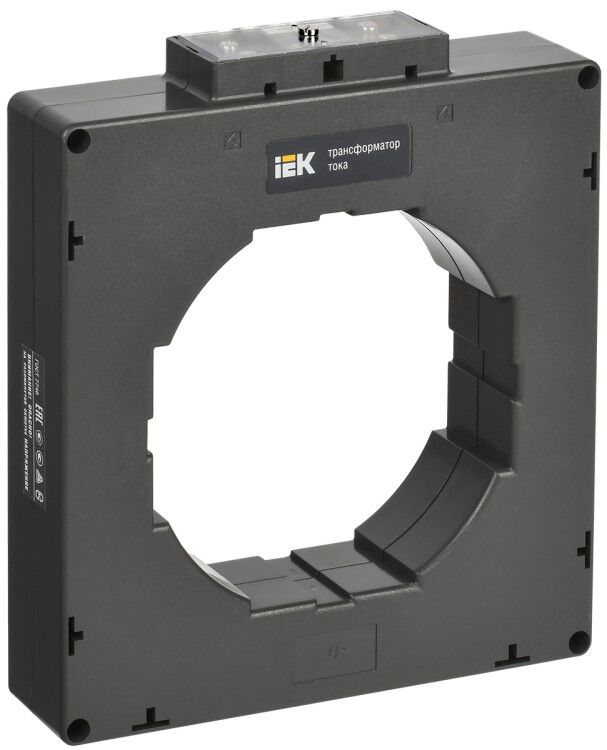

Трансформатор тока ТТИ-125 3000/5А 15ВА класс точн. 0.5S IEK ITT70-3-15-3000

Трансформатор тока ТТИ-125 3000/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения больших токов в системах учёта электроэнергии и передачи сигналов в устройства защиты и автоматики. Этот трансформатор тока ТТИ-125 применяется в промышленных объектах с напряжением до 660 В и обеспечивает надёжную работу в течение 25 лет.

Назначение и область применения

Трансформатор тока ТТИ-125 3000/5А используется в цепях коммерческого и технического учёта электроэнергии, где требуется высокая точность измерений. Он преобразует большой первичный ток (до 3000 А) в безопасный вторичный ток (5 А), который подключается к счётчикам, реле защиты, контроллерам и другим измерительным приборам. Применяется в распределительных щитах, на подстанциях, в промышленных установках — например, на конвейерах, насосных станциях, в системах HVAC.

Технические характеристики

• Номинальный первичный ток: 3000 А — способен работать с токами до трёх тысяч ампер без перегрузки.
• Номинальный вторичный ток: 5 А — стандартный выходной ток для совместимости с большинством измерительных приборов.
• Номинальная вторичная полная мощность: 15 В·А — достаточна для питания современных цифровых счётчиков и реле.
• Класс точности: 0,5S — обеспечивает точность ±0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала), что важно для точного учёта при частичных нагрузках.
• Рабочее напряжение: 660 В — допустимо использование в сетях до этой величины.
• Габариты: 127×126×130 мм — компактный размер для удобного монтажа в ограниченных пространствах.
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытых корпусов.
• Способ подключения вторичной цепи: штекерный разъём — позволяет быстро подключить и отключить приборы без демонтажа.
• Монтажное исполнение: с окном — токоведущий провод проходит через центральное отверстие, не требуя разрыва цепи.
• Фактор ограничения перенапряжения: FS 5 — при КЗ во вторичной цепи трансформатор не создаёт опасных перенапряжений выше 5-кратного значения нормального напряжения.
• Срок службы: 25 лет — рассчитан на длительную эксплуатацию без замены.
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C и влажности до 98%, подходит для помещений с умеренным климатом, включая неотапливаемые зоны.

Совместимость и монтаж

Трансформатор тока ТТИ-125 3000/5А монтируется на монтажную плату или жёстко фиксируется в щите. Благодаря конструкции “с окном” он устанавливается вокруг уже смонтированного провода — разрыв цепи не нужен. Штекерный разъём упрощает подключение к счётчикам, модулям сбора данных и реле. Для правильной работы необходимо соблюдать полярность выводов. Подходящий посадочный диаметр окна соответствует стандартному проводу до 35 мм². Не рекомендуется использовать с многожильными проводами, которые не плотно заполняют окно — возможна потеря точности.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 — официально утвержденные требования к трансформаторам тока.
• Имеет свидетельство об утверждении типа средств измерений (№ 28139-12) — легализован для использования в коммерческом учёте.
• Внесён в Госреестр средств измерений — может применяться в обязательных системах учёта.
• Защита от прикосновения: да — предотвращает случайный контакт с токоведущими элементами при установленном состоянии.
• Сертифицирован — имеет все необходимые документы для продажи и эксплуатации в России.

Преимущества

• Высокая точность класса 0,5S — идеален для учёта при низких нагрузках, когда другие трансформаторы теряют точность.
• Штекерный разъём — экономит время при обслуживании и замене приборов.
• Долгий срок службы — 25 лет снижают затраты на замену и техобслуживание.
• Компактные габариты — легко встраивается даже в плотно укомплектованные щиты.
• Поддержка стандарта FS 5 — повышает безопасность при аварийных режимах.

Ограничения применения

• Не предназначен для внешней установки — степень защиты IP20 требует помещения в закрытый щит.
• Не работает с переменным током ниже 1% от номинала (30 А) — при очень слабой нагрузке точность не гарантируется.
• Не подходит для постоянного тока — только для переменного тока 50–60 Гц.
• Вторичная цепь должна быть замкнута — при размыкании возникает опасное напряжение, хотя фактор FS 5 снижает риск.
• Требуется одножильный провод подходящего сечения — многожильные провода с плохой укладкой могут исказить измерения.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для коммерческого учёта электроэнергии.
• Интеграция в системы автоматизации на заводе для контроля тока в линиях питания крупных двигателей.
• Подключение к цифровому счётчику в распределительном пункте с напряжением 660 В.
• Использование в системах релейной защиты для отключения оборудования при перегрузке.

Практические советы

• Перед монтажом проверьте, чтобы провод полностью проходил через центр окна — смещение вызывает погрешность.
• Обязательно используйте штекерный разъём с качественной фиксацией — вибрация может ослабить контакт.
• При использовании нескольких трансформаторов тока ТТИ-125 в одной системе — следите за одинаковой фазировкой всех соединений.
• Не подключайте вторичную цепь к оборудованию с импедансом более 15 В·А — это приведёт к потере точности.
• Проверяйте целостность вторичной цепи перед включением — разрыв может вызвать пробой изоляции.
• Для долговременной эксплуатации в условиях повышенной влажности — дополнительно герметизируйте место входа провода.
