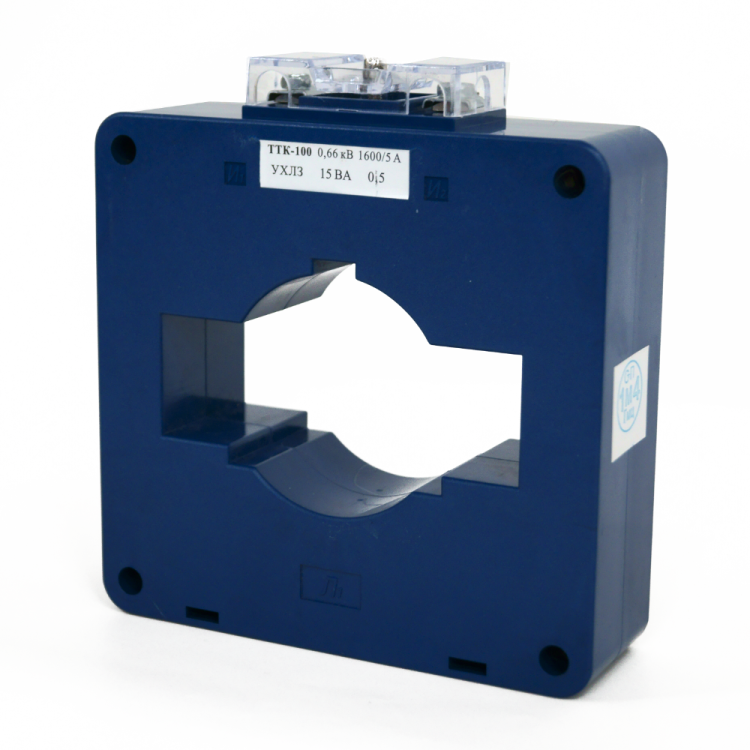

Трансформатор тока ТТК-100 2000/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219631

Трансформатор тока измерительный ТТК-100-2000/5А-15ВА-0,5-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 2000 А в цепях напряжением до 1000 В. Этот трансформатор тока используется в системах учета, защиты и контроля на промышленных объектах, где важна надежность и соответствие нормам ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-2000/5А-15ВА-0,5-УХЛ3 преобразует большой первичный ток (2000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Он применяется в распределительных устройствах, щитах автоматики, на подстанциях и в промышленных установках: конвейерах, насосных станциях, сварочном оборудовании, крупных двигателях.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная вторичная мощность: 15 В·А - позволяет подключать нагрузку до этого значения
• Напряжение изоляции: 1000 В
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Диаметр отверстия: 62 мм - проход для шины или кабеля
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко закрепляется
• Монтажное исполнение: с окном - проводник проходит через центр, без разрыва цепи
• Степень защиты: IP20 - защищает от прикосновений пальцев, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Вторичное подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Фактор ограничения перенапряжения: FS 10 - выдерживает кратковременные перегрузки до 10× номинала без повреждения
• Нормативный документ: ГОСТ 7746

Совместимость и монтаж

Трансформатор тока ТТК-100-2000/5А-15ВА-0,5-УХЛ3 совместим с любыми устройствами, рассчитанными на входной ток 5 А: цифровые и аналоговые измерители, реле защиты, системы АСКУЭ. Для монтажа требуется свободное место на DIN-рейке или поверхности, соответствующей габаритам корпуса. Проходящий проводник должен иметь диаметр меньше 62 мм - иначе невозможно поместить его внутрь. Подключение вторичной цепи выполняется только после отключения питания. Никогда не допускайте холостого хода вторичной обмотки - это опасно!

Безопасность и стандарты

Трансформатор тока сертифицирован и соответствует требованиям ГОСТ 7746. Конструкция имеет защиту от прикосновения - предотвращает случайный контакт с токоведущими частями. IP20 обеспечивает базовую защиту от пальцев, но не от внешней среды - поэтому устанавливайте его внутри щита. Максимальное рабочее напряжение 1000 В гарантирует безопасную работу в высоковольтных распределительных системах. Фактор FS 10 снижает риск выхода из строя при аварийных перегрузках.

Преимущества

• Высокая класс точности 0,5 - идеально для коммерческого учёта энергии
• Винтовые зажимы - надёжное и долговечное подключение
• С окном - не требует демонтажа шины при установке
• Климатическое исполнение УХЛ3 - стабильно работает в холодных и влажных помещениях
• Подтверждённая сертификация - соответствует государственным стандартам
• Производитель КЭАЗ - проверенная российская компания с длительным опытом в производстве трансформаторов

Ограничения применения

• Не предназначена для постоянной работы при токе выше 2000 А - возможен перегрев и потеря точности
• IP20 - нельзя использовать вне закрытых щитов, в сырых или запылённых местах
• Запрещено оставлять вторичную обмотку разомкнутой - создаётся опасное напряжение до нескольких киловольт
• Не подходит для импульсных или несинусоидальных токов - только для чистого синусоидального переменного тока 50 Гц
• Мощность нагрузки не более 15 В·А - превышение вызывает увеличение погрешности

Примеры использования

• Установка в главном вводе промышленного цеха для подключения счетчика электроэнергии
• Интеграция в систему защиты электродвигателя 1000–1500 кВт
• Измерение тока в шинопроводе 1000 В на подстанции
• Контроль нагрузки на конвейере с частотным регулятором
• Автоматизация технологических линий с использованием АСКУЭ

Практические советы

• Выбирайте трансформатор тока ТТК-100-2000/5А-15ВА-0,5-УХЛ3, когда нужна точность измерения и возможность замены без отключения сети
• Проверьте диаметр шины перед монтажом - он должен быть меньше 62 мм
• Используйте медные провода сечением не менее 2,5 мм2 для вторичной цепи - минимизируйте потери
• Обязательно замкните вторичную обмотку перед отключением нагрузки - используйте перемычку или тестовый блок
• При сборке щита располагайте трансформатор рядом с измерительными приборами - уменьшите длину вторичных проводов
• Для условий с высокой вибрацией дополнительно закрепите корпус болтами - даже при монтаже на рейку
