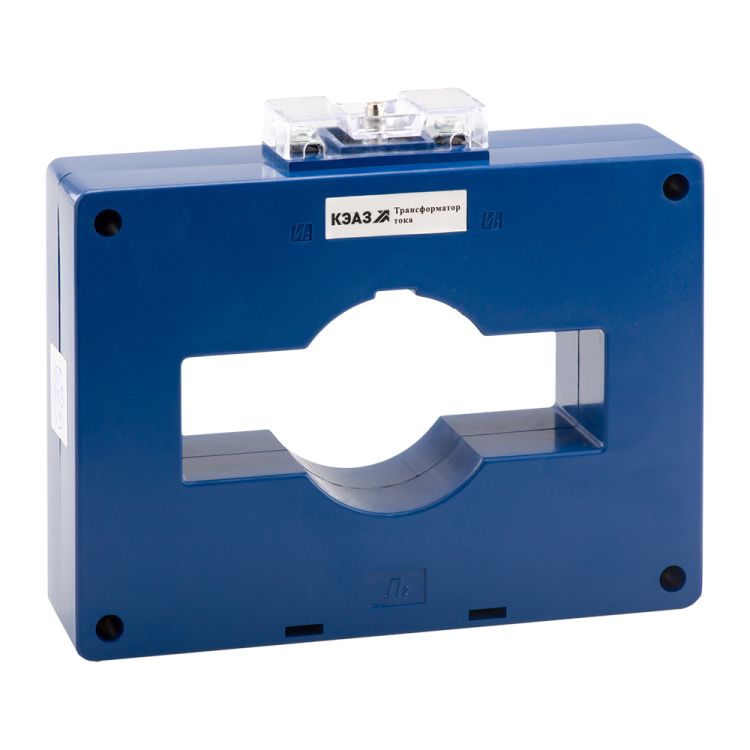

Трансформатор тока ТТК-100 2000/5А кл. точн. 0.5S 15В.А измерительный УХЛ3 КЭАЗ 239708

Трансформатор тока измерительный ТТК-100-2000/5А-15ВА-0,5S-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 2000 А в цепях напряжением до 1000 В. Он используется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Модель ТТК-100-2000/5А-15ВА-0,5S-УХЛ3 соответствует ГОСТ 7746 и имеет класс точности 0,5S.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-2000/5А-15ВА-0,5S-УХЛ3 преобразует высокий первичный ток (2000 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов - счетчиков, амперметров, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и в промышленных установках с большими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала)
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение первичной цепи
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Диаметр отверстия: 62 мм - позволяет протянуть через него шины или кабели сечением до 150–185 мм2
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко крепится к корпусу
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Вторичное подключение: винтовые зажимы - надежное и удобное для многожильных проводов
• Фактор ограничения перенапряжения: FS 10 - предотвращает повреждение при аварийных перегрузках
• Тип: однофазный, с окном - проходной, без разрыва цепи

Совместимость и монтаж

Трансформатор тока ТТК-100-2000/5А-15ВА-0,5S-УХЛ3 совместим с любыми измерительными устройствами, рассчитанными на входной ток 5 А. Для правильной работы необходимо соблюдать полярность выводов (обозначены K1/K2). Подключение вторичной цепи должно выполняться только при отключенном первичном токе. Нельзя оставлять вторичную обмотку разомкнутой - это вызывает опасное перенапряжение. Монтаж осуществляется на монтажную плату или DIN-рейку; отверстие 62 мм позволяет установить трансформатор вокруг одиночной шины или нескольких кабелей суммарным сечением до 185 мм2.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - основному нормативу для измерительных трансформаторов тока в РФ
• Имеет сертификацию - подтверждает соответствие требованиям безопасности и качества
• Защита от прикосновения: да - исключает доступ к токоведущим элементам при установленном положении
• FS 10 - гарантирует, что при КЗ во вторичной цепи напряжение не превысит безопасный уровень

Преимущества

• Высокая точность класса 0,5S - важна для коммерческого учета электроэнергии
• Широкий диапазон рабочих температур (УХЛ3) - подходит для холодных и влажных помещений
• Простой монтаж благодаря окну 62 мм - не требует демонтажа шин
• Надежные винтовые зажимы - минимизируют риск плохого контакта
• Ограниченная масса и компактные габариты - легко интегрируются в существующие щиты

Ограничения применения

• Не предназначена для постоянного тока (DC) - работает только с переменным током 50 Гц
• Степень защиты IP20 - нельзя использовать в открытых, запыленных или влажных средах без дополнительной защиты
• Максимальная нагрузка 15 В·А - не подключайте более двух приборов одновременно, если каждый потребляет больше 7–8 В·А
• Не рекомендуется применять в цепях с гармониками выше 5-го порядка - может возникнуть погрешность
• Требуется обязательное замыкание вторичной цепи перед включением питания - разрыв цепи приведёт к пробою изоляции

Примеры использования

• Подключение к трехфазному счетчику в щите главного распределительного пункта (ГРЩ)
• Измерение тока в цепи двигателя 1000 кВт на конвейере
• Контроль нагрузки в системе UPS с батарейным массивом
• Работа в составе релейной защиты трансформатора 10/0,4 кВ
• Автоматизация производства с использованием PLC и аналоговых входов

Практические советы

• Выбирайте трансформатор с запасом по мощности: если вы подключаете два прибора (например, счетчик и реле), проверьте, чтобы их суммарная нагрузка не превышала 12–13 В·А
• При монтаже используйте медные провода сечением не менее 2,5 мм2 - это снижает потери и нагрев
• Обязательно закрепляйте трансформатор на жестком основании - вибрации влияют на точность
• Проверяйте целостность вторичной цепи мультиметром перед вводом в работу
• Для систем с высокой помеховой нагрузкой используйте экранированные кабели между ТТК-100 и приемником
• При замене старого трансформатора - сверьте диаметр окна (62 мм) и тип подключения - это критично для совместимости
