Трансформаторов тока ТТЕ-Р 816 2000/5А 0,5 15ВА EKF - tte-r816-2000

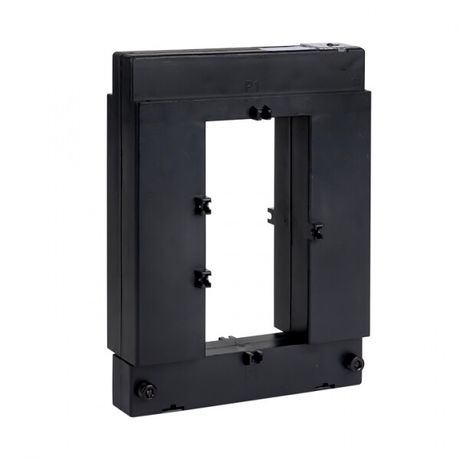

Трансформатор тока разъёмный ТТЕ-Р 816 2000/5А класс точности 0.5 15ВА УХЛ4 от EKF предназначен для измерения больших токов в цепях до 660 В, обеспечивая точную передачу сигнала 2000/5 А в измерительные приборы. Его разъёмная конструкция позволяет устанавливать устройство без демонтажа провода, что особенно удобно при модернизации существующих электроустановок.

Назначение и область применения

Трансформатор тока разъёмный ТТЕ-Р 816 2000/5А класс точности 0.5 15ВА УХЛ4 используется для преобразования высоких токов до безопасного уровня 5 А, который подаётся на счётчики, реле защиты, контроллеры и другие измерительные устройства. Применяется в системах учёта энергии, автоматизации и контроля нагрузки на промышленных объектах - например, на вводах распределительных щитов, у крупных двигателей, конвейеров, сварочных установок и компрессоров.

Технические характеристики

• Номинальный первичный ток: 2000 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал для подключения приборов учёта;
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в рабочем диапазоне;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Напряжение изоляции: 660 В - допустимое напряжение сети, для которой предназначен трансформатор;
• Коэффициент безопасности FS 10 - при перегрузке током до 10× номинального (до 20 000 А) трансформатор сохраняет работоспособность и не выйдет из строя;
• Габариты: 120×80 мм - компактный размер для установки в ограниченных пространствах;
• Тип монтажа: с окном - провод проходит через внутреннее отверстие без разрезания;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для вторичной цепи;
• Степень защиты: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с нормальной влажностью;
• Быстрое закрепление и установка на защёлках - корпус открывается и фиксируется одним движением, без инструментов.

Совместимость и монтаж

Трансформатор тока разъёмный ТТЕ-Р 816 2000/5А класс точности 0.5 15ВА УХЛ4 совместим с любыми измерительными приборами, имеющими вход 5 А - счётчиками, токоизмерительными клещами, реле перегрузки, анализаторами качества электроэнергии. Для монтажа достаточно:

• Открыть корпус трансформатора по защёлкам - он легко раскрывается, как бутерброд;
• Завести в него одножильный или многожильный проводник диаметром до 25–30 мм (зависит от жесткости);
• Закрыть корпус до характерного щелчка - защёлки фиксируют его плотно;
• Подключить выводы вторичной обмотки (S1, S2) к прибору с помощью винтовых зажимов - соблюдая полярность;
• Не замыкать вторичную обмотку при отключенном оборудовании - это опасно!

Устройство не требует отключения питания при установке - главное условие: ток в проводе должен быть ниже 2000 А во время монтажа.

Безопасность и стандарты

Трансформатор тока разъёмный ТТЕ-Р 816 2000/5А класс точности 0.5 15ВА УХЛ4 сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Коэффициент безопасности FS 10 гарантирует, что даже при аварийных перегрузках (например, КЗ) трансформатор не выйдет из строя и не станет причиной возгорания. Наличие винтового подключения исключает случайное отсоединение вторичной цепи, что предотвращает образование высокого напряжения на открытых контактах.

Преимущества

• Разъёмная конструкция - установка без отключения и разрезания провода экономит время и снижает риск ошибок;
• Высокая точность класса 0.5 - идеально для коммерческого учёта электроэнергии;
• Фиксация на защёлках - быстрая и надёжная сборка, не требует болтов или хомутов;
• Компактные габариты - помещается даже в плотно заполненных щитах;
• Устойчивость к перегрузкам (FS 10) - повышает долговечность и безопасность системы;
• Климатическое исполнение УХЛ4 - работает в неотапливаемых помещениях, на складах, в цехах.

Ограничения применения

• Не применяется в сетях выше 660 В - превышение напряжения вызывает пробой изоляции;
• Не предназначена для постоянной работы при токе выше 2000 А - возможны искажения показаний и перегрев;
• Вторичная цепь должна быть всегда замкнута - при разрыве на выводах возникает опасное напряжение до нескольких киловольт;
• Не рекомендуется использовать в средах с агрессивными парями, маслом или частыми механическими ударами - хотя УХЛ4 защищает от влаги, не защищает от химических воздействий;
• Не подходит для трёхфазных систем без трёх отдельных экземпляров - каждый трансформатор работает только с одной фазой.

Примеры использования

• Установка на главном вводе в промышленном щите для подключения счетчика учёта потребления;
• Измерение тока двигателя 160 кВт в системе управления конвейера;
• Контроль нагрузки на сварочном аппарате с током до 2000 А;
• Модернизация старого щита - без отключения основного кабеля, просто раздвигаются защёлки и заводится провод.

Практические советы

• Перед установкой проверьте диаметр провода - он должен свободно проходить через окно; если слишком толстый - используйте другой тип трансформатора;
• Обязательно подключайте вторичную цепь к прибору до включения питания - разомкнутая обмотка опасна;
• При использовании нескольких трансформаторов в одном щите следите за тем, чтобы они не находились рядом с источниками сильных помех - например, частотными преобразователями;
• Проверяйте целостность изоляции и состояние защёлок ежегодно - особенно в местах с вибрацией;
• Для точного учёта выбирайте нагрузку на вторичной стороне не больше 15 В·А - лучше использовать современные маломощные счётчики.
