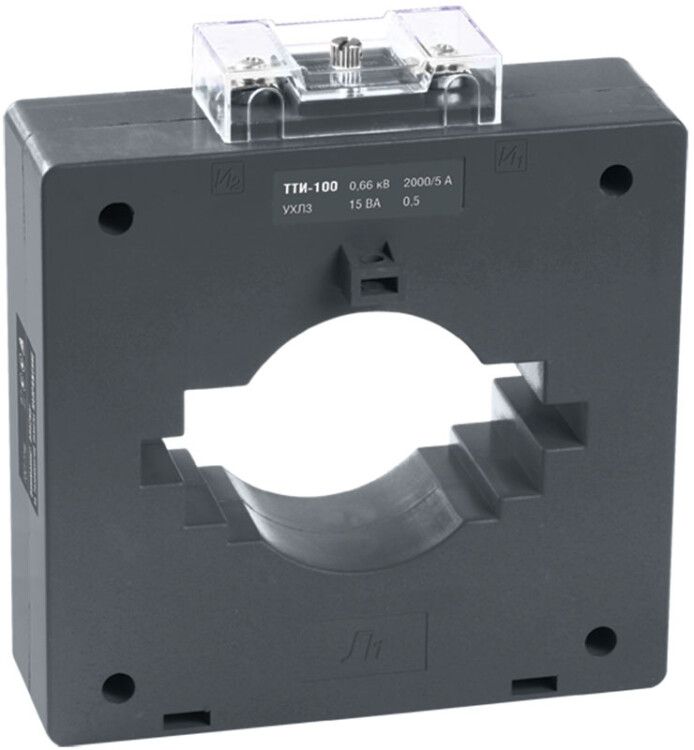

Трансформатор тока ТТИ-100 2000/5А 15ВА без шины класс точности 0.5 - ITT60-2-15-2000 IEK

Трансформатор тока ТТИ-100 2000/5А класс точности 0.5 15ВА от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt60-2-15-2000 соответствует модели многовиткового катушечного трансформатора с окном для прохода провода.

Назначение и область применения

Трансформатор тока ТТИ-100 2000/5А используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большой первичный ток (до 2000 А) в безопасный вторичный сигнал (5 А), который подключается к счётчикам, реле защиты, контроллерам и другим измерительным приборам. Применяется в распределительных щитах, на подстанциях, в промышленных установках - например, на участках с большими нагрузками: насосные станции, конвейеры, системы вентиляции, силовые панели.

Технические характеристики

• Номинальный первичный ток: 2000 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Номинальная вторичная полная мощность: 15 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями;
• Количество фаз: 1 - предназначен для однофазных цепей или для установки на каждую фазу трёхфазной системы;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов;
• Монтажное исполнение: с окном - позволяет установить без разрезания провода, просто продеть шину или кабель через центральное отверстие;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жёстко фиксируется на плате с помощью крепёжных отверстий;
• Вторичное подключение: винтовые зажимы - надёжное соединение с проводами сечением до 2,5 мм2;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, типично для промышленных помещений;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены при соблюдении условий;
• Сертифицирован: да - имеет свидетельство об утверждении типа средств измерений (№28139-12) и внесён в госреестр;
• Защита от прикосновения: да - корпус предотвращает случайное касание токоведущих элементов при установленном состоянии.

Совместимость и монтаж

Трансформатор тока ТТИ-100 2000/5А совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, анализаторы качества сети, реле перегрузки, PLC-модули. Для правильной работы необходимо:

• Не использовать вторичную обмотку без нагрузки - это вызывает опасное повышение напряжения и риск пробоя изоляции;
• Подключать нагрузку не выше 15 В·А - превышение снижает точность и может привести к перегреву;
• Обеспечивать плотный контакт в винтовых зажимах - плохой контакт увеличивает погрешность и создаёт риск нагрева;
• Закреплять на монтажной плате или DIN-рейке так, чтобы окно было направлено параллельно направлению тока - для минимизации влияния внешних магнитных полей.

Безопасность и стандарты

Трансформатор тока ТТИ-100 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Сертификат подтверждает соответствие требованиям безопасности и метрологической точности. Защита от прикосновения и IP20 обеспечивают безопасность при обслуживании в закрытых щитах. Напряжение изоляции 660 В гарантирует работу в сетях до 690 В переменного тока.

Преимущества

• Высокая точность класса 0.5 - необходима для официального коммерческого учёта;
• Многовитковая катушечная конструкция - обеспечивает стабильность параметров даже при колебаниях температуры и нагрузки;
• Винтовое подключение - удобно для монтажа и ремонта, не требует специнструментов;
• Срок службы 25 лет - экономически выгодно при долгосрочных проектах;
• Сертификация и внесение в госреестр - позволяет применять в объектах, где требуется законодательно подтверждённая точность измерений.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и механических воздействий;
• Не подходит для постоянных токов - работает только с переменным током частотой 50–60 Гц;
• Не рекомендован для импульсных или несинусоидальных токов - возможны искажения в измерениях;
• Требуется обязательное подключение нагрузки - работа без нагрузки недопустима;
• Ограниченная мощность 15 В·А - не подходит для подключения нескольких приборов одновременно без проверки суммарной нагрузки.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для контроля расхода электроэнергии;
• Интеграция в систему автоматического управления насосной станцией для защиты от перегрузки;
• Подключение к многофункциональному счётчику в офисном здании для детализированного учёта по фазам;
• Использование в качестве датчика тока в системе SCADA для удалённого мониторинга нагрузки.

Практические советы

• Перед монтажом проверьте, что ток в цепи не превышает 2000 А - превышение может привести к насыщению сердечника и потере точности;
• Выбирайте сечение вторичного кабеля не менее 1,5 мм2 - для длинных линий используйте 2,5 мм2, чтобы компенсировать потери;
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они имеют одинаковый класс точности и коэффициент трансформации;
• При замене старого трансформатора - сохраняйте полярность подключения вторичной обмотки, иначе счётчик будет считать энергию в противоположном направлении;
• Проверяйте целостность изоляции и состояние винтовых контактов ежегодно - особенно в помещениях с высокой влажностью или запылённостью.
