Амперметр аналоговый AM-A961 на панель 96х96 квадрат. вырез 2000А трансф. подкл. EKF am-a961-2000/ama-961-2000

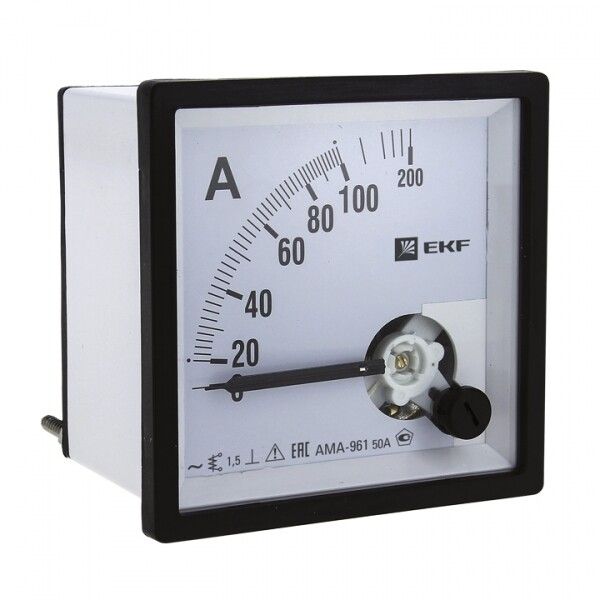

Амперметр аналоговый на панель 96×96 от EKF, артикул am-a961-2000, предназначен для визуального контроля тока до 2000 А в сетях переменного тока через внешний трансформатор тока. Устройство из серии PROxima рассчитано на установку в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 96×96 используется для наблюдения за величиной тока в цепях переменного тока (AC) с высокими значениями - например, в главных вводах, на выходах крупных автоматических выключателей или после трансформаторов. Подходит для установки в электрощитах промышленных цехов, ЖЭКов, ТРЦ, насосных станций и других объектов с распределением энергии по 380 В. Применяется там, где требуется постоянный визуальный контроль нагрузки без необходимости подключения к системам сбора данных.

Технические характеристики

• Номинальный ток: 2000 А - максимальный ток, который можно измерить при использовании трансформатора тока с коэффициентом 2000/5;
• Номинальный ток вторичной обмотки ТТ: 5 А - стандартный входной сигнал для большинства промышленных трансформаторов тока;
• Класс точности: 1.5 - допустимая погрешность +-1,5 % от верхнего предела шкалы; подходит для контроля, но не для точного учета;
• Тип тока: переменный (AC) - не работает с постоянным током;
• Напряжение сети: 380 В - устройство рассчитано на работу в сетях до этого уровня, само измерение происходит через ТТ, а не напрямую;
• Измерительная система: магнитомягкое железо - надежная механическая система, устойчивая к перегрузкам и помехам;
• Угол отклонения стрелки: 90° - компактная шкала, удобная для быстрого считывания;
• Степень защиты: IP20/IP50 - защита от прикосновения к токоведущим частям и от пыли, но не от брызг воды;
• Потеря мощности: 0 Вт - прибор не потребляет энергию из измеряемой цепи, питание не требуется;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 98 % при 25C;
• Нормативный документ: ГОСТ 8711-93 - соответствует требованиям к аналоговым приборам в России.

Совместимость и монтаж

Амперметр am-a961-2000 устанавливается в панели щита через квадратный вырез 96×96 мм. Монтаж осуществляется на монтажную плату с помощью фиксирующих зажимов сзади. Для работы необходим внешний трансформатор тока (ТТ) с номиналом 2000/5 А. Первичная обмотка ТТ встраивается последовательно в измеряемую фазу, вторичная - подключается к клеммам амперметра. Кабель вторичной цепи должен иметь сечение не менее 2,5 мм2. Нельзя замыкать вторичную обмотку ТТ - это опасно!

Безопасность и стандарты

Амперметр аналоговый на панель 96×96 сертифицирован и соответствует ГОСТ 8711-93. Степень защиты IP20 обеспечивает безопасность при работе в закрытых щитах, IP50 дополнительно защищает от пыли. Прибор не имеет собственного питания, поэтому исключен риск возникновения паразитных потенциалов. Все клеммы изолированы, доступ к токоведущим частям возможен только при вскрытии щита.

Преимущества

• Не требует внешнего питания - работает за счет сигнала от трансформатора тока;
• Высокая механическая прочность - магнитомягкий механизм устойчив к вибрациям и импульсным перегрузкам;
• Простота обслуживания - нет электроники, которая может выйти из строя;
• Ясная шкала с четкой стрелкой - легко читать даже при плохом освещении;
• Совместим с широким спектром промышленных ТТ - стандартизованный вход 5 А.

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC);
• Требует обязательного подключения к трансформатору тока - нельзя использовать напрямую в цепи;
• Класс точности 1.5 недостаточен для коммерческого учёта электроэнергии - только для контроля;
• Защита IP20/IP50 не позволяет устанавливать во влажных или открытых местах - только внутри щитов;
• Нет возможности подключения к системам SCADA или удалённого мониторинга - только визуальное показание.

Примеры использования

• Контроль тока на вводе в промышленный цех с мощностью более 1 МВт;
• Наблюдение за нагрузкой на главном распределительном щите многоквартирного дома;
• Мониторинг тока в цепи питания конвейера или насосной группы;
• Замена старых приборов в модернизируемых щитах с сохранением существующих ТТ.

Практические советы

• Выбирайте трансформатор тока с коэффициентом 2000/5 А - он идеально совпадает с шкалой am-a961-2000;
• Проверьте посадочный размер выреза: 96×96 мм - не используйте приборы с другим форматом;
• Обязательно проверяйте целостность вторичной цепи ТТ перед включением - разрыв вызывает опасное напряжение;
• При замене прибора не трогайте провода от ТТ - они находятся под напряжением даже при отключенной нагрузке;
• Для долговечности избегайте установки рядом с источниками сильных магнитных полей - это влияет на точность стрелки.
