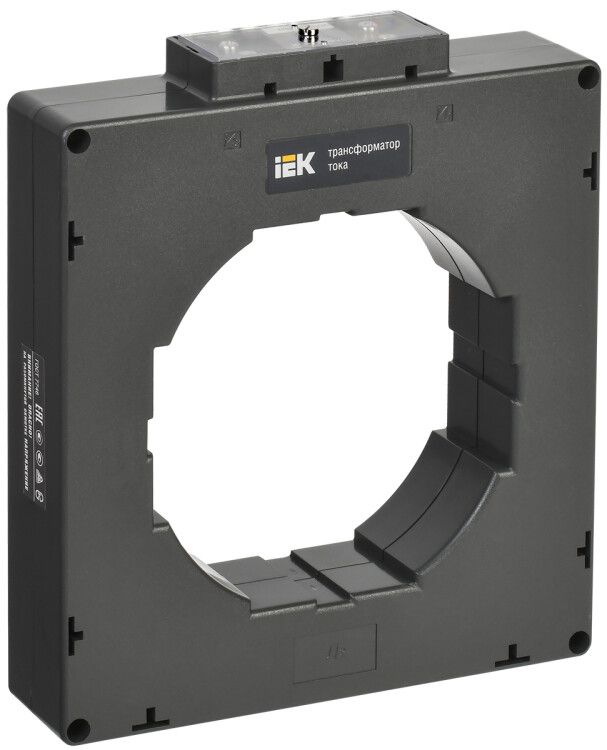

Трансформатор тока ТТИ-125 2000/5А 15ВА без шины класс 0.5S - ITT70-3-15-2000 IEK

Трансформатор тока ТТИ-125 2000/5А класс точности 0.5S 15ВА от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в системы учёта, защиты и автоматизации. Артикул itt70-3-15-2000 соответствует модели с катушечной конструкцией и окном для прохода провода.

Назначение и область применения

Трансформатор тока ТТИ-125 2000/5А класс точности 0.5S 15ВА используется в системах коммерческого и технического учёта электроэнергии, где требуется высокая точность измерений. Подходит для установки в распределительных щитах, на шинах и в оборудовании, где необходимо подключить измерительные приборы - счетчики, анализаторы качества сети, устройства релейной защиты. Применяется на объектах с большими нагрузками: промышленные предприятия, насосные станции, компрессорные установки, участки с силовыми кабелями.

Технические характеристики

• Номинальный первичный ток: 2000 А - способен работать с токами до этой величины без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выход для подключения измерительных приборов;
• Класс точности: 0.5S - обеспечивает погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (от 1% от номинала);
• Номинальная вторичная мощность: 15 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Рабочее напряжение: 660 В - допустимо использование в сетях до этого уровня;
• Оконное исполнение: внутреннее отверстие диаметром 127 мм позволяет протянуть одножильный или многожильный проводник без разрезания;
• Количество вторичных обмоток: одна - сигнал передаётся на один приёмный контур;
• Степень защиты IP20 - предохраняет от прикосновения к токоведущим частям, но не защищает от воды и пыли; подходит только для внутренней установки;
• Климатическое исполнение УХЛ3 - работает при температурах от –45 C до +50 C, рассчитан на умеренные и холодные регионы;
• Срок службы: 25 лет - долговечная конструкция, подходящая для постоянной эксплуатации;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное решение для подключения проводов сечением до 2,5 мм2;
• Монтаж: на монтажную плату - крепится через отверстия в корпусе, требует жёсткой фиксации на металлической поверхности.

Совместимость и монтаж

Трансформатор тока ТТИ-125 2000/5А класс точности 0.5S 15ВА совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для правильного монтажа:

• Перед установкой убедитесь, что проводник имеет внешний диаметр менее 127 мм - иначе он не пройдёт через окно;
• Не используйте трансформатор с разомкнутой вторичной обмоткой во время работы - это вызывает опасное повышение напряжения;
• Фиксируйте устройство на монтажной плате с помощью болтов, чтобы исключить механические колебания;
• Закручивайте винты вторичного подключения с усилием, указанным в руководстве - недостаточно затянутый контакт увеличивает погрешность, слишком сильный - повреждает контакты.

Безопасность и стандарты

Трансформатор тока ТТИ-125 2000/5А класс точности 0.5S 15ВА соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Произведён с соблюдением требований безопасности: предусмотрена защита от прикосновения к токоведущим элементам. Устройство внесено в Госреестр средств измерений (№ 28139-12) и имеет официальное свидетельство об утверждении типа. Сертифицирован для использования в России и странах ЕАЭС.

Преимущества

• Высокий класс точности 0.5S - идеален для коммерческого учёта, где важна минимальная погрешность даже при малых нагрузках;
• Оконная конструкция - позволяет легко установить трансформатор на уже смонтированный провод без демонтажа;
• Долгий срок службы - снижает необходимость замены и обслуживания;
• Устойчивость к экстремальным температурам - надёжно работает в неотапливаемых помещениях и на открытых площадках;
• Проверенная технология - модель получала награду на международном конкурсе «Лучшее электрооборудование-2005».

Ограничения применения

• Не применяется в сетях выше 660 В - риск пробоя изоляции;
• IP20 не обеспечивает защиту от влаги - запрещено использовать в сырых, пыльных или наружных условиях;
• Один выход - нельзя подключить несколько приборов параллельно без согласования нагрузки (суммарная мощность не должна превышать 15 ВА);
• Требуется жёсткая фиксация - вибрации и перемещения могут влиять на точность измерений;
• Не предназначен для импульсных или несинусоидальных токов - возможны искажения показаний.

Примеры использования

• Установка на главной вводной шине промышленного цеха для контроля расхода электроэнергии;
• Подключение к цифровому счётчику в распределительном пункте на тепловой станции;
• Интеграция в систему автоматического управления двигателем с частотным преобразователем;
• Монтаж в щите управления насосной станцией для защиты от перегрузок.

Практические советы

• Выбирая трансформатор тока ТТИ-125 2000/5А класс точности 0.5S 15ВА, убедитесь, что суммарная нагрузка всех подключенных приборов (счетчик, регистратор, реле) не превышает 15 ВА - иначе точность упадёт;
• При использовании в цепях с высокими начальными токами (пусковые токи двигателей) проверьте, не превышают ли они 2000 А длительно - кратковременно допустимо, но не рекомендовано;
• Для удобства монтажа используйте гибкий кабель с диаметром не более 12 мм - так он легче войдёт в окно 127 мм;
• Обязательно закрывайте крышку после подключения вторичных проводов - это сохраняет степень защиты и предотвращает случайное касание;
• При замене старого трансформатора - сравнивайте не только токовые параметры, но и габариты окна: новый TTI-125 должен свободно охватывать существующий провод.
