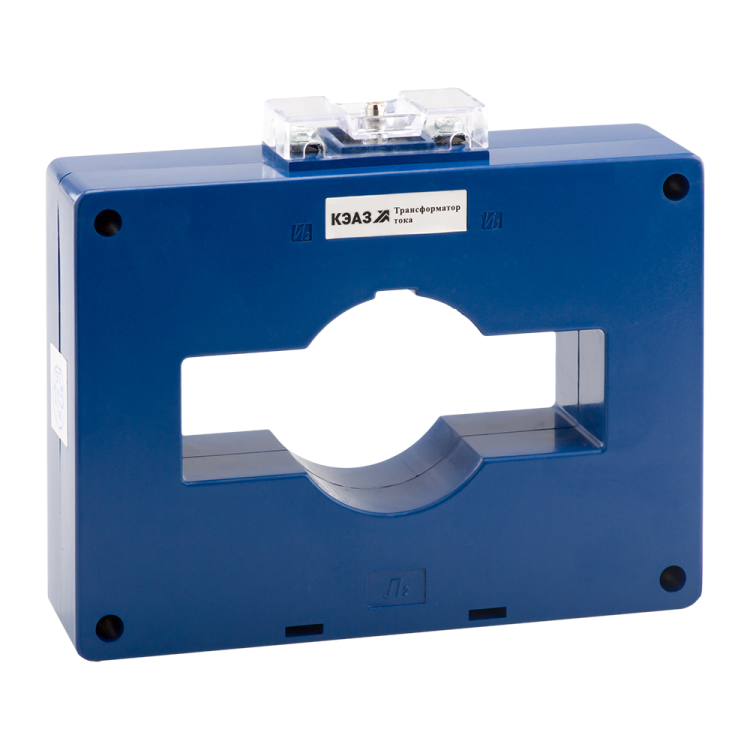

Трансформатор тока ТТК-125 2000/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219635

Трансформатор тока измерительный ТТК-125 2000/5А 15ВА 0,5 УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 2000 А в цепях напряжением до 1000 В. Он используется в системах учета, защиты и контроля на промышленных объектах, где важна надежность и соответствие ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-125 2000/5А 15ВА 0,5 УХЛ3 преобразует высокий первичный ток (2000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и производствах с большими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - погрешность не более 0,5% в рабочем диапазоне
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимое напряжение в первичной цепи
• Диаметр окна: 80 мм - позволяет протянуть проводник или шину соответствующего сечения
• Способ монтажа: на монтажную плату, с окном для прохода токоведущей части
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к влажности и запыленности
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Вторичное подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Фактор ограничения перенапряжения: FS 10 - при аварийных токах до 10× номинала сохраняет работоспособность
• Сертифицирован: да, по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока измерительный ТТК-125 2000/5А 15ВА 0,5 УХЛ3 монтируется на монтажную плату или жестко закрепляется в щите. Его окно диаметром 80 мм рассчитано на установку на медную или алюминиевую шину, либо на массивный кабель. Перед монтажом проверьте, что токоведущая часть помещается внутрь без усилия. Обязательно замыкайте вторичную обмотку перед отключением нагрузки - разрыв цепи может вызвать опасное перенапряжение. Подключайте провода к винтовым зажимам плотно, без повреждения жил.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-125 2000/5А 15ВА 0,5 УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Конструкция имеет защиту от прикосновения - корпус предотвращает доступ к токоведущим элементам. Несмотря на класс защиты IP20, устройство не предназначено для работы во влажных средах или на открытом воздухе. Для обеспечения безопасности всегда используйте его в закрытых щитах с доступом только для обслуживающего персонала.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учета энергии
• Увеличенное окно 80 мм - совместимо с крупными шинами и кабелями
• Фактор FS 10 - выдерживает кратковременные перегрузки без выхода из строя
• Климатическое исполнение УХЛ3 - надежная работа в холодных и влажных помещениях
• Винтовое подключение - прочное и долговечное соединение
• Производитель КЭАЗ - известный российский бренд с гарантией качества

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Запрещена работа с разомкнутой вторичной обмоткой - риск возникновения высокого напряжения
• IP20 не обеспечивает защиту от брызг, пыли и влаги - нельзя использовать вне щита
• Максимальная нагрузка 15 В·А - не подключайте несколько приборов суммарной мощностью выше этого значения
• Не предназначен для установки на токоведущих частях с напряжением свыше 1000 В

Примеры использования

• Учет потребления на главном вводе промышленного предприятия
• Подключение к реле перегрузки в силовой панели станка
• Интеграция в системы АСКУЭ для контроля энергопотребления
• Измерение тока в распределительных щитах 0,4–1 кВ
• Защита двигателей большой мощности через токоограничивающие реле

Практические советы

• Выбирайте ТТК-125 2000/5А 15ВА 0,5 УХЛ3, когда требуется точный учет тока выше 1000 А - он лучше, чем трансформаторы меньшего номинала
• Проверяйте целостность вторичной цепи перед включением оборудования - даже кратковременный разрыв может повредить приборы
• При использовании нескольких трансформаторов в одной системе соблюдайте одинаковое направление намотки - важно для правильной фазировки
• Не забудьте указать артикул 219635 при заказе - так вы получите именно модель с нужными параметрами
• Для обслуживания отключайте питание и замыкайте выводы вторичной обмотки перед снятием нагрузки
