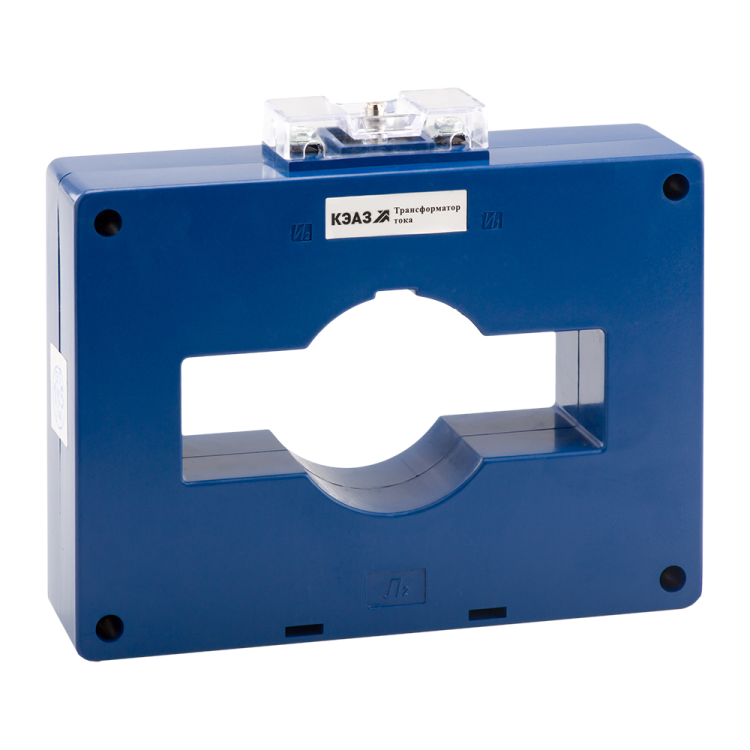

Трансформатор тока ТТК-125 2500/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219636

Трансформатор тока измерительный ТТК-125-2500/5А-15ВА-0,5-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 2500 А в цепях напряжением до 1000 В. Он используется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Модель ТТК-125-2500/5А-15ВА-0,5-УХЛ3 соответствует ГОСТ 7746 и имеет класс точности 0,5.

Назначение и область применения

Трансформатор тока измерительный ТТК-125-2500/5А-15ВА-0,5-УХЛ3 преобразует высокий первичный ток (2500 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов, счетчиков и устройств защиты. Применяется в распределительных устройствах, силовых щитах, на подстанциях и в промышленных установках с большими токовыми нагрузками — например, на насосных станциях, в металлургических цехах, на конвейерах и в системах автоматизации.

Технические характеристики

• Номинальный первичный ток: 2500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 — максимальная погрешность измерения ±0,5%
• Номинальная мощность: 15 В·А — допустимая нагрузка на вторичную обмотку
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В
• Диаметр отверстия: 80 мм — позволяет протянуть шины или кабели крупного сечения
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, устойчив к повышенной влажности
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и воды
• Вторичное подключение: винтовые зажимы — надёжное и удобное для многожильных проводов
• Фактор ограничения перенапряжения: FS 10 — предотвращает повреждение при аварийных режимах
• Монтаж: на монтажную плату, с окном — устанавливается вокруг проходящего провода

Совместимость и монтаж

Трансформатор тока измерительный ТТК-125-2500/5А-15ВА-0,5-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счётчики активной и реактивной энергии, амперметры, реле защиты, анализаторы качества сети. Для монтажа требуется свободный доступ к токоведущей шине или кабелю диаметром до 80 мм. Устройство крепится болтами к монтажной плате или панели. Перед установкой проверьте, что проводник полностью проходит через центральное отверстие — это гарантирует точность измерения. Никогда не оставляйте вторичную обмотку разомкнутой во время работы — это опасно!

Безопасность и стандарты

Трансформатор тока ТТК-125-2500/5А-15ВА-0,5-УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Обеспечивает защиту от случайного прикосновения к токоведущим элементам. Конструкция исключает возможность возгорания при нормальной эксплуатации. Благодаря фактору FS 10, он выдерживает кратковременные перегрузки тока до 10-кратного значения номинала без выхода из строя.

Преимущества

• Высокая точность класса 0,5 — идеально для коммерческого учёта электроэнергии
• Широкое отверстие 80 мм — легко монтируется на массивные шины без демонтажа оборудования
• Устойчивость к климатическим условиям УХЛ3 — подходит для холодных и влажных помещений
• Надёжные винтовые зажимы — минимизируют риск потери контакта при вибрации
• Произведён на КЭАЗ — известный производитель с долгой историей в области измерительных трансформаторов

Ограничения применения

• Не предназначена для постоянного использования при токах выше 2500 А — возможна перегрев и потеря точности
• Степень защиты IP20 не обеспечивает защиту от пыли и брызг — нельзя использовать вне закрытых щитов
• Запрещено работать с разомкнутой вторичной цепью — создаёт опасное высокое напряжение
• Подходит только для переменного тока 50 Гц — не применяется в сетях постоянного тока или частотой 60 Гц
• Не рекомендован для установки в местах с механическими воздействиями или химически агрессивной средой

Примеры использования

• Установка в главном вводе промышленного цеха для подключения трёхфазного счётчика энергии
• Интеграция в систему релейной защиты двигателя мощностью более 1 МВт
• Контроль нагрузки на трансформаторе 10/0,4 кВ в распределительном пункте
• Измерение тока в системе электроснабжения водоканала с использованием медной шины 80×10 мм

Практические советы

• Выбирайте трансформатор тока ТТК-125-2500/5А-15ВА-0,5-УХЛ3, когда нагрузка на вторичную цепь не превышает 15 В·А — используйте только приборы с малым внутренним сопротивлением
• При замене старого трансформатора сверьте диаметр отверстия — 80 мм требует соответствующих шин или кабелей
• Обязательно заземляйте корпус трансформатора перед включением
• Проверяйте целостность вторичной цепи мультиметром до запуска системы — разрыв цепи может вызвать пробой изоляции
• Для длительной эксплуатации в условиях повышенной влажности убедитесь, что щит имеет герметичную степень защиты (IP54+)
