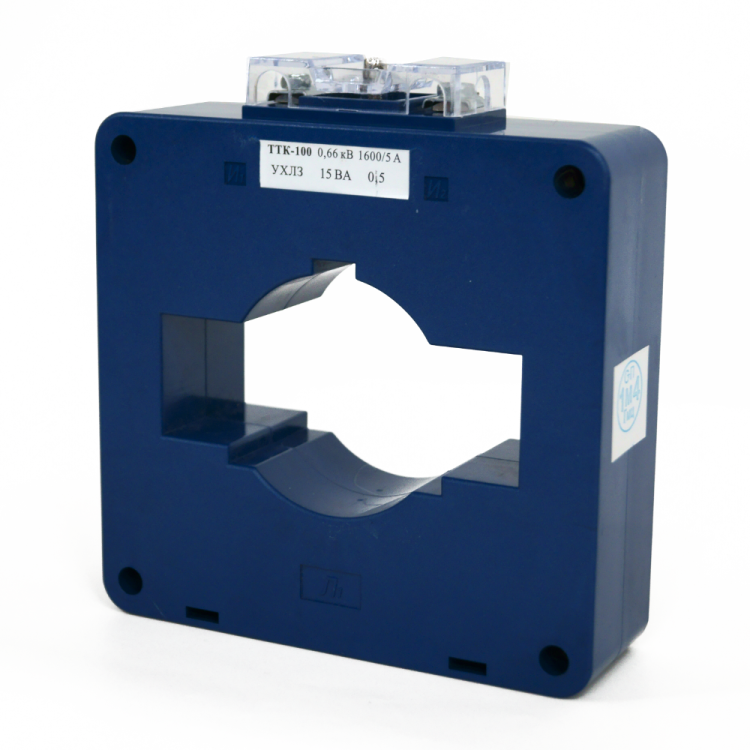

Трансформатор тока ТТК-100 2500/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219632

Трансформатор тока измерительный ТТК-100-2500/5А-15ВА-0,5-УХЛ3 предназначен для точного измерения больших переменных токов до 2500 А в цепях напряжением до 1000 В. Бренд КЭАЗ и артикул 219632 указывают на серийную продукцию подсерии ТТК-100, созданную для промышленных систем учета и защиты.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-2500/5А-15ВА-0,5-УХЛ3 преобразует высокий первичный ток (2500 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и в промышленных установках с большими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 2500 А - максимальный рабочий ток, проходящий через проводник внутри окна трансформатора
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством промышленных измерительных устройств
• Класс точности: 0,5 - максимальная погрешность измерения составляет +-0,5 % в нормальных условиях
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети, где применяется трансформатор
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Диаметр окна: 62 мм - позволяет протянуть одиночный проводник или шину соответствующего сечения
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды
• Подключение вторичной цепи: винтовые зажимы - надежное и проверенное соединение для медных проводов
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения

Совместимость и монтаж

Трансформатор тока измерительный ТТК-100-2500/5А-15ВА-0,5-УХЛ3 имеет монтажное исполнение «с окном» и крепится на монтажную плату. Для установки требуется свободный доступ к силовой шине или кабелю - проводник продевается через центральное отверстие диаметром 62 мм. Никаких дополнительных креплений или сверления не требуется. Вторичная обмотка подключается через винтовые зажимы - используйте провода сечением не менее 1,5 мм2. Обязательно замыкайте вторичную цепь перед включением первичного тока - разрыв цепи может вызвать опасное перенапряжение.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-100-2500/5А-15ВА-0,5-УХЛ3 соответствует ГОСТ 7746 - основному стандарту для измерительных трансформаторов тока в РФ. Имеет сертификацию, подтверждающую соответствие требованиям безопасности. Защита от прикосновения реализована конструкцией корпуса - внутренние части недоступны при установленном состоянии. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Высокая классическая точность 0,5 - идеально для коммерческого учёта энергии
• Широкий диапазон токов - подходит для крупных потребителей: насосных станций, печей, компрессоров
• Устойчивость к перегрузкам (FS 10) - снижает риск отказа при пусковых токах
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных помещениях
• Простой монтаж без демонтажа шины - экономия времени при модернизации

Ограничения применения

• Не используется в постоянном токе - только для переменного тока 50 Гц
• IP20 не защищает от пыли и брызг - не устанавливайте в открытых или сырых местах без дополнительной оболочки
• Запрещено работать с разомкнутой вторичной цепью - это создаёт высокое напряжение на выводах и опасно для оборудования и персонала
• Максимальная нагрузка 15 В·А - не подключайте более двух приборов одновременно без расчета суммарной нагрузки
• Диаметр окна 62 мм - не подходит для многожильных кабелей с внешним диаметром больше 62 мм; требует предварительной проверки габаритов проводника

Примеры использования

• Учёт электроэнергии на входе в цех с мощными электродвигателями
• Подключение к реле перегрузки на воздушных выключателях 1000 В
• Интеграция в системы SCADA для контроля токов в распределительных пунктах
• Обмен старых трансформаторов на новые в рамках реконструкции щита без изменения шин

Практические советы

• Перед монтажом проверьте, что проводник помещается в окно 62 мм - если слишком толстый, выберите другую модель
• При подключении вторичной цепи всегда используйте цветную маркировку: L1 - красный, N - синий, заземление - жёлто-зелёный
• Проверяйте целостность вторичной цепи мультиметром до включения питания - разрыв = риск пробоя
• При использовании нескольких трансформаторов в одной системе соблюдайте одинаковое направление намотки (обозначено на корпусе)
• Для длительной работы при максимальной нагрузке (15 В·А) следите за нагревом - если корпус сильно горячий, уменьшите нагрузку
