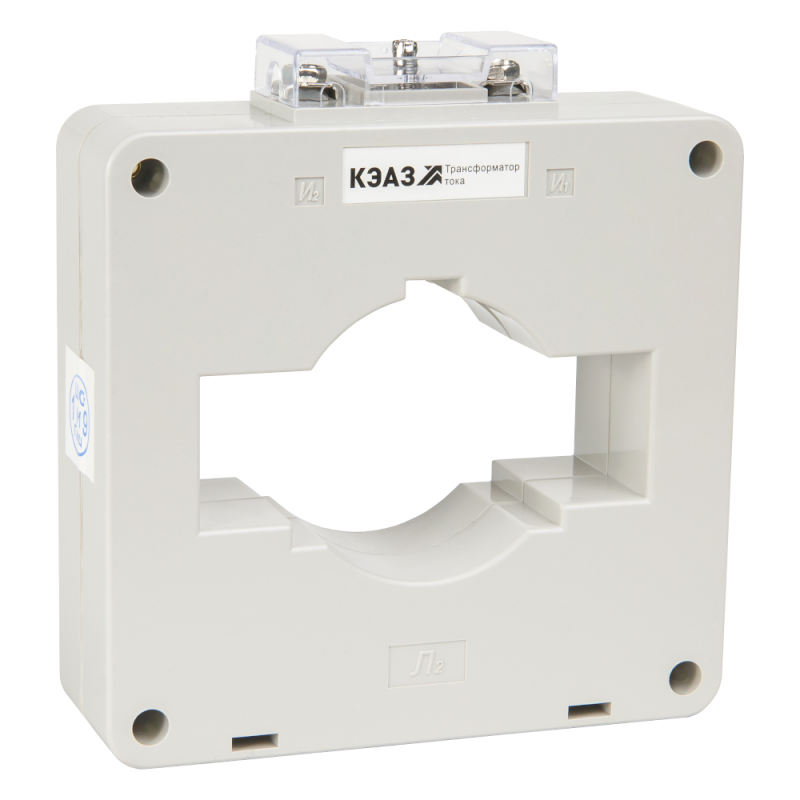

Измерительный трансформатор тока ТТК-100-2500/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 245832

Трансформатор тока ТТК-100-2500/5А-15ВА-0,5S-УХЛ3 от КЭАЗ предназначен для точного измерения и передачи тока в системах учета, защиты и автоматизации электросетей до 0,66 кВ. Этот трансформатор тока используется там, где требуется высокая точность при больших токах - например, на вводах подстанций или в распределительных устройствах.

Назначение и область применения

Трансформатор тока ТТК-100-2500/5А-0,5S-УХЛ3 преобразует большой первичный ток (до 2500 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам, реле защиты, счетчикам энергии и устройствам автоматики. Он применяется в сетях переменного тока 50 Гц с рабочим напряжением до 0,66 кВ. Подходит для установки в щитах, ячейках КРУ, на шинах и кабельных вводах. Модель с окном позволяет монтировать трансформатор тока без разрыва цепи - достаточно протянуть через него токоведущую шину или кабель.

Технические характеристики

• Номинальный первичный ток: 2500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает точность +-0,5% в широком диапазоне нагрузок, включая малые токи (вплоть до 1% от номинала), что важно для точного учёта энергии
• Номинальное напряжение: 0,66 кВ
• Диаметр отверстия: 62 мм - позволяет проходить токоведущим шинам или кабелям соответствующего сечения
• Монтажное исполнение: с окном - не требует демонтажа шины при установке
• Вторичное подключение: винтовое - надёжное и удобное для многожильных и одножильных проводов
• Фактор ограничения перенапряжения: FS 10 - защищает от повышения напряжения на вторичной обмотке при аварийных режимах, предотвращая пробой изоляции
• Корпус: литой, самозатухающий пластик - не поддерживает горение, устойчив к механическим воздействиям
• Степень защиты от прикосновения: да - исключает случайный контакт с токоведущими частями
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с нормальной влажностью

Совместимость и монтаж

Трансформатор тока ТТК-100-2500/5А-0,5S-УХЛ3 совместим с любыми приборами, рассчитанными на входной ток 5 А: электронные счётчики, реле защиты типа РЗА, измерительные трансформаторы напряжения, системы SCADA. Для монтажа необходимо:

• Выбрать место на токоведущей шине или кабеле с диаметром до 62 мм
• Отключить питание и соблюсти требования безопасности
• Протянуть шину или кабель через центральное отверстие
• Закрепить трансформатор тока на крепёжных элементах (не входят в комплект)
• Подключить вторичную обмотку к приборам: жилы должны быть зажаты винтами плотно, без перегиба
• Не допускать холостого хода вторичной обмотки - при отключенном приборе обязательно замкнуть её накоротко

Безопасность и стандарты

Трансформатор тока ТТК-100-2500/5А-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58975-2020 и международному стандарту IEC 61869-2. Конструкция исключает доступ к токоведущим частям при установленной крышке. Наличие фактора FS 10 гарантирует, что при КЗ на первичной стороне напряжение на вторичной обмотке не превысит безопасный уровень. Прозрачная крышка позволяет контролировать целостность пломбы - важный элемент для проверок и аудита.

Преимущества

• Высокая класс точности 0.5S - идеален для коммерческого учёта электроэнергии
• Монтаж без разрыва цепи - снижает время простоя при установке
• Самозатухающий корпус - повышает пожаробезопасность объекта
• Винтовое подключение - совместимо с большинством типов проводов, легко обслуживается
• Герметичная конструкция - устойчив к запылению и влаге внутри помещений

Ограничения применения

• Не предназначен для работы вне помещений - климатическое исполнение УХЛ3 не предусматривает защиту от осадков и прямого солнца
• Номинальная вторичная мощность указана как 0 В·А - значит, он не имеет внутренней нагрузки; внешнюю нагрузку необходимо выбирать самостоятельно, чтобы не превышать допустимую
• Не рекомендован для постоянной работы при токах выше 2500 А - возможен перегрев и потеря точности
• Не подходит для импульсных или несинусоидальных токов - работает только с чистым синусоидальным током 50 Гц

Примеры использования

• На вводе 10(6)/0,4 кВ подстанции - для подключения счётчика учёта
• В распределительном щите крупного производства - для контроля тока в главной шине
• В системах автоматического выключения при перегрузке - связь с реле максимального тока
• В модульных КРУ - как часть комплектного оборудования

Практические советы

• Перед установкой проверьте диаметр шины - она должна свободно проходить через 62 мм, но не болтаться
• Обязательно используйте медные провода сечением не менее 2,5 мм2 для вторичной цепи - меньше может вызвать нагрев и потерю точности
• Никогда не оставляйте вторичную обмотку разомкнутой - даже на несколько секунд - это опасно!
• При использовании нескольких трансформаторов тока ТТК-100-2500/5А-0,5S-УХЛ3 в одной фазе - убедитесь, что все они имеют одинаковые коэффициенты и класс точности
• Для долговечности избегайте установки рядом с источниками сильных магнитных полей - например, большим двигателем или сварочным аппаратом
