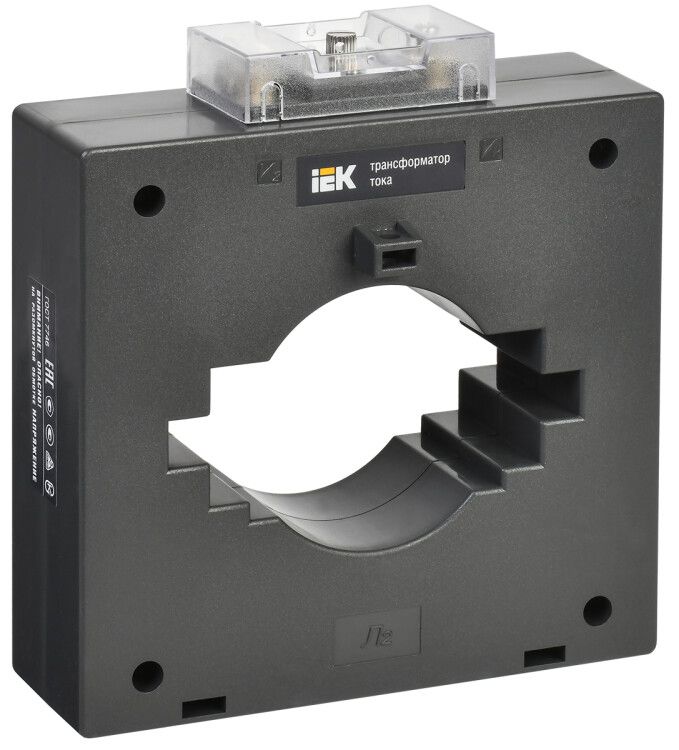

Трансформатор тока ТТИ-100 2500/5А 15ВА класс точности 0.5 - ITT60-2-15-2500 IEK

Трансформатор тока ТТИ-100 2500/5А 15ВА класс точности 0,5 от бренда IEK предназначен для преобразования больших токов до 2500 А в безопасный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Артикул itt60-2-15-2500 соответствует серийному решению TTI-100, рассчитанному на длительную работу в промышленных условиях.

Назначение и область применения

Трансформатор тока ТТИ-100 2500/5А 15ВА класс точности 0,5 применяется в цепях коммерческого и технического учёта электроэнергии, где требуется точная передача сигнала тока на счётчики, реле защиты, аналитические устройства и системы АСКУЭ. Подходит для установки в распределительных щитах, КРУ, шкафах автоматики на объектах с высокими нагрузками - например, на заводах, насосных станциях, подстанциях и крупных торгово-логистических комплексах.

Технические характеристики

• Номинальный первичный ток: 2500 А - максимальный рабочий ток, который можно измерить без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Номинальная вторичная полная мощность: 15 ВА - способность питать нагрузку (например, счётчик + провода);
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в пределах допустимой нагрузки; важен для коммерческого учёта;
• Напряжение изоляции: 660 В - обеспечивает безопасную работу в сетях до этой величины;
• Тип исполнения: катушечный - ток проходит через центральное окно, без разрыва цепи;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многожильного провода;
• Способ монтажа: на монтажную плату - закрепляется болтами на жёстком основании;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в помещениях с нормальной влажностью;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Сертификация: есть - соответствие ГОСТ 7746 и ТУ 3414-001-18461115-2006, включён в госреестр СИ №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-100 2500/5А 15ВА имеет круглое окно для прохода одножильного или многожильного провода первичной цепи. Диаметр окна не указан, поэтому необходимо проверить габариты кабеля перед установкой. Монтировать следует исключительно на металлическую или прочную неметаллическую монтажную плиту - не на гибкие поверхности. Первичный проводник должен занимать центр окна, чтобы минимизировать погрешность. Вторичная цепь всегда должна быть замкнута - разрыв во время работы вызывает опасное повышение напряжения!

Безопасность и стандарты

Трансформатор тока ТТИ-100 2500/5А 15ВА выполнен с защитой от прикосновения к токоведущим элементам, что соответствует требованию безопасности для доступа обслуживающего персонала. Соответствует ГОСТ 7746 и внутренним техническим условиям производителя. Сертифицирован как средство измерений и внесён в Госреестр - значит, может использоваться для официального коммерческого учёта электроэнергии.

Преимущества

• Высокая точность класса 0,5 позволяет использовать его в контрактных схемах оплаты электроэнергии;
• Катушечная конструкция с окном даёт возможность установки без демонтажа силового кабеля;
• Винтовые зажимы обеспечивают долговечное и надёжное подключение вторичной цепи;
• Срок службы 25 лет снижает затраты на обслуживание и замену оборудования;
• Произведён по лицензионным технологиям, подтвержденным сертификатами и наградами (медаль “Лучшее электрооборудование-2005”).

Ограничения применения

• Не открытых площадках - степень защиты IP20 не защищает от воды и пыли;
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения и пробоя изоляции;
• Не рекомендован для импульсных или несинусоидальных токов - возможны искажения показаний;
• Максимальная нагрузка - 15 ВА; при превышении точность снижается, возможны перегрев и отказ;
• Требуется стационарная установка на жёсткую поверхность - нельзя монтировать на гибкие или вибрирующие конструкции.

Примеры использования

• Установка в главном вводе промышленного предприятия для контроля расхода электроэнергии;
• Подключение к многофункциональному счётчику в щите управления насосной станции;
• Интеграция в систему релейной защиты двигателя мощностью >100 кВт;
• Фиксация тока в АСКУЭ на складском комплексе с большим количеством освещения и оборудования.

Практические советы

• Перед монтажом проверьте внешний диаметр первичного кабеля - он должен свободно входить в окно трансформатора без усилия;
• Обязательно используйте медные провода сечением ≥2,5 мм2 для вторичной цепи, особенно при длинных участках (>10 м);
• Никогда не отсоединяйте приборы (счётчики, реле) во время работы - даже кратковременный разрыв опасен;
• Проверяйте целостность вторичной цепи тестером после сборки - она должна иметь минимальное сопротивление;
• Для точного учёта выбирайте трансформатор с запасом по мощности - лучше 15 ВА, чем 10 ВА, если нагрузка близка к пределу.
