Шкала сменная для A961 2500/5А-1,5 EKF PROxima | s-a961-2500

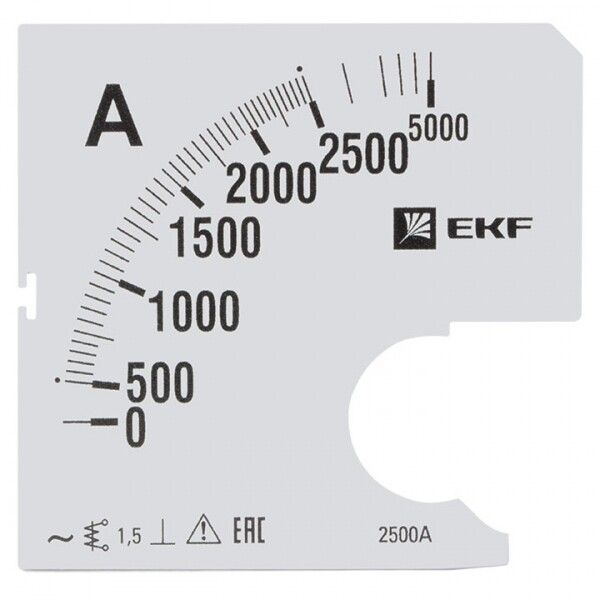

Шкала сменная для измерительного прибора A961 2500/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-961, обеспечивая точную индикацию тока до 2500 А. Эта шкала совместима с сериями PROxima и используется в промышленных и бытовых электрощитах.

Назначение и область применения

Шкала сменная для измерительного прибора A961 2500/5А-1,5 служит для замены поврежденной или устаревшей шкалы на амперметре AMA-961. Она позволяет перенастроить прибор на новый диапазон измерений без замены всего устройства. Применяется в электрощитах промышленных объектов, жилых домах, офисах и других закрытых помещениях, где требуется контроль тока в цепях переменного тока.

Технические характеристики

• Номинальный конечный предел шкалы: 2500 А - максимальное значение тока, которое можно измерить при использовании этой шкалы;
• Передаточное отношение: 2500/5 А - соответствует входному сигналу трансформатора тока 2500/5 А, что позволяет использовать шкалу с внешними измерительными трансформаторами;
• Шкала превышения тока: да - содержит отметки выше номинального значения (до 120–150%), позволяя фиксировать кратковременные перегрузки;
• Шкала сверхтока: да - дополнительно отображает уровни тока, превышающие нормальные рабочие значения;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от начала до конца шкалы, обеспечивает четкую визуализацию показаний;
• Габаритные размеры: 96×96×0 мм - точно соответствует формату приборов серии A961, не требует доработки корпуса;
• Тип изделия: шкала индикации сменная - не является самостоятельным устройством, устанавливается вместо старой шкалы внутри корпуса амперметра.

Совместимость и монтаж

Шкала сменная для измерительного прибора A961 2500/5А-1,5 совместима исключительно с аналоговыми амперметрами серии AMA-961, в том числе моделями из линейки EKF PROxima. Устанавливается внутрь уже смонтированного корпуса прибора - демонтаж самого амперметра не обязателен. Для замены необходимо:

• Отключить питание и снять крышку корпуса;
• Аккуратно удалить старую шкалу, не повредив механизм стрелки;
• Закрепить новую шкалу по меткам центровки, совмещая ось стрелки с нулевой отметкой;
• Проверить свободное движение стрелки по всей шкале перед включением питания.

Не подходит для установки в другие типы приборов - даже при одинаковом габарите 96×96 мм.

Преимущества

• Экономия средств - не нужна замена всего амперметра при изменении диапазона измерений;
• Быстрая замена - операция занимает несколько минут без инструментов;
• Высокая точность воспроизведения шкалы - соответствие заводским допускам, минимизация погрешности;
• Поддержка трансформаторов тока - идеально сочетается с измерительными ТТ 2500/5 А, распространенными в промышленных сетях.

Ограничения применения

• Работает только с приборами AMA-961 - несовместима с другими моделями, даже от EKF;
• Не предназначена для постоянной работы при токах выше 2500 А - возможны механические повреждения механизма;
• Используется только в закрытых помещениях - не защищена от влаги, пыли, температурных колебаний вне нормальных условий;
• Не подходит для цепей постоянного тока - рассчитана исключительно на переменный ток.

Примеры использования

• Замена шкалы после реконструкции цепи: при увеличении мощности оборудования с 1000 А до 2500 А;
• Обслуживание распределительных щитов на заводах, где используются трансформаторы тока 2500/5 А;
• Настройка приборов в ЖКХ после замены счетчиков или трансформаторов;
• Резервная замена в аварийном режиме - когда основной прибор вышел из строя, но есть запасная шкала.

Практические советы

• Перед установкой проверьте, чтобы стрелка амперметра двигалась свободно - заедание указывает на необходимость ремонта механизма, а не просто замены шкалы;
• Убедитесь, что используемый трансформатор тока имеет коэффициент именно 2500/5 А - неверное соотношение даст некорректные показания;
• При хранении запасных шкал избегайте изгиба и воздействия влаги - материал шкалы чувствителен к деформации;
• После замены шкалы протестируйте прибор на известном токе (например, через тестовый нагрузочный блок) - это гарантирует правильность калибровки.
