Шкала сменная для амперметра Э47 2500/5А класс точности 1,5 96х96мм - IPA20D-SC-2500 IEK

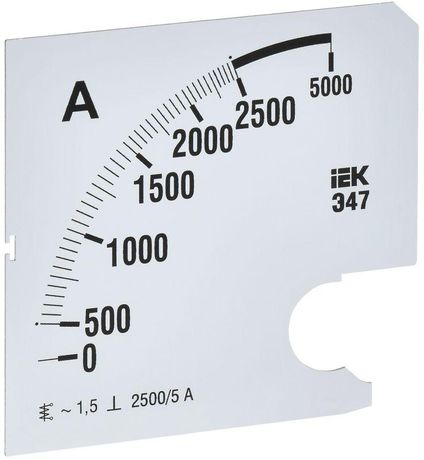

Шкала сменная для амперметра Э47 2500/5А класс точности 1,5 96х96мм - заменяемый элемент для измерительного прибора IEK артикул IPA20-5-0000-A, позволяющий изменить пределы измерения тока без замены всего устройства. Подходит для установки в щитовые панели и оборудование с габаритами 96×96 мм.

Назначение и область применения

Шкала сменная для амперметра Э47 2500/5А используется исключительно в паре с амперметром IEK артикул IPA20-5-0000-A, который не имеет собственной шкалы. Она позволяет перенастроить прибор на измерение тока до 2500 А при использовании внешнего трансформатора тока 2500/5 А. Применяется в распределительных щитах, на подстанциях, в системах автоматизации промышленного оборудования - там, где требуется контроль больших токов без замены основного прибора.

Технические характеристики

• Номинальный диапазон шкалы: 2500/5 А - соответствует входному сигналу от трансформатора тока с коэффициентом преобразования 500:1;
• Габаритные размеры: 96 × 96 мм - совпадает со стандартным форм-фактором приборов серии Э47;
• Угол отклонения стрелки: 90° - обеспечивает равномерную шкалу и удобство считывания показаний;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения;
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра, фиксируется механически.

Совместимость и монтаж

Шкала сменная для амперметра Э47 2500/5А совместима только с амперметрами IEK артикул IPA20-5-0000-A. Установка выполняется после демонтажа старой шкалы. Для этого необходимо:

• Отключить питание цепи;
• Разобрать лицевую панель амперметра;
• Снять оригинальную шкалу и заменить её новой;
• Закрепить шкалу по меткам, проверить свободное движение стрелки;
• Собрать корпус и провести калибровку по эталонному току.

Не используйте шкалу с другими моделями - даже аналогичными по размеру - это может привести к некорректной индикации.

Безопасность и стандарты

Шкала сменная для амперметра Э47 2500/5А соответствует требованиям ГОСТ Р МЭК 61010-1 к измерительным приборам. Класс точности 1,5 гарантирует соответствие нормам промышленного учета электроэнергии. Шкала изготовлена из термостойкого пластика, устойчивого к деформациям при температуре до +70 C.

Преимущества

• Экономия затрат - не нужна замена всего амперметра при смене трансформатора тока;
• Быстрый ремонт - замена занимает менее 10 минут;
• Стандартный форм-фактор - легко найти место в типовой панели 96×96 мм;
• Чёткая градуировка - деления нанесены с учётом коэффициента трансформации, не требуют расчетов при снятии показаний.

Ограничения применения

• Подходит только для работы с трансформаторами тока 2500/5 А - нельзя использовать с другими коэффициентами (например, 1000/5 или 5000/5);
• Не предназначена для постоянного воздействия влаги, масел или химически активных сред - применяется только внутри закрытых щитов;
• Не работает без базового прибора IEK артикул IPA20-5-0000-A - сама по себе не является измерительным устройством;
• Не рекомендуется для использования вне помещений или в условиях высокой запылённости без защиты IP54+.

Примеры использования

• Щит управления насосной станцией с током нагрузки до 2000–2500 А;
• Панель автоматического ввода резерва (АВР) на крупном объекте;
• Контроль тока в силовых цепях промышленных печей или конвейеров;
• Обновление существующих измерительных цепей без переоборудования всей системы.

Практические советы

• Перед заменой шкалы убедитесь, что трансформатор тока установлен правильно - неверная полярность повредит механизм прибора;
• Проверьте, чтобы стрелка находилась на нуле при отключенном токе - при необходимости отрегулируйте нулевой указатель;
• При монтаже не прикладывайте усилия к шкале - она хрупкая; работайте осторожно, чтобы не сломать крепления;
• Сохраните старую шкалу - она может понадобиться при возврате к первоначальным параметрам измерения;
• Помните: шкала сменная для амперметра Э47 2500/5А - это комплектующий элемент, а не самостоятельный прибор. Её функционал зависит от исправности амперметра IEK артикул IPA20-5-0000-A.
